34
| Português
1 609 92A 0KK | (7.5.14)
Bosch Power Tools

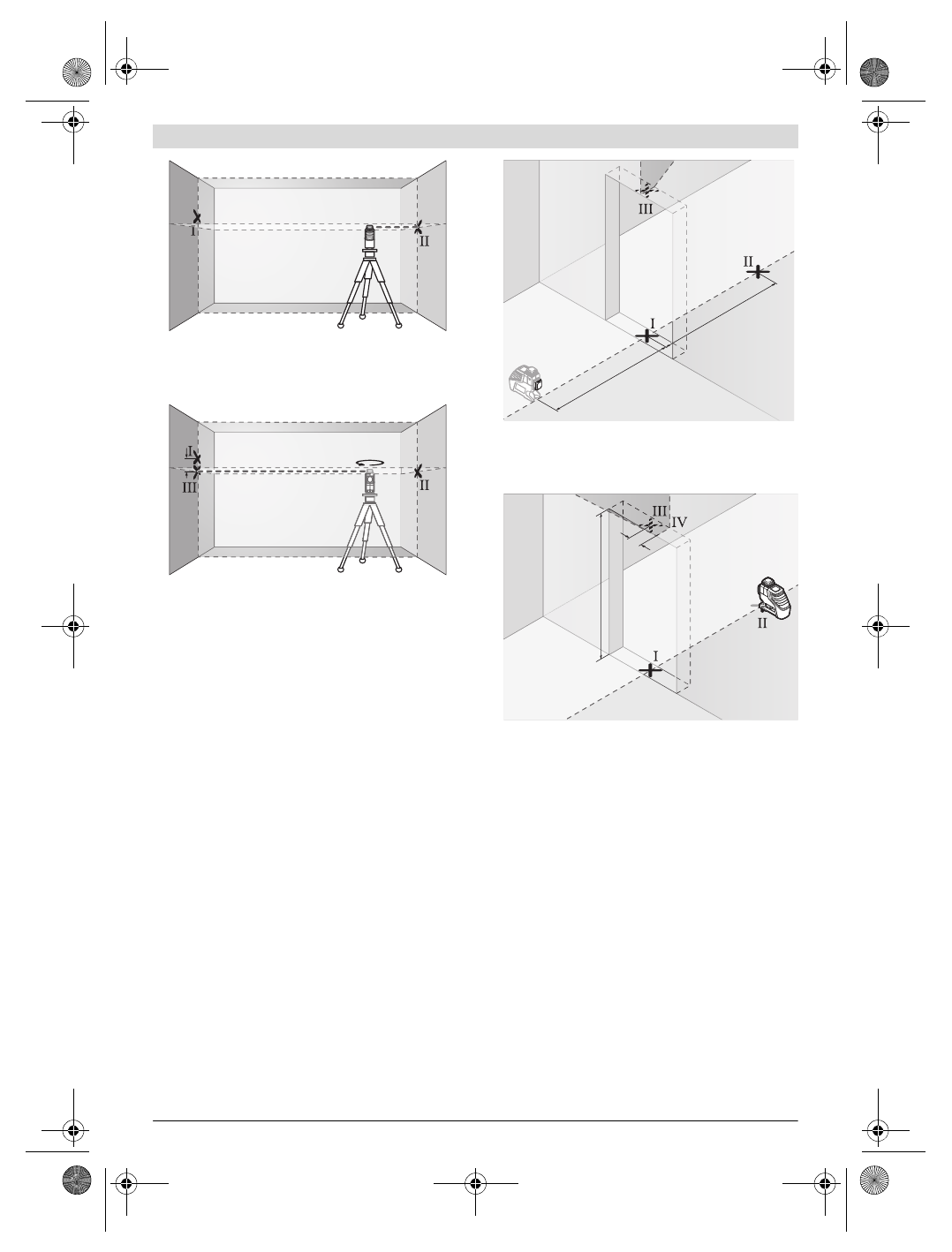

– Alinhar o instrumento de medição na altura (com o tripé ou
se necessário, colocando algo por baixo), de modo que o
ponto de cruzamento das linhas de laser atinja exactamen-
te o ponto marcado anteriormente
II
na parede B.
– Girar o instrumento de medição 180 °, sem modificar a al-
tura. Alinhá-lo à parede A, de modo que a linha de laser ver-
tical passe pelo ponto
I
marcado anteriormente. Aguardar
o fim do nivelamento do instrumento de medição e marcar
o ponto de cruzamento das linhas de laser na parede A
(ponto
III
).
– A diferença
d
entre os dois pontos marcados
I
e
III
sobre a
parede A, é a divergência real da altura do instrumento de
medição ao longo do eixo transversal.
Numa distância de 2 x 5 m = 10 m a máxima divergência ad-
missível deverá ser de:
10 m x ± 0,2 mm/m = ± 2 mm.
A diferença
d
entre os pontos
I
e
III
só deve ser de no máximo
2 mm.
Controlar a exactidão do nivelamento da linha vertical
Para o nivelamento é necessário um vão de porta, com no mí-
nimo 2,5 m de espaço de cada lado do vão (sobre chão fir-
me).
– Colocar o instrumento de medição a 2,5 m de distância do
vão de porta, sobre uma superfície firme e plana (não so-
bre um tripé). Permitir que o instrumento de medição se
nivele no funcionamento vertical com nivelamento auto-
mático e apontar a linha de laser para o vão da porta.
– Marcar o centro da linha de laser vertical no chão do vão de
porta (ponto
I
), numa distância de 5 m, do outro lado do
vão de porta (ponto
II
), como também no canto superior
do vão de porta (ponto
III
).
– Girar o instrumento de medição por 180 ° e colocá-lo no
outro lado do vão da porta, directamente atrás do ponto
II
.
Permitir que o instrumento de medição possa se nivelar e
alinhe a linha de laser vertical de modo que o seu centro
percorra exactamente pelos pontos
I
e
II
.
– Marcar o centro da linha de laser no canto superior do vão
da porta como ponto
IV
.
– A diferença
d
entre os dois pontos marcados
III
e
IV
é a di-
vergência real do instrumento de medição em relação à
vertical.
– Medir a altura do vão de porta.
A máxima divergência admissível é calculada da seguinte
maneira:
dupla altura do vão da porta x 0,2 mm/m
Exemplo: no caso de um vão da porte com uma altura de 2 m,
a divergência deve ser de no máximo
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm. Entre os pontos
III
e
IV
só
deve portanto haver uma distância de no máximo 0,8 mm.
Indicações de trabalho
Para marcar, só deve ser utilizado o centro da linha de
laser.
A largura da linha de laser modifica-se com a distância.
A
B
A
B
d
d
180°
2,5 m
2,5 m
2 m
d
OBJ_BUCH-907-003.book Page 34 Wednesday, May 7, 2014 1:39 PM
