 Italiano |

39

Bosch Power Tools

1 609 92A 0KK | (7.5.14)

di misura differisce di oltre 4 ° rispetto alla linea orizzontale, i
raggi laser iniziano a lampeggiare a frequenza veloce. In caso
di segnale acustico attivato, un segnale acustico suona per
massimo 30 s con frequenza veloce. Entro 10 s dall’accensio-
ne questo allarme è disattivato per consentire la preparazione
dello strumento di misura.

Posizionare lo strumento di misura orizzontalmente ed atten-
dere l’autolivellamento. Non appena lo strumento di misura si
trova all’interno del campo di autolivellamento di ± 4 °, i raggi
laser si illuminano permanentemente e viene disinserito il se-
gnale acustico.

In caso di urti o di modifiche di posizione durante l’esercizio,
lo strumento di misura esegue di nuovo un’operazione auto-
matica di livellamento. In seguito ad una nuova operazione di
livellamento, per evitare errori si deve controllare la posizione
orizzontale o verticale del raggio lineare in relazione ai punti di
riferimento.

Operare senza il sistema di autolivellamento

Per lavori senza il sistema di autolivellamento spingere l’inter-
ruttore di avvio/arresto

7

 in posizione

«   on»

. In caso di si-

stema di autolivellamento spento l’indicatore

6

 è illuminato in

rosso e per 30 s le linee laser lampeggiano a frequenza lenta.

In caso di livellamento automatico disinserito è possibile te-
nere lo strumento di misura liberamente in mano oppure po-
sarlo su una base inclinata. In modalità squadro, i due raggi la-
ser non seguono necessariamente una linea in posizione
reciprocamente verticale.

Precisione di livellamento

Fattori che influenzano la precisione

L’influenza più significativa è quella esercitata dalla tempera-
tura ambientale. In modo particolare le differenze di tempera-
tura che dal basso vanno verso l’alto possono disturbare le
funzioni del laser.

Dato che la stratificazione della temperatura nelle vicinanze
del pavimento è al massimo, si raccomanda di montare sem-
pre lo strumento di misura su un treppiede a partire dai 20 m
di misurazione. Inoltre cercare possibilmente di mettere lo
strumento di misura al centro del luogo di lavoro.

Oltre ad effetti esterni vi possono essere anche influenze lega-
te allo strumento (come p. es. cadute violente oppure urti)
che possono comportare divergenze. Per questo motivo, pri-
ma di iniziare a lavorare, controllare ogni volta il livello di pre-
cisione dello strumento di misura.

Controllare sempre per prima la precisione di livellamento
della linea laser orizzontale e successivamente la precisione
di livellamento della linea laser verticale.

Qualora durante uno dei controlli lo strumento di misura do-
vesse superare le differenze massime, farlo riparare da un
servizio di assistenza clienti Bosch.

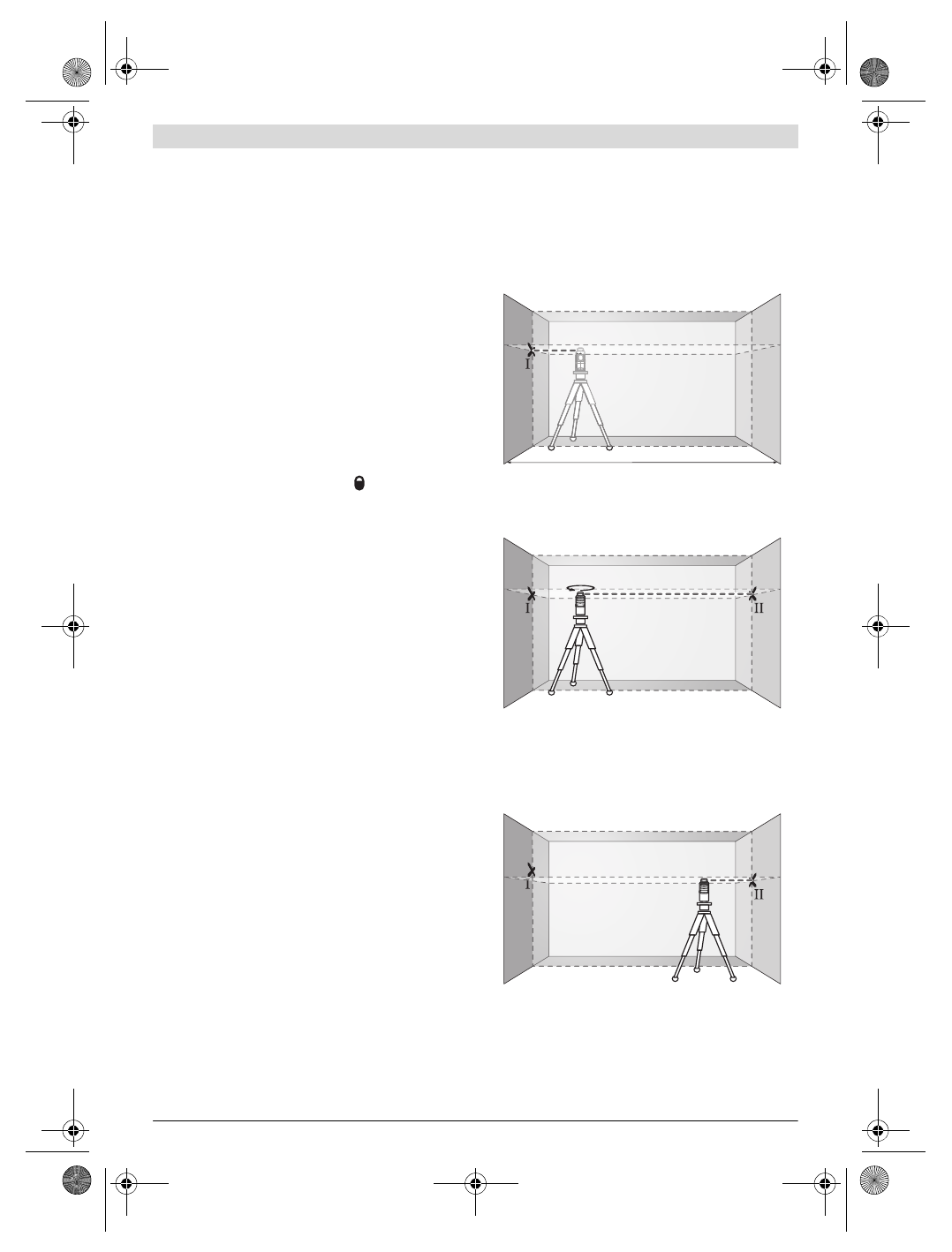

Controllo della precisione di livellamento orizzontale
dell’asse trasversale

Per questo controllo è necessario un tratto di misura libero di
5 m su una base fissa tra due pareti A e B.

– Montare lo strumento di misura nelle vicinanze della parete

A su un treppiede oppure posarlo su una base stabile e pia-
na. Accendere lo strumento di misura. Selezionare il modo
operativo squadro con autolivellamento.

– Dirigere il raggio laser sulla vicina parete A ed eseguire

l’operazione di livellamento dello strumento di misura.
Marcare il centro del punto in cui i raggi laser si incrociano
sulla parete (punto

I

).

– Ruotare lo strumento di misura di 180 °, eseguire l’opera-

zione di livellamento e marcare il punto d’incrocio dei raggi
laser sulla parete contrapposta B (punto

II

).

– Installare lo strumento di misura  –  senza girarlo  –  vicino

alla parete B, accenderlo e lasciare che esegua l’operazio-
ne di livellamento.

– Regolare lo strumento di misura in altezza in modo tale

(mediante treppiede oppure se necessario utilizzando ap-
positi supporti) che il punto d’incrocio delle linee laser ar-
rivi precisamente sul punto

II

 precedentemente marcato

sulla parete B.

A

B

5 m

A

B

180°

A

B

OBJ_BUCH-907-003.book  Page 39  Wednesday, May 7, 2014  1:39 PM
