Asetage seade horisontaalasendisse ja oodake ära seadme
automaatne nivelleerumine. Niipea kui mõõteseade on iseni-
velleerumisvahemikus ±4 °, põlevad laserkiired pidevalt ja he-
lisignaal lülitub välja.

Rappumise või asendi muutumise korral töö ajal nivelleerub
seade automaatselt uuesti. Vigade vältimiseks kontrollige pä-
rast uut nivelleerumist horisontaalse või vertikaalse laserjoo-
ne asendit võrdluspunkti suhtes.

Töötamine ilma automaatse loodimiseta

Ilma automaatse nivelleerumiseta tehtavate tööde korral lüka-
ke lüliti (sisse/välja)

7

 asendisse

„

on“

. Kui automaatne ni-

velleerumine on välja lülitatud, põleb näit

6

 punase tulega ja

laserkiired vilguvad 30 s aeglaselt.

Kui automaatse loodimise funktsioon on välja lülitatud, saate
seadet hoida vabalt käes või asetada diagonaalsele pinnale.
Ristjoonrežiimis ei kulge kaks laserjoont enam üksteise suh-
tes tingimata vertikaalselt.

Nivelleerumistäpsus

Täpsust mõjutavad tegurid

Suurimat mõju avaldab ümbritseva keskkonna temperatuur.
Eriti just maapinnalt (põrandalt) ülespoole kulgevad tempera-
tuurierinevused võivad laserkiire kõrvale kallutada.

Kuna temperatuuride erinevus on kõige suurem just maapin-
na (põranda) lähedal, on soovitav mõõtmiste teostamisel
seadmest alates 20 m kaugusel paigaldada seade alati statii-
vile. Lisaks paigaldage seade võimalusel alati tööpiirkonna
keskele.

Lisaks välistele mõjudele võib kõrvalekaldeid põhjustada ka
seadmele endale avalduv toime (nt kukkumine või tugev
löök). Seetõttu kontrollige seadme täpsust iga kord enne töö
alustamist.

Kontrollige kõigepealt horisontaalse laserjoone nivelleerumi-
se täpsust, seejärel vertikaalse laserjoone nivelleerumise täp-
sust.

Kui mõõteseade ületab lubatud kõrvalekalde, toimetage sea-
de Boschi mõõteseadmete volitatud parandustöökotta.

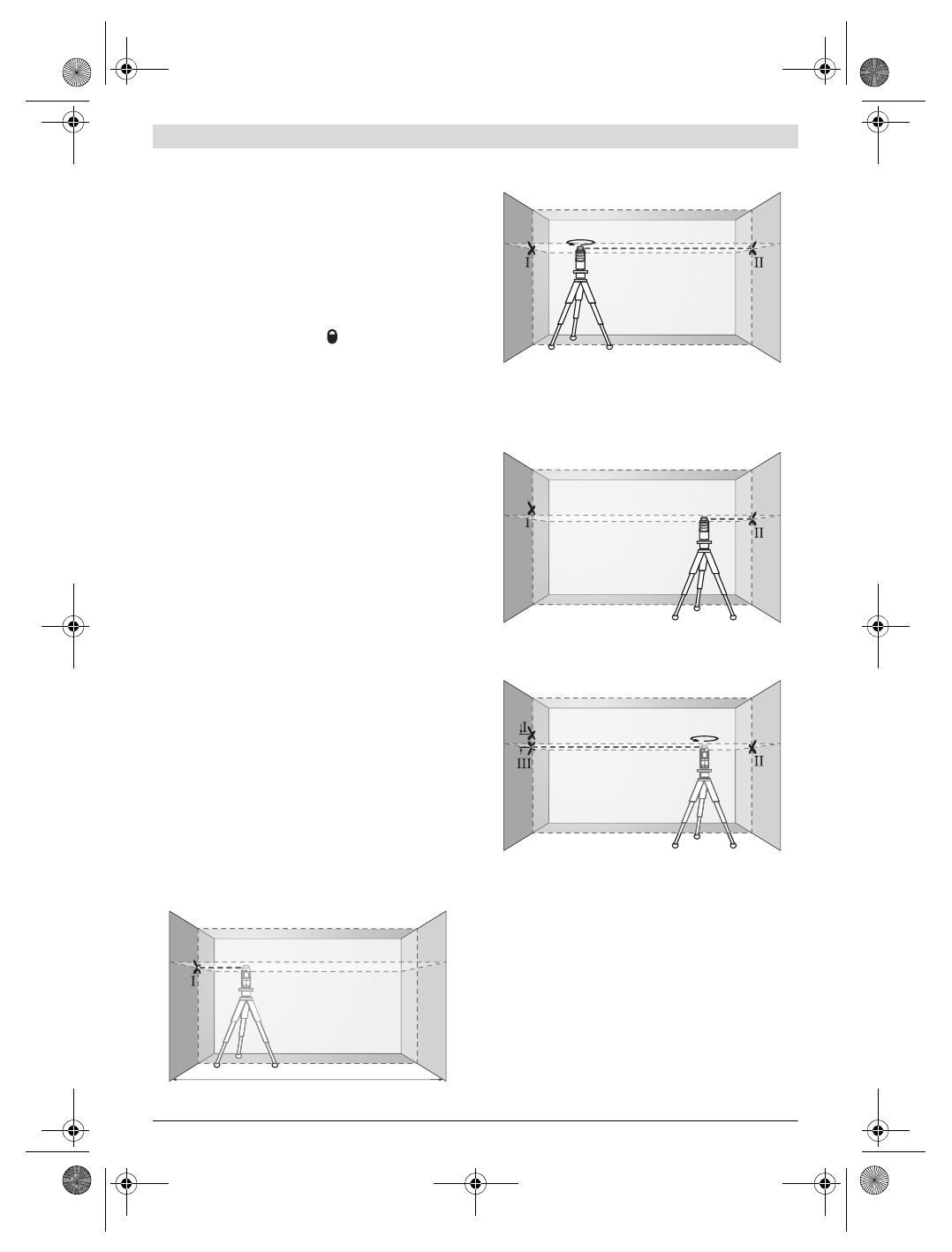

Põikitelje horisontaalse nivelleerumistäpsuse kontrolli-
mine

Kontrollimiseks läheb vaja 5 m pikkust stabiilset vaba mõõte-
piirkonda kahe seina A ja B vahel.

– Paigaldage seade seina A lähedale statiivile või asetage tu-

gevale siledale aluspinnale. Lülitage seade sisse. Valige
ristjoonrežiim koos automaatse loodimisega.

– Suunake laserkiir seinale A ja laske seadmel nivelleeruda.

Märkige seinale punkt, kus laserjooned ristuvad (punkt

I

).

– Pöörake seadet 180 °, laske seadmel nivelleeruda ja märki-

ge laserjoonte ristumispunkt vastasasuvale seinale B
(punkt

II

).

– Asetage seade  –  ilma seda pööramata  –  seina B lähedale,

lülitage sisse ja laske seadmel nivelleeruda.

– Rihtige seadme kõrgus välja nii (statiivi abil või vajadusel

midagi seadme alla asetades), et laserjoonte ristumis-
punkt ühtiks eelnevalt seinale B märgitud punktiga

II

.

– Pöörake seadet 180 °, muutmata seadme kõrgust. Rihtige

seade seina A suhtes välja nii, et vertikaalne laserjoon lä-
biks eelnevalt märgitud punkti

I

. Laske seadmel nivelleeru-

da ja märkige laserjoonte ristumispunkt seinale A
(punkt

III

).

– Vahe

d

 kahe seinale A märgitud punkti

I

 ja

III

 vahel annab

mõõteseadme tegeliku kõrvalekalde vertikaalist rõhtteljel.

2 x 5 m = 10 m  kaugusel  on  lubatud  maksimaalne  kõrvalekalle:
10 m x ± 0,2 mm/m = ± 2 mm.
Vahe

d

 punktide

I

 ja

III

 vahel tohib järelikult olla maksimaal-

selt 2 mm.

Vertikaaljoone loodimistäpsuse kontroll

Kontrollimiseks läheb vaja ukseava, mille mõlemal pool on vä-
hemalt 2,5 m vaba (stabiilset) pinda.

A

B

5 m

A

B

180°

A

B

A

B

d

d

180°
