10
| Deutsch
1 609 92A 0KK | (7.5.14)
Bosch Power Tools

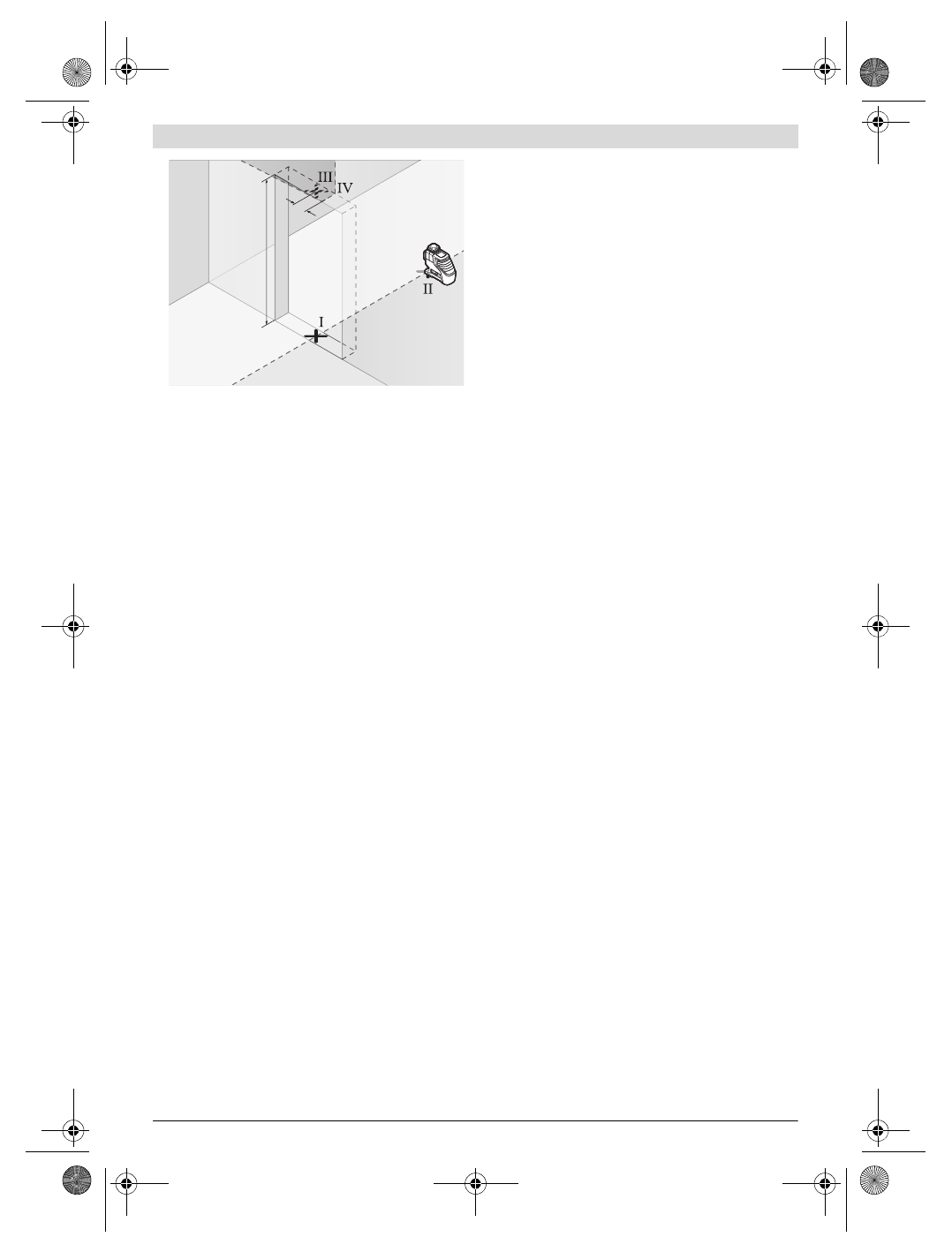

– Drehen Sie das Messwerkzeug um 180 ° und stellen Sie es
auf der anderen Seite der Türöffnung direkt hinter den
Punkt
II
. Lassen Sie das Messwerkzeug einnivellieren und
richten Sie die senkrechte Laserlinie so aus, dass ihre Mit-
te genau durch die Punkte
I
und
II
verläuft.
– Markieren Sie die Mitte der Laserlinie am oberen Rand der
Türöffnung als Punkt
IV
.
– Die Differenz
d
der beiden markierten Punkte
III
und
IV
ergibt die tatsächliche Abweichung des Messwerkzeugs
von der Senkrechten.
– Messen Sie die Höhe der Türöffnung.
Die maximale zulässige Abweichung berechnen Sie wie folgt:
doppelte Höhe der Türöffnung x 0,2 mm/m
Beispiel: Bei einer Höhe der Türöffnung von 2 m darf die ma-
ximale Abweichung
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm betragen. Die Punkte
III
und
IV
dürfen folglich höchstens 0,8 mm auseinander liegen.
Arbeitshinweise
Verwenden Sie immer nur die Mitte der Laserlinie zum
Markieren.
Die Breite der Laserlinie ändert sich mit der
Entfernung.
Arbeiten mit der Laser-Zieltafel
Die Laser-Zieltafel
15
verbessert die Sichtbarkeit des Laser-
strahls bei ungünstigen Bedingungen und größeren Entfer-
nungen.
Die reflektierende Hälfte der Laser-Zieltafel
15
verbessert die
Sichtbarkeit der Laserlinie, durch die transparente Hälfte ist
die Laserlinie auch von der Rückseite der Laser-Zieltafel er-
kennbar.
Arbeiten mit dem Stativ (Zubehör)
Ein Stativ bietet eine stabile, höheneinstellbare Messunterlage.
Setzen Sie das Messwerkzeug mit der 1/4"-Stativaufnahme
9
auf das Gewinde des Stativs
22
oder eines handelsüblichen Fo-
tostativs. Für die Befestigung auf einem handelsüblichen
Baustativ benutzen Sie die 5/8"-Stativaufnahme
8
. Schrauben
Sie das Messwerkzeug mit der Feststellschraube des Stativs
fest.
Befestigen mit der universellen Halterung (Zubehör)
(siehe Bild D)
Mithilfe der universellen Halterung
19
können Sie das Mess-
werkzeug z. B. an senkrechten Flächen, Rohren oder magneti-
sierbaren Materialien befestigen. Die universelle Halterung ist
ebenso als Bodenstativ geeignet und erleichtert die Höhen-
ausrichtung des Messwerkzeugs.
Arbeiten mit der Messplatte (Zubehör)
(siehe Bilder A – B)
Mithilfe der Messplatte
16
können Sie die Lasermarkierung
auf den Boden bzw. die Laserhöhe auf eine Wand übertragen.
Mit dem Nullfeld und der Skala können Sie den Versatz zur ge-
wünschten Höhe messen und an anderer Stelle wieder antra-
gen. Damit entfällt das exakte Einstellen des Messwerkzeugs
auf die zu übertragende Höhe.
Die Messplatte
16
hat eine Reflexbeschichtung, die die Sicht-
barkeit des Laserstrahls in größerer Entfernung bzw. bei star-
ker Sonnenstrahlung verbessert. Die Helligkeitsverstärkung
ist nur zu erkennen, wenn Sie parallel zum Laserstrahl auf die
Messplatte blicken.
Arbeiten mit Laserempfänger (Zubehör) (siehe Bild D)
Bei ungünstigen Lichtverhältnissen (helle Umgebung, direkte
Sonneneinstrahlung) und auf größere Entfernungen verwenden
Sie zum besseren Auffinden der Laserlinien den Laserempfän-
ger
17
. Schalten Sie beim Arbeiten mit dem Laserempfänger
die Pulsfunktion ein (siehe „Pulsfunktion“, Seite 8).
Laser-Sichtbrille (Zubehör)
Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch
erscheint das rote Licht des Lasers für das Auge heller.
Verwenden Sie die Laser-Sichtbrille nicht als Schutz-
brille.
Die Laser-Sichtbrille dient zum besseren Erkennen
des Laserstrahls, sie schützt jedoch nicht vor der Laser-
strahlung.
Verwenden Sie die Laser-Sichtbrille nicht als Sonnen-
brille oder im Straßenverkehr.
Die Laser-Sichtbrille bie-
tet keinen vollständigen UV-Schutz und vermindert die
Farbwahrnehmung.
Arbeitsbeispiele (siehe Bilder C – H)
Beispiele für Anwendungsmöglichkeiten des Messwerkzeugs
finden Sie auf den Grafikseiten.
Wartung und Service
Wartung und Reinigung
Lagern und transportieren Sie das Messwerkzeug nur in der
mitgelieferten Schutztasche.
Halten Sie das Messwerkzeug stets sauber.
Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere
Flüssigkeiten.
Wischen Sie Verschmutzungen mit einem feuchten, weichen
Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.
Reinigen Sie insbesondere die Flächen an der Austrittsöff-
nung des Lasers regelmäßig und achten Sie dabei auf Fusseln.
2 m
d
OBJ_BUCH-907-003.book Page 10 Wednesday, May 7, 2014 1:39 PM
