 Polski |

83

Bosch Power Tools

1 609 92A 0KK | (7.5.14)

– Obrócić urządzenie pomiarowe o 180 °, nie zmieniając je-

go wysokości. Skierować jego wiązkę na ścianę A tak, aby
pionowa linia lasera przebiegała przez uprzednio zazna-
czony punkt

I

. Odczekać aż urządzenie pomiarowe się wy-

poziomuje i zaznaczyć punkt przecięcia linii lasera na ścia-
nie A (punkt

III

).

– Różnica

d

 obu zaznaczonych punktów

I

 i

III

 na ścianie A

daje odchylenie rzeczywiste w wysokości urządzenia po-
miarowego wzdłuż osi poprzecznej.

Na  odcinku  pomiarowym  wynoszącym  2 x 5 m = 10 m  odchy-
lenie nie może przekraczać:
10 m x ± 0,2 mm/m = ± 2 mm.
Różnica

d

 między punktami

I

 i

III

 może więc wynosić maksy-

malnie 2 mm.

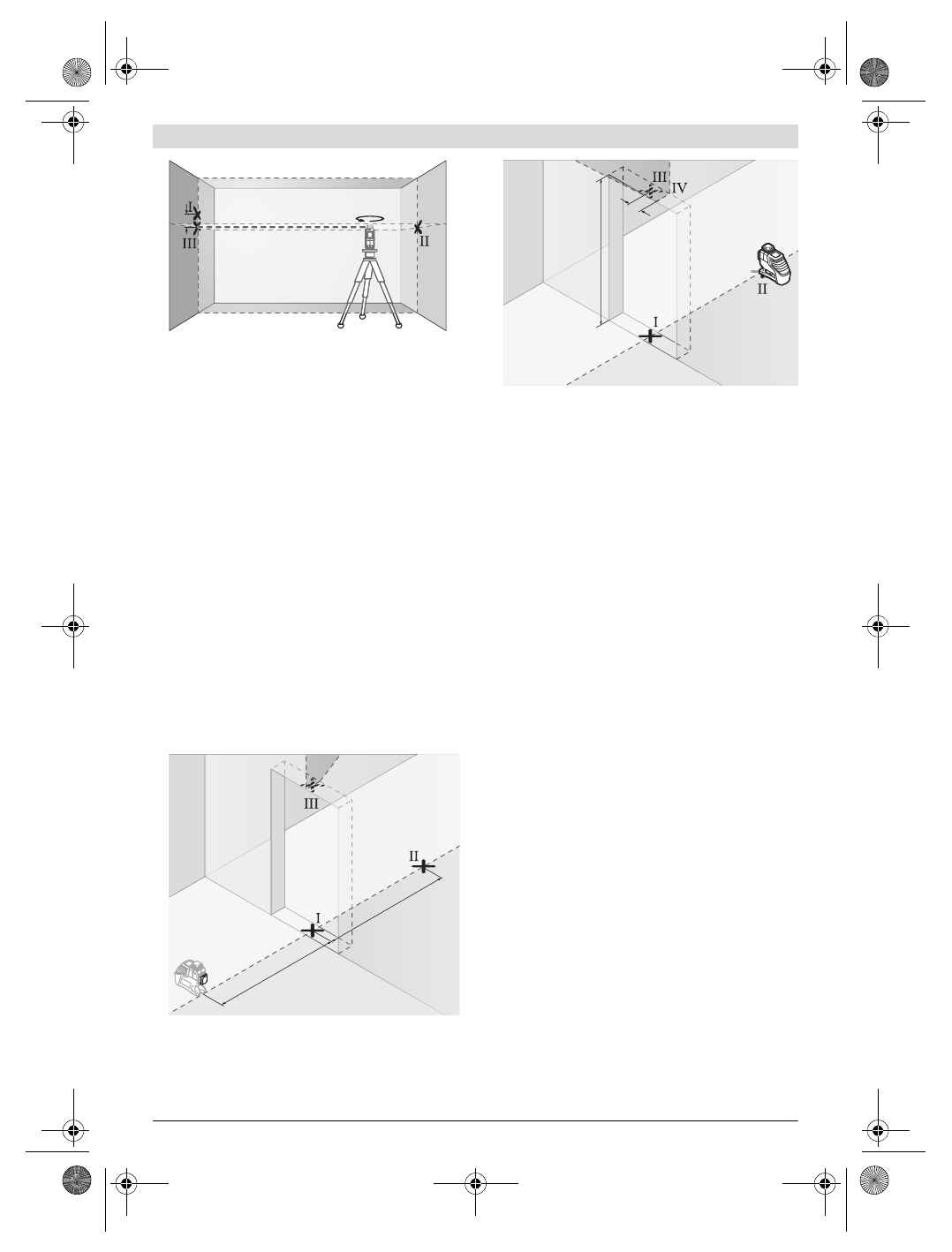

Dokładność poziomowania pionowej linii lasera

Do przeprowadzenia kontroli dokładności poziomowania linii
pionowej potrzebny jest otwór drzwiowy. Po obu stronach
drzwi musi być minimum 2,5 m miejsca. Niezbędne jest też
stabilne podłoże.

– Ustawić urządzenie pomiarowe w odległości 2,5 m od ot-

woru drzwiowego na stałym, równym podłożu (nie na sta-
tywie). Odczekać samowypoziomowanie się urządzenia
pomiarowego w trybie pracy w pionie z funkcją automa-
tycznej niwelacji, a następnie skierować linię lasera na ot-
wór drzwiowy.

– Zaznaczyć środek poziomej linii lasera na podłodze w ot-

worze drzwiowym (punkt

I

), w odległości 5 m po drugiej

stonie otworu drzwiowego (punkt

II

), jak również na gór-

nej framudze otworu drzwiowego (punkt

III

).

– Obrócić urządzenie pomiarowe o 180 ° i ustawić je z dru-

giej strony otworu drzwiowego, bezpośrednio za punktem

II

. Odczekać samowypoziomowanie się urządzenia pomia-

rowego, a następnie ustawić pionową linię lasera w taki
sposób, by jej środek przebiegał dokładnie przez punkty

I

i

II

.

– Zaznaczyć środek linii lasera na górnej krawędzi otworu

drzwiowego jako punkt

IV

.

– Różnica

d

 obu zaznaczonych punktów

III

 i

IV

 daje odchy-

lenie rzeczywiste urządzenia pomiarowego od pionu.

– Należy zmierzyć wysokość otworu drzwiowego.

Maksymalnie dopuszczalne odchylenie oblicza się w następu-
jący sposób:
podwójna wysokość otworu drzwiowego x 0,2 mm/m
Przykład:  W przypadku wysokości otworu drzwiowego wyno-
szącej 2 m maksymalne odchylenie może wynosić
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm. W związku z tym punkty

III

 i

IV

 mogą być oddalone od siebie o najwyżej 0,8 mm.

Wskazówki dotyczące pracy



Do zaznaczania należy używać zawsze tylko środka linii
lasera.

Szerokość linii laserowej zmienia się w zależności

od odległości.

Praca z laserową tablicą celowniczą

Laserowa tablica celownicza

15

 zwiększa widoczność wiązki

lasera przy niekorzystnych warunkach lub dużej odległości.

Lustrzana połowa laserowej tablicy celowniczej

15

 podwyż-

sza widoczność linii lasera. Dzięki przezroczystej połowie linia
lasera może zostać rozpoznana także od tyłu tablicy celowni-
czej.

Praca ze statywem (osprzęt)

Aby zapewnić stabilną podstawę pomiaru z ustaloną wyso-
kością, zaleca się użycie statywu. Ustawić urządzenie pomia-
rowe przyłączem do statywu 1/4"

9

 na gwint statywu

22

 lub

jakiegoś innego dostępnego w handlu detalicznym statywu
fotograficznego. Do zamocowania uchwytu na standardowym
statywie fotograficznym, należy użyć przyłącza statywu 5/8"

8

. Zamocować urządzenie pomiarowe za pomocą śruby usta-

lającej statywu.

A

B

d

d

180°

2,5 m

2,5 m

2 m

d
