178

 |

中文

1 609 92A 0KK | (7.5.14)

Bosch Power Tools

–

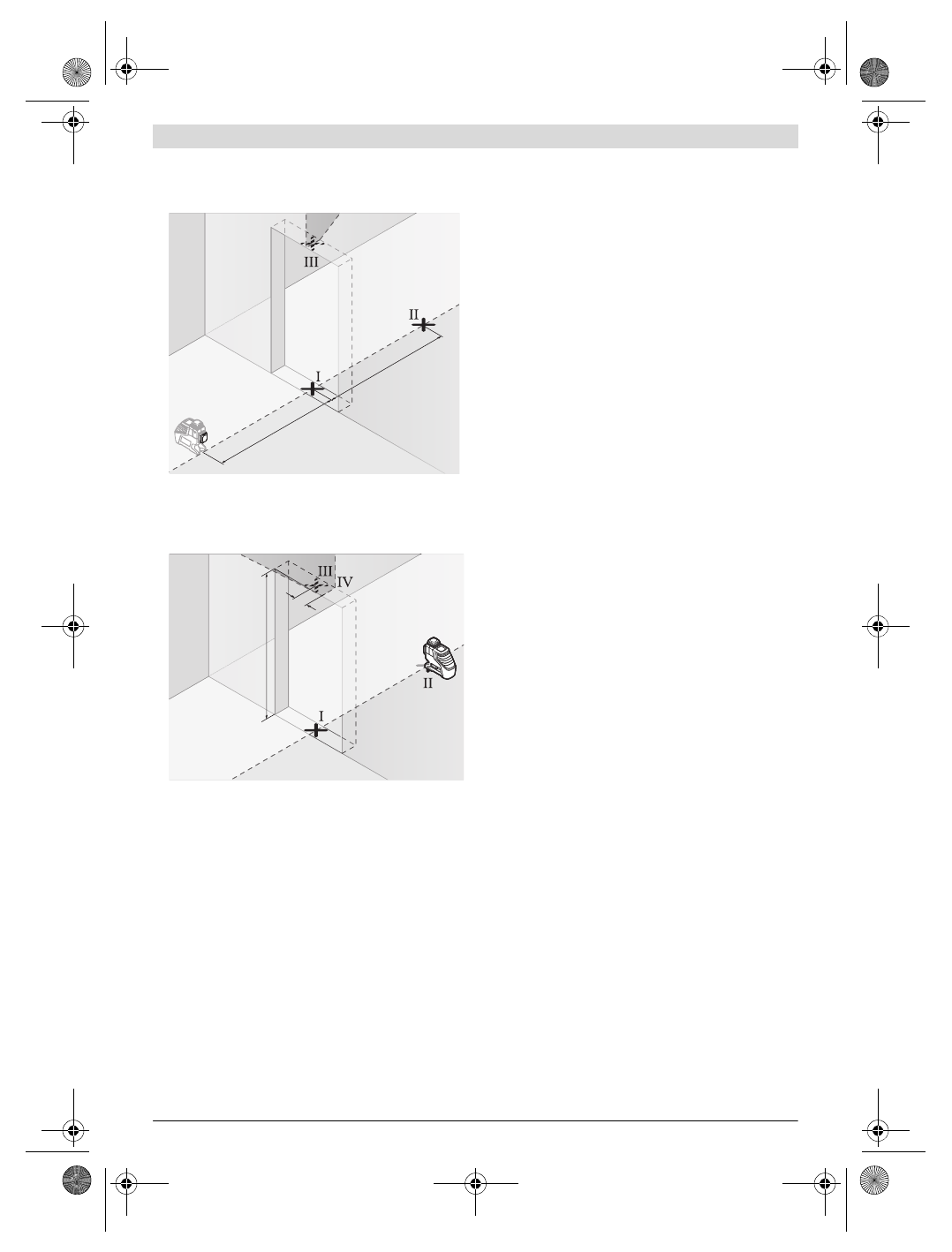

把测量仪放置在距离门孔 2.5  米处的坚实、平坦
的地面上 （不可以使用三脚架）。让测量仪在垂直
测量的功能上自动找平，并且把激光束朝向门孔。

–

找出投射在门孔地板上的垂直激光束的中心点，并
在该中心点打上记号 （点

I

）。在门孔的另一侧约

5 米远处再做一个记号 （点

II

），在门孔的上缘做

第三个记号 （点

III

）。

–

先把测量仪器旋转 180 度 并将它放在门孔的另一
侧，要直接放在点

II

 之下。让测量仪器找平，调

整垂直激光线段让激光束的中心点准确地穿过点

I

和点

II

。

–

在门孔上缘的激光线段中心点打记号，并将它定为
点

IV

。

–

点

III

 和点

IV

 的差距 d 便是测量仪在垂直方向的

实际偏差。

–

测量门孔的高度。

最大许可偏差的计算方式如下：
双倍门孔高度 x 0.2 毫米 / 米
例子：如果门孔的高度为 2 米， 那麽最大的许可偏差
为
2 x 2 米 x ± 0.2 毫米 / 米 = ± 0.8 毫米。 在接
下的测量过程中点

III

 和点

IV

 的最大距离不可以超

过 0.8 毫米。

有关操作方式的指点



记号一定要打在激光束的中心位置。 激光束的宽度
会随著距离的远近而改变。

使用激光靶工作

在工作环境条件不良以及测量距离遥远时，使用激光
靶

15

可以改善激光光束的能见度。

激光靶

15

上的反射部分，能够改善激光的辨识度。

如果使用激光靶的透明部分，也能够从激光靶的背面
看见激光。

使用三脚架工作 （附件）

三脚架是稳固而且能够改变高度的测量底架。把测量
仪器的 1/4" 三脚架接头

9

拧入三脚架

22

上的螺杆

中，或一般的三脚架中。如果把仪器安装在一般的工
地用三脚架上，则要使用 5/8" 的三脚架接头

8

。使

用三脚架上的固定螺丝固定好测量仪器。

使用通用支撑固定 （附件）（参考插图 D）

使用通用支架

19

可以将测量仪器固定在倾斜面、管

子或能够让磁铁吸附的材料上。通用支撑也可以充当
地面三脚架，它可以减轻调整测量仪器高度的工作。

使用测量板工作 （附件）（参考插图 A – B）

借助测量板

16

，可以把地板上的激光记号点，或者把

激光的高度转载到墙上。

使用零面和刻度盘可以测量改变高度后的位移距离，
并且把它转载到其它的位置。因此不必重新调整测量
仪的高度。

测量板

16

覆盖了反射膜，可以帮助操作者在远距离

或日照强烈的环境中辨识激光束。当您的视线与激光
平行时，才能体会反射膜的加强激光功能。

操作仪器时使用激光接收器 （附件）（参考插图 D）

在光线不利操作的环境中 （操作环境太亮，直接日
照）以及测量距离很远时，为了容易辨识激光可以使
用激光接收器

17

。使用激光接收器时得开动脉冲功能

（参考 " 脉冲功能 "，页数 175）。

激光辨识镜 （附件）

激光辨识镜会过滤周围环境的光线。因此激光束的红
光会显得更亮。



激光辨识镜不可以充当防护眼镜。 戴上激光辨识镜
之后，可以帮助您辨识激光，它并不能保护您免受
激光辐射伤害。



不可以使用激光辨识镜充当太阳眼镜，也不可以戴
着激光辨识镜上街。 激光辨识镜不具备防护紫外线
的功能，并且会减弱您对颜色的识别能力。

工作范例 ( 参考插图 C – H)

有关测量仪器的使用范例请参考说插图说明。

2,5 m

2,5 m

2 m

d
