– Állítsa be úgy a mérőműszer magasságát (a háromlábú mű-

szerállvány segítségével vagy szükség esetén a berende-
zés alá helyezett lapokkal), hogy a lézervonalak
kereszteződési pontja pontosan a „B” falon előzőleg beje-
lölt

II

 pontra essen.

– Forgassa el a mérőműszert 180 °-kal, anélkül, hogy meg-

változtatná a magasságát. Irányítsa úgy az „A” falra, hogy a
függőleges lézervonal keresztülmenjen a már feljelölt

I

ponton. Várja meg, amíg a mérőműszer végrehajtja az
automatikus szintezést és jelölje meg az „A” falon a lézervo-
nalak kereszteződési pontját (

III

pont).

– A falon bejelölt két pont (

I

 és

III

) közötti

d

 különbség meg-

adja a mérőműszernek a keresztirányú tengely menténi
magassági eltérését.

Egy 2 x 5 m = 10 m mérési szakaszon az eltérés legnagyobb
megengedett értéke:
10 m x ± 0,2 mm/m = ± 2 mm.
A

d

 különbségnek így az

I

 és

III

 pont között legfeljebb a 2 mm

értéket szabad elérnie.

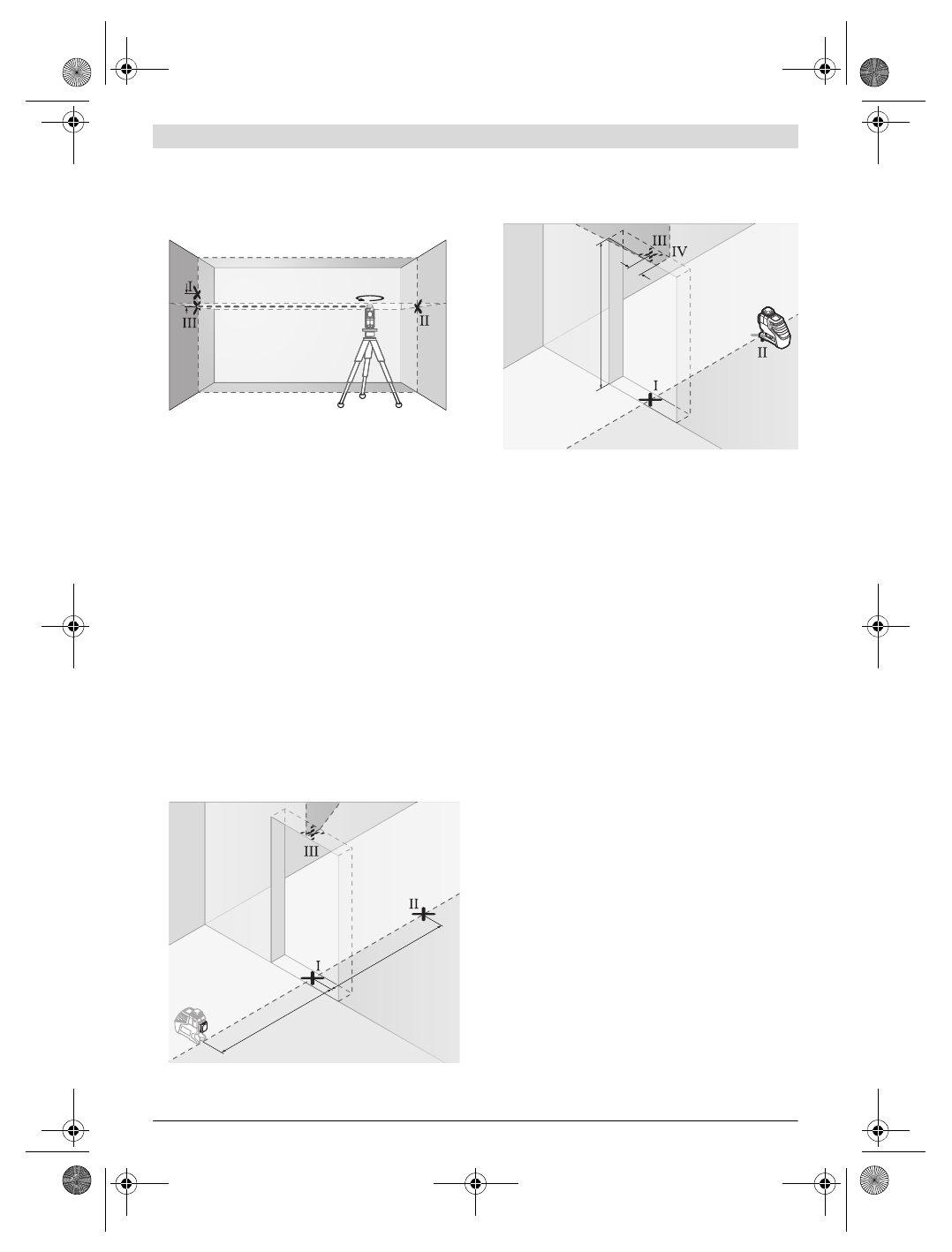

A függőleges vonal szintezési pontosságának ellenőrzése

Az ellenőrzéshez egy ajtónyílásra van szükség, amelynél az aj-
tó mindkét oldalán legalább 2,5 m szilárd alapú szabad hely
áll rendelkezésre.

– Állítsa fel a mérőműszert az ajtónyílástól 2,5 m távolság-

ban egy szilárs, sík alapra (ne egy háromlábú műszeráll-
ványra). Várja meg, amíg a mérőműszer függőleges üzem-
ben a szintezési automatikával végrehajtja az önszintezést,
majd irányítsa a lézervonalat az ajtónyílásra.

– Jelölje be a függőleges lézervonal közepét az ajtónyílás

alatti padlón (

I

pont), 5 m távolságban az ajtónyílás másik

oldalán (

II

pont), valamint az ajtónyílás felső szélén

(

III

pont).

– Forgassa el a mérőműszert 180 °-kal és állítsa fel az ajtónyí-

lás másik oldalán, közvetlenül a

II

 pont mögött. Várja meg,

amíg a mérőműszer végrehajtja az automatikus szintezést
és állítsa úgy be a függőleges lézervonalat, hogy annak kö-
zepe pontosan keresztülmenjen mind az

I

, mind a

II

 pon-

ton.

– Jelölje meg a lézervonal középpontját az ajtónyílás felső

szélén, ez lesz a

IV

 pont.

– A

d

 a különbség a két megjelölt pont (

III

 és

IV

) között meg-

adja a mérőműszer tényleges eltérését a függőlegestől.

– Mérje meg az ajtónyílás magasságát.

A maximális megengedett eltérést a következőképpen lehet
kiszámítani:
az ajtónyílás kétszeres magassága x 0,2 mm/m
Példa: Egy 2 m magas ajtónyílás esetén a maximális eltérés
2 x 2 m x ±0,2 mm/m = ±0,8 mm.  A

III

 és

IV

 pont közötti tá-

volság így legfeljebb 0,8 mm lehet.

Munkavégzési tanácsok



A jelöléshez mindig csak a lézervonal közepét használ-
ja.

A lézervonal szélessége a távolságtól függően változik.

Munkavégzés a lézer-céltábla alkalmazásával

A

15

 lézer-céltábla hátrányos feltételek és nagyobb távolsá-

gok esetén megjavítja a lézersugár felismerhetőségét.

A

15

 lézer-céltábla fényvisszaverő oldala a lézersugár felis-

merhetőségét megjavítja, az áttetsző oldal révén a lézersugár
a lézer-céltábla hátoldala felől is felismerhető.

Munkavégzés a háromlábú műszerállvánnyal (külön tarto-
zék)

Egy háromlábú műszerállvány egy szilárd, beállítható magas-
ságú mérési alapot nyújt. Helyezze fel a mérőműszert a

9

1/4"-os műszerállványcsatlakozóval a

22

 háromlábú műszer-

állvány vagy egy a kereskedelemben kapható fényképezőáll-
vány menetére. Egy a kereskedelemben szokványosan kap-
ható háromlábú építkezési műszerállványra való felerősítés-
hez használja a

8

 5/8"-os műszerállványcsatlakozót. A háromlá-

bú műszerállvány rögzítőcsavarjával rögzítse a mérőműszert.

A

B

d

d

180°

2,5 m

2,5 m

2 m

d
