40

 | Italiano

1 609 92A 0KK | (7.5.14)

Bosch Power Tools

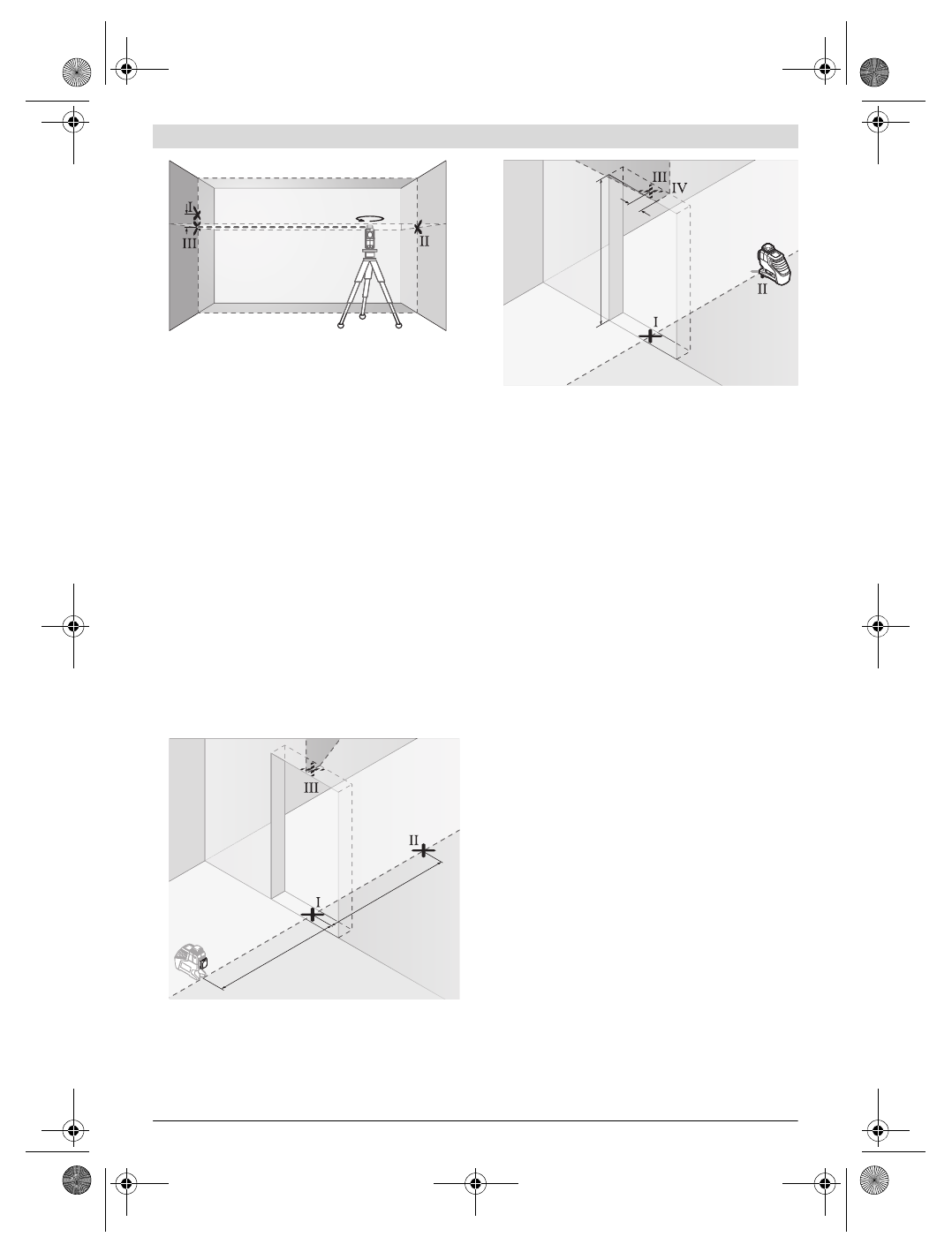

– Ruotare lo strumento di misura di 180 ° senza modificare

l’altezza. Dirigerlo sulla parete A in modo che la linea laser
verticale scorra sul punto

I

 precedentemente marcato.

Sottoporre lo strumento di misura ad un’operazione di li-
vellamento e marcare il punto d’incrocio delle linee laser
sulla parete A (punto

III

).

– La differenza della misura

d

 dei punti marcati

I

 e

III

 sulla

parete A indica la tolleranza effettiva dello strumento
nell’ambito della misura lungo l’asse trasversale.

Sul tratto di misura di 2 x 5 m = 10 m la deviazione ammessa
può essere al massimo:
10 m x ± 0,2 mm/m = ± 2 mm.
La differenza

d

 tra i punti

I

 e

III

 può essere pertanto al massi-

mo di 2 mm.

Controllo della precisione di livellamento della linea
verticale

Per un controllo è necessaria l’apertura della porta (su base
compatta) ed ogni lato della porta deve avere uno spazio di al-
meno 2,5 m.

– Posizionare lo strumento di misura a 2,5 m di distanza

dall’apertura della porta su una base solida e piana (non su
un treppiede). Lasciare eseguire l’operazione di livella-
mento dallo strumento di misura in funzionamento vertica-
le e dirigere la linea laser sull’apertura della porta.

– Marcare il centro della linea laser verticale sul pavimento

dell’apertura della porta (punto

I

), alla distanza di 5 m

sull’altro lato dell’apertura della porta (punto

II

) e al margi-

ne superiore dell’apertura della porta (punto

III

).

– Ruotare lo strumento di misura di 180 ° e posizionarlo

sull’altro lato dell’apertura della porta direttamente dietro
al punto

II

. Lasciare eseguire l’operazione di livellamento

dallo strumento di misura ed allineare la linea laser vertica-
le in modo che il suo centro passi esattamente attraverso i
punti

I

 e

II

.

– Marcare il centro della linea laser sul bordo superiore

dell’apertura della porta come punto

IV

.

– La differenza

d

 di entrambi i punti marcati

III

 e

IV

 indica la

tolleranza effettiva dello strumento di misura dalla posizio-
ne verticale.

– Misurare l’altezza dell’apertura della porta.

La tolleranza massima ammissibile deve essere calcolata co-
me segue:
altezza doppia dell’apertura della porta x 0,2 mm/m
Esempio: In caso di un’altezza dell’apertura della porta di 2 m,
la divergenza massima deve essere di
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm. I punti

III

 e

IV

 possono

essere quindi lontani uno dall’altro al massimo di 0,8 mm.

Indicazioni operative



Per la marcatura utilizzare sempre e soltanto il centro
della linea laser.

La larghezza della linea laser cambia con

la distanza.

Lavorare con il pannello di puntamento per raggi laser

Il pannello di puntamento per raggi laser

15

 migliora la visibi-

lità del raggio laser in caso di condizioni sfavorevoli e di grandi
distanze.

La metà riflettente del pannello di puntamento per raggi laser

15

 migliora la visibilità della linea laser, attraverso la metà tra-

sparente la linea laser è riconoscibile anche dal retro del pan-
nello di puntamento.

Utilizzo del treppiede (accessori)

Un treppiede permette di avere una base di misurazione sta-
bile e regolabile in altezza. Posizionare lo strumento di misura
con l’attacco treppiede da 1/4"

9

 sul filetto del treppiede

22

oppure di un treppiede per macchina fotografica comune-
mente in commercio. Per il fissaggio su un treppiede comune-
mente in commercio, utilizzare l’attacco treppiede 5/8"

8

.

Avvitare lo strumento di misura con la vite di fermo del trep-
piede.

A

B

d

d

180°

2,5 m

2,5 m

2 m

d
