Dengan demikian selisih
d
di antara titik-titik
I
dan
III
yang
diizinkan adalah maksimal 2 mm.

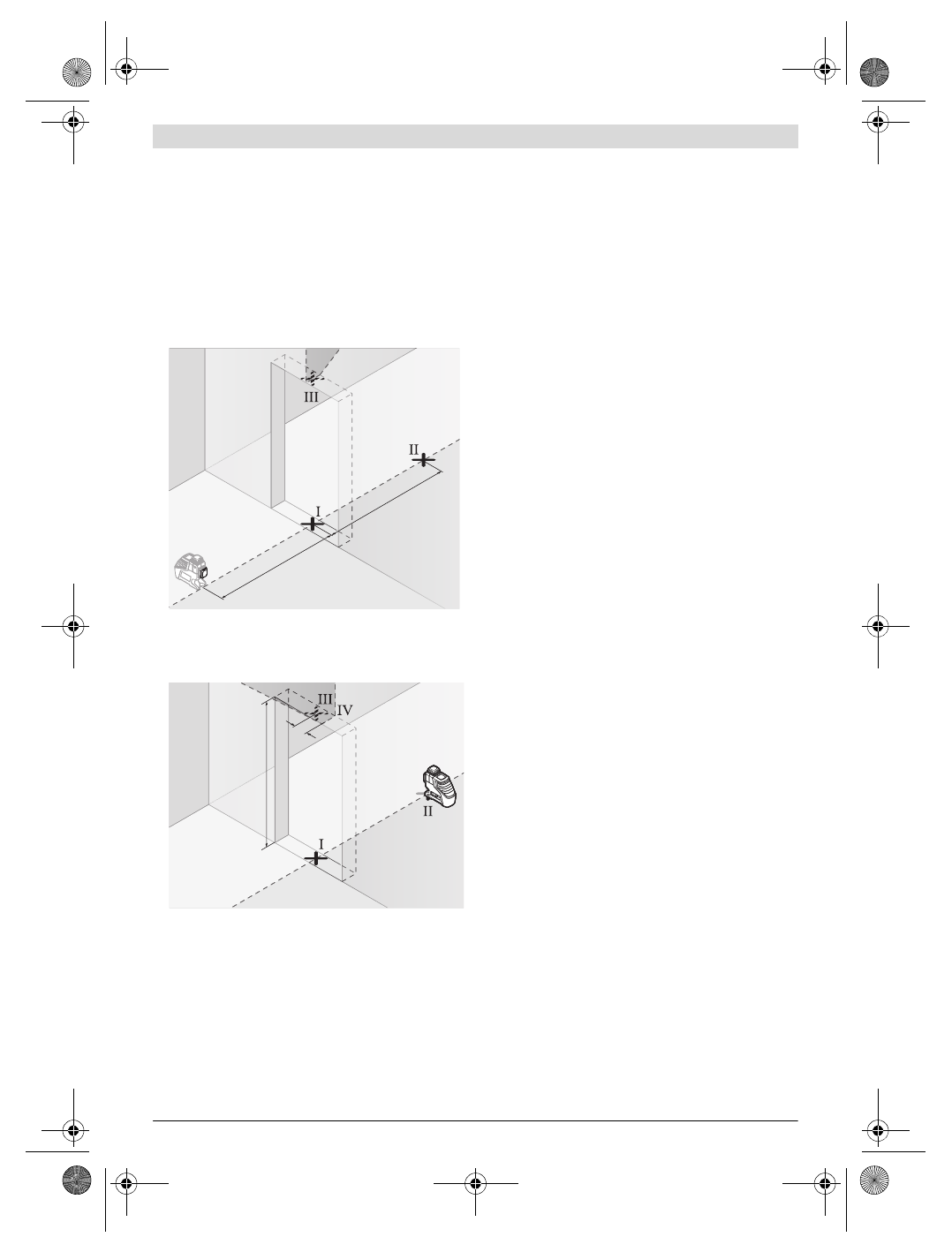

Memeriksa ketelitian pengukuran garis tegak lurus
Untuk melakukan pemeriksaan ini, dibutuhkan lubang tempat
pintu di dinding yang terbuka, dan pada setiap sisi dari pintu
(pada alas yang keras) paling sedikit harus ada jarak 2,5 m.
– Pasangkan alat pengukur pada jarak 2,5 m dari lubang
pintu pada alas yang keras dan rata (tidak pada satu
tripod). Biarkan alat pengukur dalam penggunaan tegak
lurus dengan penyetelan otomatis melakukan penyetelan
otomatis, dan bidikkan garis laser pada lubang pintu.
– Buatkan tanda pada tengah-tengah dari garis laser tegak
lurus di lantai di lubang pintu (titik
I
), pada jarak 5 m di sisi
lainnya dari lubang pintu (titik
II
) serta pada pinggiran atas
dari lubang pintu (titik
III
).
– Putarkan alat pengukur sebanyak 180 ° dan pasangkan alat
pengukur pada sisi lainnya dari lubang pintu yang kosong
persis di belakang titik
II
. Biarkan alat pengukur
melakukan penyetelan otomatis dan bidikkan garis laser
tegak lurus sedemikian, sehingga tengah-tengahnya persis
melalui titik-titik
I
dan
II
.
– Berikan tanda pada tengah-tengah dari garis laser pada
pinggiran atas dari lubang pintu sebagai titik
IV
.
– Selisih
d
di antara kedua titik-titik
III
dan
IV
yang
ditandakan adalah ketidak tepatan alat pengukur yang
sebenarnya terhadap garis tegak lurus.
– Ukurkan ketinggian dari lubang pintu.
Ketidak tepatan maksimal yang diizinkan dihitungkan sebagai
berikut:
dua kali ketinggian lubang pintu x 0,2 mm/m
Contoh: Jika ketinggian lubang pintu 2 m, ketidak tepatan
maksimal yang diizinkan
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm. Ini berarti jarak antara
titik-titik
III
dan
IV
maksimal boleh sebesar 0,8 mm.
Petunjuk-petunjuk untuk pemakaian
Berilah tanda hanya pada tengah-tengah dari garis
laser.
Kelebaran garis laser berubah sesuai dengan
perubahan jarak.
Bekerja dengan reflektor (alat pemantulan)
Dengan reflektor (alat pemantulan)
15
sinar laser menjadi
lebih jelas terlihat jika keadaan sekeliling tidak
menguntungkan dan pada jarak yang jauh.
Paruh yang memantulkan dari reflektor sinar laser
15
membuat garis laser tampak lebih jelas, dengan bantuan
paruh yang transparan garis laser juga tampak dari sebelah
belakang dari reflektor sinar laser.
Mengukur dengan tripod (aksesori)
Satu tripod bisa menjadi alas untuk mengukur yang stabil dan
ketinggiannya bisa dirubah. Pasangkan alat pengukur dengan
ulir untuk tripod 1/4"
9
pada ulir dari tripod
22
atau tripod
tustel lainnya yang lazim bisa dibeli. Untuk mengencangkan
pada tripod konstruksi bangunan yang lazim bisa dibeli,
gunakan ulir untuk tripod 5/8"
8
. Kencangkan alat pengukur
dengan baut pengunci dari tripod.
Mengencangkan dengan penopang universal (aksesori)
(lihat gambar D)
Dengan menggunakan penopang universal
19
alat pengukur
bisa dikencangkan misalnya pada permukaan yang tegak
lurus, pipa-pipa atau bahan-bahan yang bisa menjadi
magnetis. Penopang universal juga bisa digunakan sebagai
tripod lantai dan memudahkan penyetelan ketinggian alat
pengukur.
Bekerja dengan pelat ukur (aksesori)
(lihat gambar-gambar A – B)
Dengan bantuan pelat ukur
16
Anda bisa memindahkan
tanda-tanda laser pada lantai atau ketinggian laser pada
dinding.
Dengan medan nol dan skala Anda bisa mengukurkan selisih
terhadap ketinggian yang dikehendaki dan memindahkannya
ke tempat lain. Dengan demikian Anda tidak harus
menyetelkan ketinggian yang dipindahkan secara seksama
pada alat pengukur.
Pelat ukur
16
dilapisi dengan lapisan yang memantulkan,
yang membuat sinar laser pada jarak yang jauh atau jika
matahari bersinar terang terlihat lebih jelas. Kecerahan ini
hanya terlihat, jika Anda melihat pada pelat ukur sejajar
dengan sinar laser.
Bekerja dengan alat penerima laser (aksesori)
(lihat gambar D)
Jika keadaan cahaya tidak menguntungkan (keadaan
sekeliling cerah, sinar matahari langsung) dan jika jarak
pengukuran jauh, gunakanlah alat penerima laser
17
untuk
2,5 m
2,5 m
2 m
d
