Подсоединение электронного ключа

CMS оборудовано защитными аппаратными средствами для предотвращения
несанкционированного воспроизведения и использования. Для установки данной
программы необходимо вставить электронный ключ.

Электронный ключ можно подсоединить к принтеру. На работу принтера электронный
ключ не влияет.

1.

Вставьте электронный ключ в порт принтера/параллельный порт ПК.

2.

Включите ПК.

Кабельное соединение

Следующие операции следует произвести, только если есть основания полагать, что
соединение между АТС и ПК выполнено неправильно.

a)

После присоединения 25-контактного разъема кабеля RS-232C к АТС, а 9-
контактного или 25-контактного разъема кабеля - к ПК, убедитесь, что кабель
присоединен правильно.

b)

Воспользуйтесь гипертерминалом или аналогичным программным
обеспечением ПК. Выберите нужный COM-порт и необходимую скорость
передачи в бодах. Установите печать SMDR на ON, а затем выполните внешний
вызов. (Для KX-TD500 используйте порт SMDR). Информация SMDR должна
появиться на экране ПК. Если этого не происходит, выполните следующие
инструкции.

1.

Еще раз проверьте кабель.

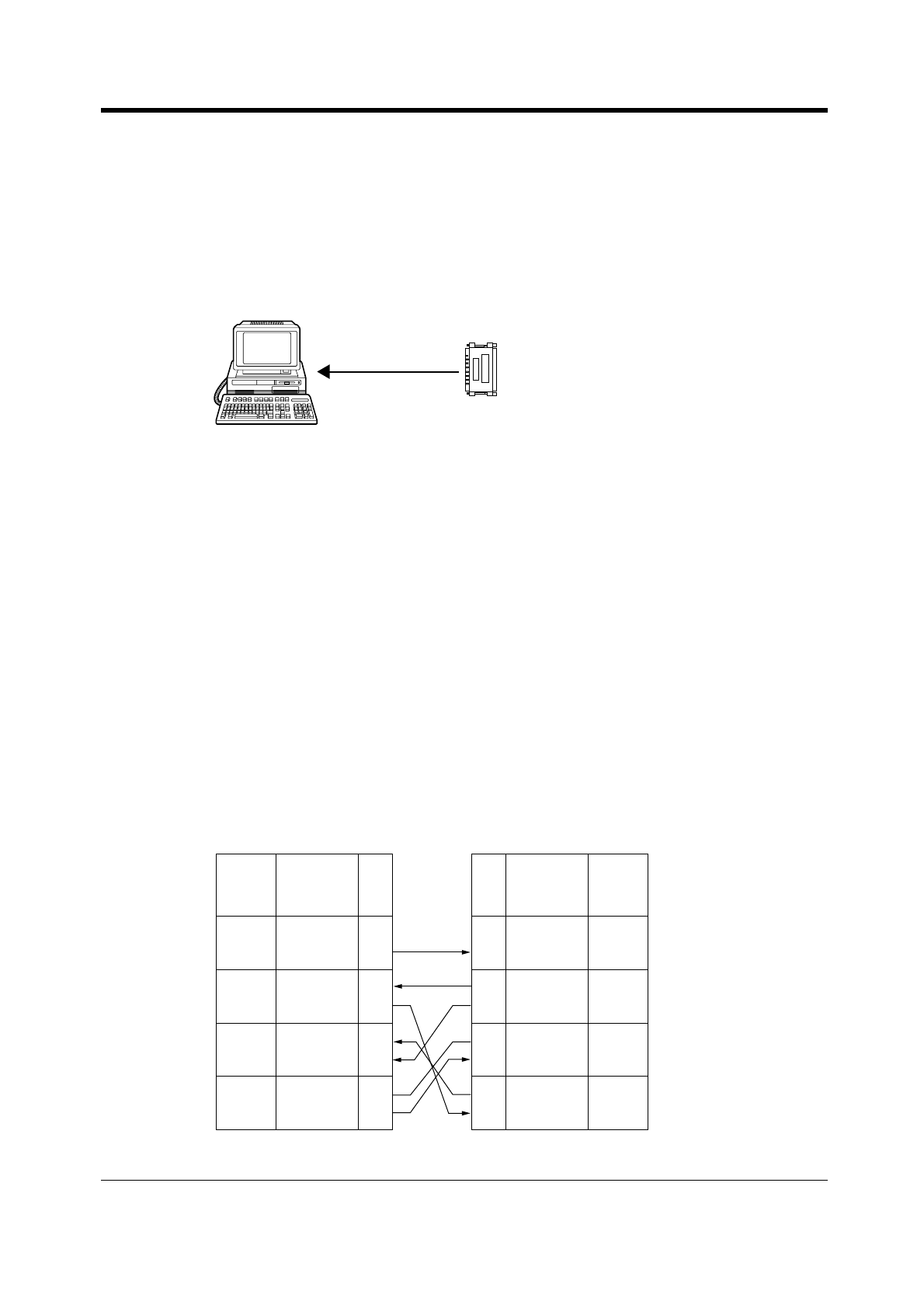

Электронный ключ

К параллельному порту

Подсоединение контактов кабеля RS-232C

Схема соединения 1 (с 9-конт. разъемом для IBM-PC)

Тип

контура

(EIA)

Название

сигнала

Кон-

такт

№

AA

BA

FG

SD (TXD)

RD (RXD)

RS (RTS)

CS (CTS)

DR (DSR)

1
2

3
4

5
6

BB

CA

CB

CC

SG

ER (DTR)

7

20

AB

CC

Тип

контура

(EIA)

Название

сигнала

Кон-

такт

№

BB

RD (RXD)

SD (TXD)

ER (DTR)

SG

DR (DSR)

2

3
4

5
6

BA

CD

AB

CC

RS (RTS)
CS (CTS)

7
8

CA
CB

Порт RS-232C АТС (25-контакт.)

Порт RS-232C на ПК (9-контакт.)
