90

 | Italiano

1 609 929 W54 | (9.3.10)

Bosch Power Tools

f

Dopo il montaggio dell’utensile abrasivo ve-
rificare prima dell’accessione, se l’utensile
abrasivo è montato in modo corretto e può
essere girato senza impedimenti. Assicurar-
si che l’utensile abrasivo non venga a con-
tatto con la cuffia di protezione o altre par-
ti.

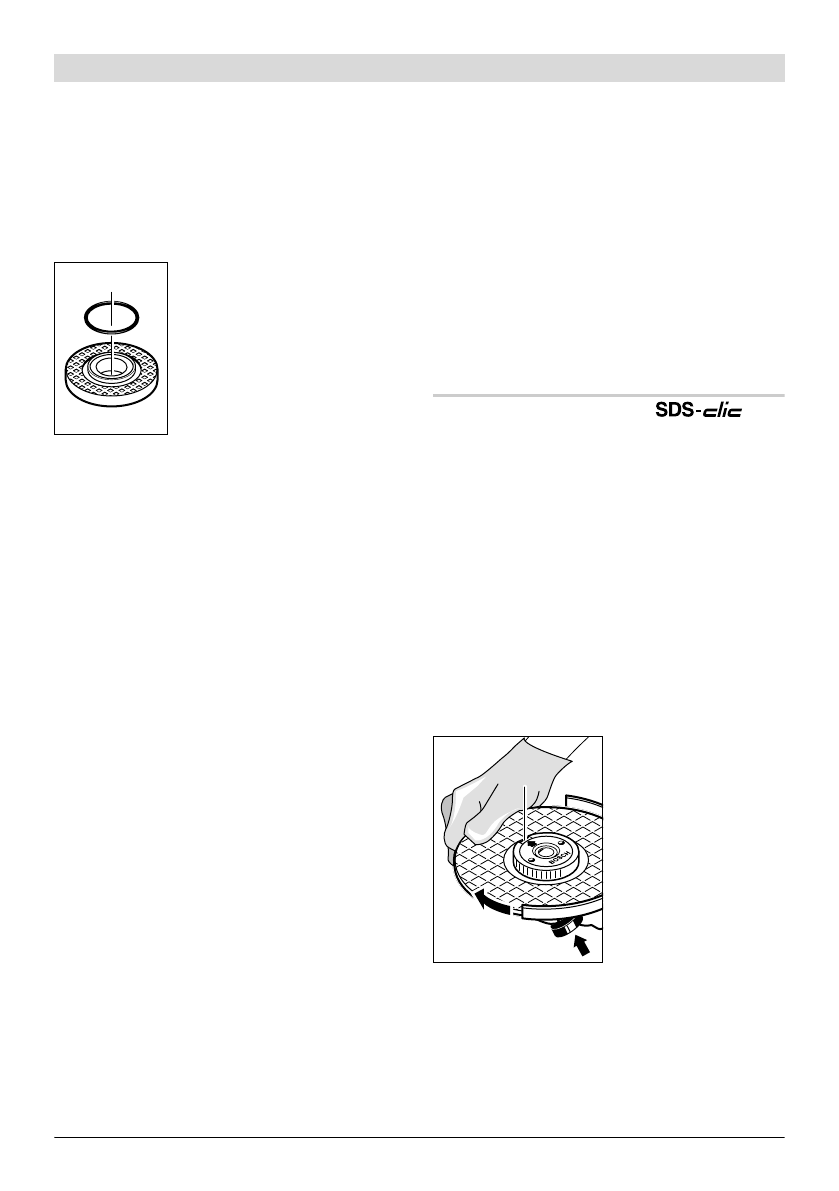

Nella flangia

7

 intorno al colla-

re di centraggio si trova appli-
cato un componente in plasti-
ca (anello O).

In caso dovesse

mancare l’anello O, oppure
dovesse essere difettoso,

 è

assolutamente necessario so-
stituirlo (codice prodotto
1 600 210 039) prima che vi
venga montata la flangia

7

.

Disco lamellare

f

Per lavori con il disco lamellare montare
sempre la protezione mano 17.

Platorello in gomma

f

Per lavori con il platorello in gomma 19
montare sempre la protezione mano 17.

La sequenza del montaggio è riportata sulla pa-
gina con la rappresentazione grafica.
Prima del montaggio del platorello in gomma

19

applicare i 2 spessori

18

 sulla filettatura alberi-

no

4

.

Avvitare il dado cilindrico

21

 e stringerlo utiliz-

zando la chiave a forcella.

Spazzola a tazza/spazzola piatta (a fili intrec-
ciati)

f

Per lavori con la spazzola a tazza oppure la
spazzola piatta (a fili intrecciati) montare
sempre la protezione mano 17.

La sequenza del montaggio è riportata sulla pa-
gina con la rappresentazione grafica.
La spazzola a tazza/spazzola piatta deve poter
essere avvitata sulla filettatura alberino in modo
da aderire perfettamente alla flangia del mandri-
no portamola alla fine dell’attacco alberino filet-
tato. Stringere bene la spazzola a tazza/spazzola
piatta (a fili intrecciati) utilizzando una chiave
fissa.

Mola a tazza

f

Per lavori con la mola a tazza montare la
cuffia di protezione speciale 14.

La mola a tazza

15

 dovrebbe sempre sporgere

dalla cuffia di protezione

14

 solamente per

quanto assolutamente necessario per il relativo
caso di lavorazione. Regolare la cuffia di prote-
zione

14

 su questa misura.

La sequenza del montaggio è riportata sulla pa-
gina con la rappresentazione grafica.
Avvitare il dado di serraggio

9

 e serrarlo con la

chiave a doppio foro

16

.

Dado a serraggio rapido

Per una sostituzione veloce dell’utensile abrasi-
vo senza l’impiego di ulteriori attrezzi, al posto
del dado di serraggio

9

 è possibile utilizzare il

dado di serraggio rapido

10

.

f

Il dado di serraggio rapido 10 può essere
utilizzato soltanto per mole abrasive da
sgrosso e taglio.

Utilizzare esclusivamente dadi di serraggio ra-
pido 10 intatti ed in perfetto stato.
Avvitandolo, accertarsi che la parte su cui si
trovano le scritte del dado di serraggio rapido
10 non indichi verso il disco abrasivo; la freccia
deve indicare verso la marcatura di posiziona-
mento 26.

Premere il tasto di ar-
resto alberino

1

 in mo-

do da bloccare l’alberi-
no. Per stringere forte
il dado di serraggio ra-
pido, ruotare la mola
abrasiva con forza in
senso orario.

26
