Védőbúra daraboláshoz

f

Kötött csiszolóanyaggal végzett
daraboláshoz mindig használja a
darabolásra szolgáló 12 védőbúrát.

f

Kőben végzett darabolási munkák esetén
mindig gondoskodjon kielégítő
porelszívásról.

A darabolásra szolgáló

12

 védőbúrát a

csiszolásra szolgáló

5

 védőbúrához hasonlóan

kell felszerelni.

Elszívó búra daraboláshoz, vezetőszánnal

A darabolásra szolgáló

23

 elszívó búrát

védőszánnal a csiszolásra szolgáló

5

védőbúrához hasonlóan kell felszerelni.

Pótfogantyú

f

Az elektromos kéziszerszámot csak az arra
felszerelt 3 pótfogantyúval együtt szabad
használni.

Csavarja be a

3

 pótfogantyút a munkának

megfelelő helyzetben a hajtómű jobb vagy bal
oldalába.

Kézvédő

f

A 19 gumi csiszolótányérral vagy a
csészelakú kefével/kefés tárcsával/
legyezőlapos tárcsával végzett munkákhoz
mindig fel kell szerelni a kézvédőt 17.

Rögzítse a

17

 kézvédőt a

3

 pótfogantyúval.

A csiszolószerszámok felszerelése

f

Az elektromos kéziszerszámon végzendő
bármely munka megkezdése előtt húzza ki a
csatlakozó dugót a dugaszolóaljzatból.

f

A csiszoló- és darabolókorongok a munka
során igen erősen felforrósodhatnak; ne
érjen a koronghoz, amíg az le nem hűlt.

Tisztítsa meg a

4

 csiszolóorsót és valamennyi

felszerelésre kerülő alkatrészt.

A csiszolószerszámok rögzítéséhez és
kilazításához nyomja meg az

1

tengelyrögzítőgombot, hogy ezzel reteszelje a
csiszolótengelyt.

f

A tengelyrögzítőgombot csak teljesen
nyugalmi állapotban lévő csiszolótengely
esetén szabad megnyomni!

Ellenkező

esetben az elektromos kéziszerszám
megrongálódhat.

Csiszoló-/darabolótárcsa

Ügyeljen a csiszolószerszámok méretére. A lyuk
átmérőjének meg kell felelnie a szorítókarima
méreteinek. Redukáló idomot, vagy adaptert
nem szabad használni.

A gyémántbetétes darabolótárcsák
alkalmazásakor ügyeljen arra, hogy a
forgásirányt jelző nyíl a gyémántbetétes
darabolótárcsán megegyezzen az elektromos
kéziszerszám forgásirányával (lásd a
forgásirányt jelző nyilat a hajtóműfejen).

A szerelési sorrend az ábrákat tartalmazó
oldalon látható.

A csiszoló/daraboló tárcsa rögzítéséhez csavarja
fel, majd a körmöskulccsal húzza meg szorosra a

9

 befogó anyát, lásd az

„

Gyorsbefogó anya

”

 c.

szakaszt.

f

A csiszolószerszámok felszerelése után a
készülék bekapcsolása előtt győződjön meg
arról, hogy a csiszolószerszám helyesen van
felszerelve és szabadon forog.
Gondoskodjon arról, hogy a
csiszolószerszám ne érjen hozzá a
védőbúrához vagy más alkatrészekhez.

A

7

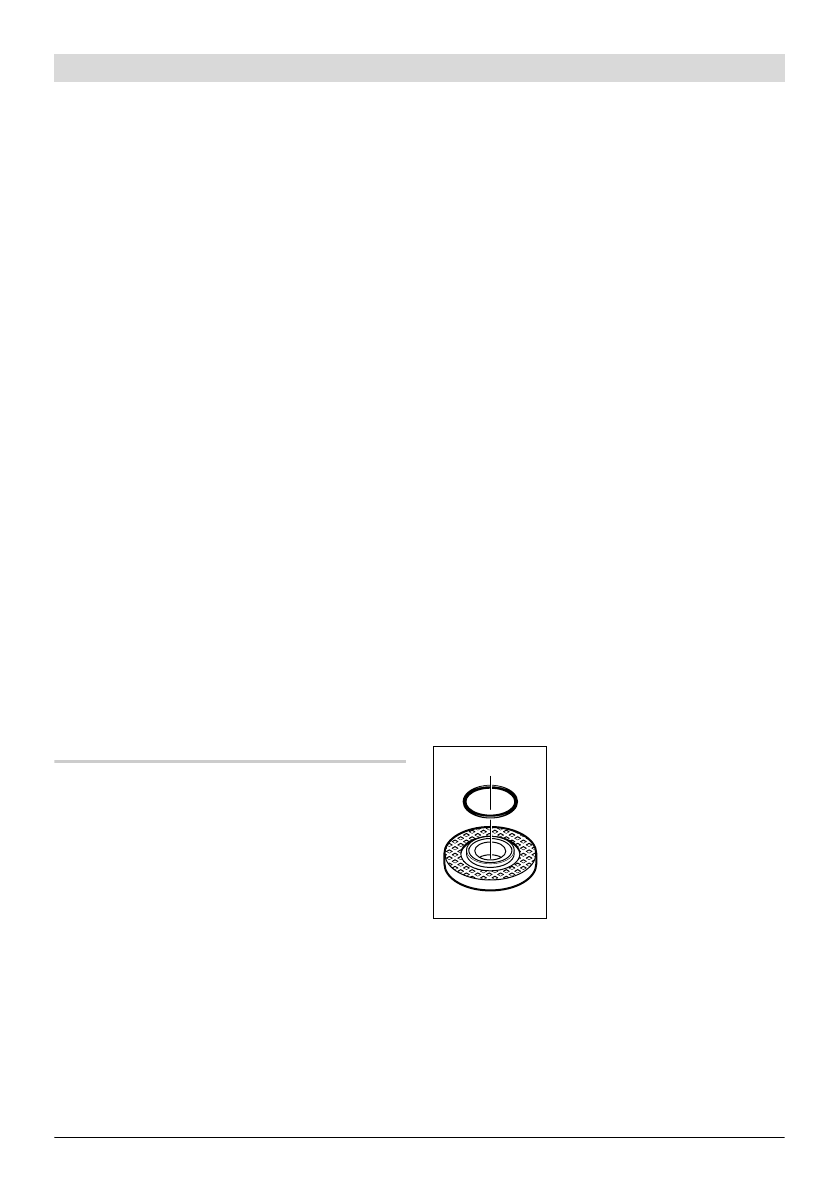

 szorítókarimába a

központozó perem körül egy
műanyag alkatrész (O-gyűrű)
található.

Ha ez az O-gyűrű

hiányzik, vagy megrongáló-
dott,

 akkor azt okvetlenül ki

kell cserélni (megrendelési
száma: 1 600 210 039),
mielőtt felszerelné a

7

szorítókarimát.
