 | Português

1 609 929 W54 | (9.3.10)

Bosch Power Tools

Disco abrasivo/de corte

Observe as dimensões das ferramentas abrasi-
vas. O diâmetro do furo deve ser do tamanho
certo para o flange de admissão. Não utilizar
adaptadores nem redutores.
Ao utilizar discos de corte diamantados deverá
assegurar-se de que a seta do sentido de rota-
ção sobre o disco de corte diamantado coincida
com o sentido de rotação da ferramenta eléctri-
ca (veja seta do sentido de rotação sobre o ca-
beçote de engrenagens).
A sequência de montagem está apresentada na
página de esquemas.
Para fixar o disco abrasivo/disco de corte deve-
rá atarraxar a porca de aperto

9

 e apertá-la com

a chave de dois furos, veja secção “Porca de
aperto rápido ”.

f

Após montar a ferramenta abrasiva deverá
controlar, antes de ligar a ferramenta eléc-
trica, se a ferramenta abrasiva está monta-
da correctamente e se pode ser movimenta-
da livremente. Assegure-se de que a
ferramenta abrasiva não entre em contacto
com outras peças.

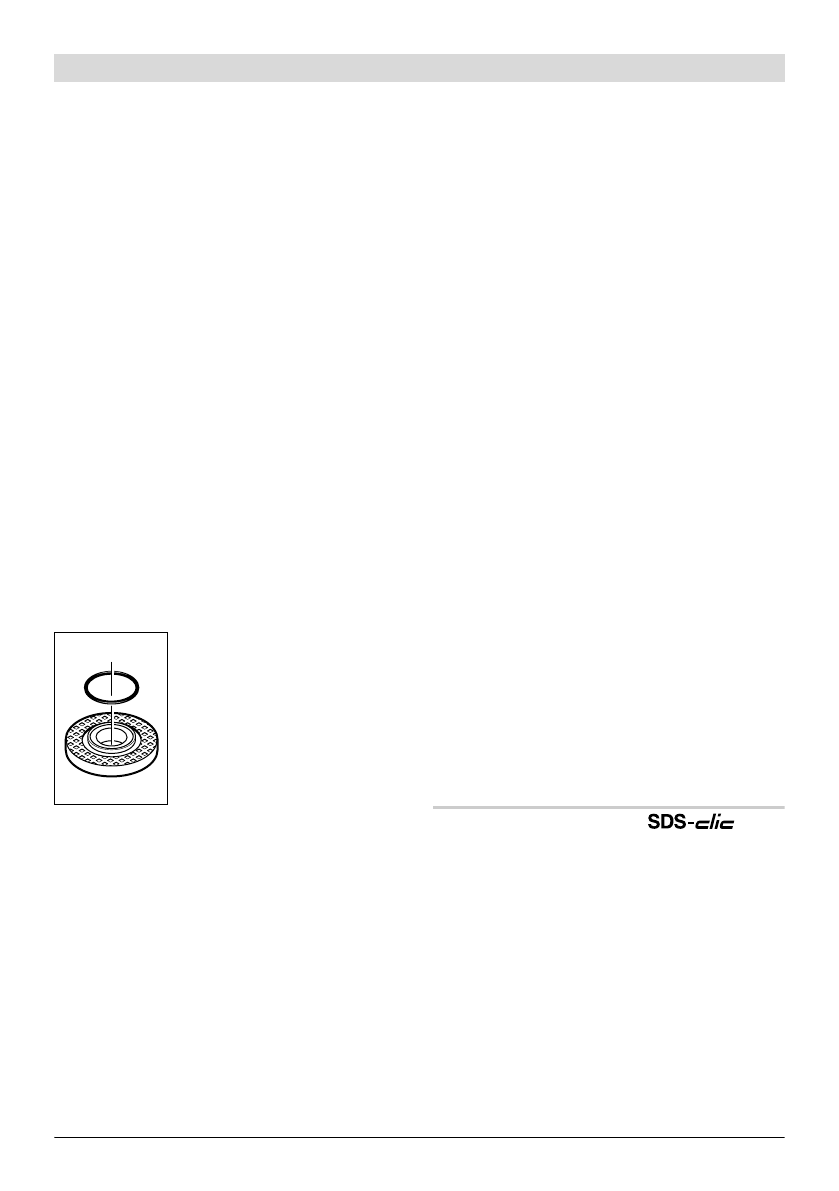

No flange de admissão

7

 en-

contra-se uma peça de plástico
(o-ring) em volta do colar de
centragem.

Se o o-ring estiver

faltando ou estiver danifica-
do,

 será imprescindível substi-

tuí-lo (número de produto
1 600 210 039), antes de mon-
tar o flange de admissão

7

.

Disco abrasivo em forma de leque

f

Para trabalhar com o disco abrasivo em for-
ma de leques deverá sempre usar a protec-
ção para as mãos 17.

Prato abrasivo de borracha

f

Para trabalhar com o prato abrasivo de bor-
racha 19 deverá sempre montar a protecção
para as mãos 17.

A sequência de montagem está apresentada na
página de esquemas.

Antes de montar o prato abrasivo de borracha

19

 deverá colocar 2 discos de distância

18

 so-

bre o veio de rectificação

4

.

Atarraxar a porca redonda

21

 e apertá-la com a

chave de dois furos.

Escova tipo tacho/escova plana

f

Para trabalhar com o disco abrasivo em for-
ma de tacho ou com a escova plana deverá
sempre usar a protecção para as mãos 17.

A sequência de montagem está apresentada na
página de esquemas.
Deverá ser possível atarraxar a escova tipo ta-
cho/escova plana no veio de rectificação, até
que fiquem firmemente encostadas no flange do
veio de rectificação no fim da rosca do veio de
rectificação. Apertar a escova tipo tacho/escova
plana com a chave de forqueta.

Mós tipo tacho

f

Para trabalhos com o rebolo em forma de
tacho deverá montar a capa de protecção
especial 14.

O rebolo em forma de tacho

15

 só deveria so-

bressair da capa de protecção

14

, como é im-

prescindivelmente necessário para a respectiva
tarefa. Ajustar a capa de protecção

14

 nesta me-

dida.
A sequência de montagem está apresentada na
página de esquemas.
Atarraxar a porca de aperto

9

 e apertá-la com a

chave de dois pinos

16

.

Porca de aperto rápido

Para substituir facilmente as ferramentas abra-
sivas sem ter que utilizar outras ferramentas,
poderá utilizar, em vez da porca de aperto

9

, a

porca de aperto rápido

10

.

f

A porca de aperto rápido 10 só deve ser uti-
lizada para discos abrasivos ou para discos
de corte.

Só utilizar uma porca de aperto 10 que esteja
em perfeito estado e sem danos.
Ao atarraxar, observe que o lado da porca de
aperto rápido com a legenda 10 não mostre pa-
ra o disco abrasivo; a seta deve mostrar para a
marca de índice 26.
