 Português |

75

Bosch Power Tools

1 609 929 W54 | (9.3.10)

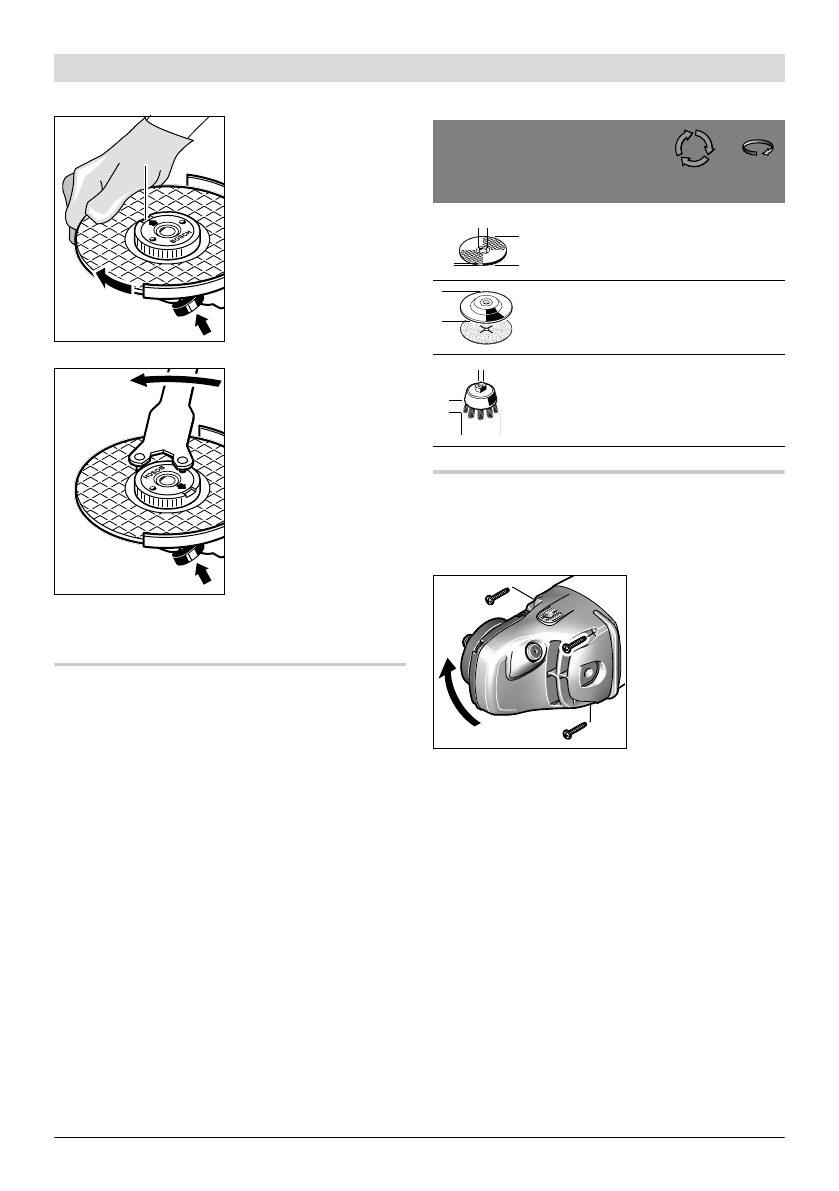

Premir a tecla de blo-
queio do veio

1

 para

imobilizar o veio de
rectificação. Girar o
disco abrasivo forte-
mente no sentido dos
ponteiros do relógio
para apertar a porca de
aperto rápido.

Uma porca de aperto
rápido atarraxada de
forma correcta pode
ser solta com a mão;
basta girar o anel serri-
lhado no sentido con-
trário dos ponteiros do
relógio.

Jamais soltar uma
porca de aperto rápi-
do com um alicate,
mesmo se estiver pre-

sa, mas utilizar a chave de dois furos.

 Aplicar a

chave de dois furos como indicado na figura.

Ferramentas abrasivas admissíveis

Podem ser utilizadas todas as ferramentas abra-
sivas mencionadas nesta instrução de serviço.
O número de rotação admissível [min

-1

] ou a ve-

locidade circunferencial [m/s] das ferramentas
abrasivas utilizadas deve corresponder às indi-
cações contidas na tabela abaixo.
Observe portanto o

número de rotação ou a ve-

locidade circunferencial

 admissível como indi-

cado na etiqueta da ferramenta abrasiva.

Girar o cabeçote de engrenagens

f

Antes de todos trabalhos na ferramenta
eléctrica deverá puxar a ficha de rede da to-
mada.

O cabeçote de en-
grenagens pode ser
girado em passos
de 90 ° . Desta forma
é possível colocar o
interruptor de ligar-
desligar numa posi-
ção mais propícia
para certos traba-
lhos especiais,

p. ex. para trabalhos de corte com a capa de as-
piração com carril de guia

23

 ou para esquerdi-

nos.
Desatarraxar completamente os 4 parafusos.
Deslocar o cabeçote de engrenagens cuidadosa-
mente,

e sem retirar da carcaça

, para a nova po-

sição. Reapertar os 4 parafusos.

26

máx.

[mm]

[mm]

D

b

d

[min

-1

] [m/s]

180
230

8
8

22,2
22,2

8 500
6 500

80
80

180
230

–

–

8 500
6 500

80
80

100 30 M 14

8 500

45

b

d

D

D

D

b

d
