156

 | Suomi

1 609 929 W54 | (9.3.10)

Bosch Power Tools

Asennuksen järjestys näkyy grafiikkasivussa.
Kiinnitä hioma-/katkaisulaikka kiertämällä kiinni-
tysmutteri

9

 paikoilleen ja kiristämällä se sakara-

avaimella, katso kappaletta
”Pikakiinnitysmutteri ”.

f

Tarkista hiomatyökalun asennuksen jäl-
keen, ennen käynnistystä, että hiomatyöka-
lu on oikein asennettu ja pystyy pyörimään
vapaasti. Varmista, että hiomatyökalu ei
osu laikkasuojukseen tai muihin osiin.

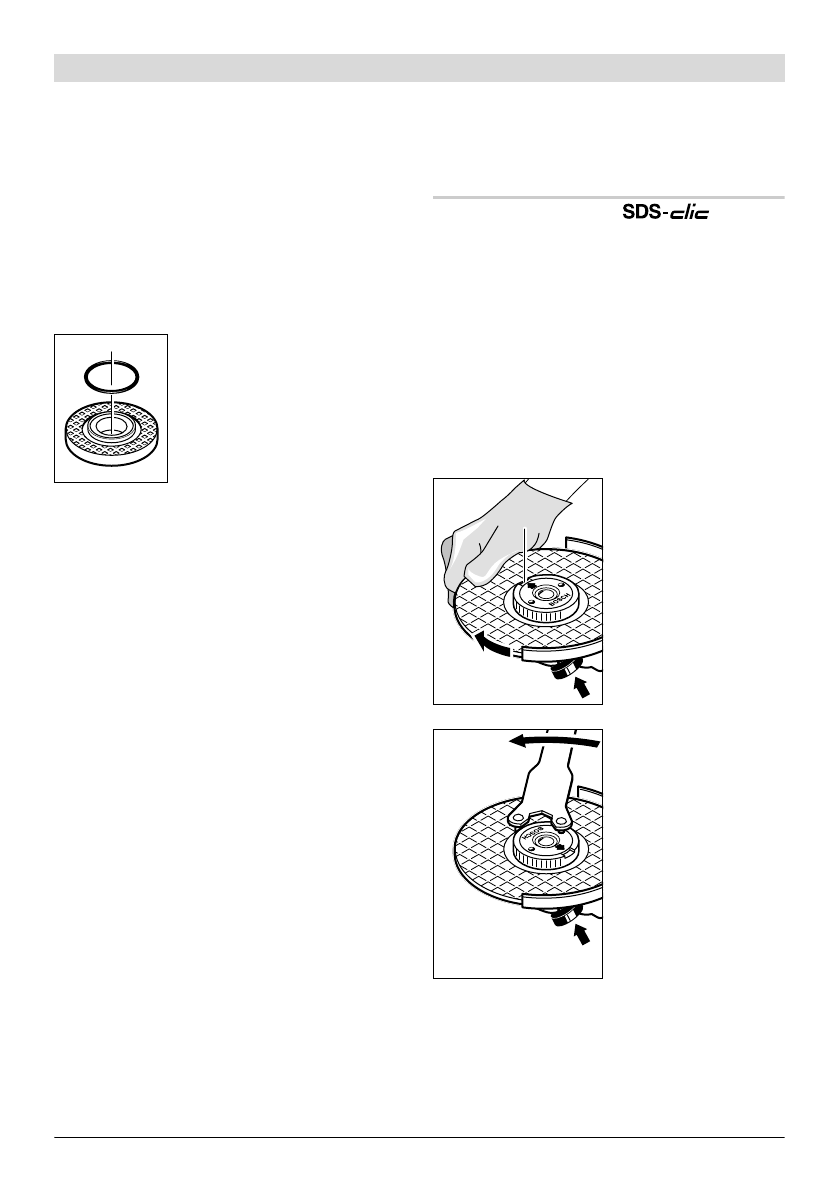

Kiinnityslaipassa

7

, keskityso-

lakkeen ympärillä on muoviosa
(O-rengas).

Jos tämä O-ren-

gas puuttuu tai on vaurioitu-
nut,

 tulee se ehdottomasti

vaihtaa, (tuotenumero
1 600 210 039) ennen kiinni-
tyslaipan

7

 asennusta.

Tasoliuskalaikka

f

Asenna aina käsisuojus 17, kun työskente-
let tasoliuskalaikan kanssa.

Kuminen hiomalautanen

f

Asenna aina käsisuojus 17, kun työskente-
let kumisen hiomalautasen 19 kanssa.

Asennuksen järjestys näkyy grafiikkasivussa.
Aseta kaksi välikelaattaa

18

 hiomakaraan

4

 en-

nen, kuin asennat kumisen hiomalautasen

19

.

Kierrä rengasmutteri

21

 paikoilleen ja kiristä se

sakara-avaimella.

Kuppiharja/laikkaharja

f

Asenna aina käsisuojus 17, kun työskente-
let kuppilaikan tai laikkaharjan kanssa.

Asennuksen järjestys näkyy grafiikkasivussa.
Kuppiharja/laikkaharja tulee pystyä kiertämään
niin pitkälle hiomakaraan, että ne tukevat hio-
makaran laippaan hiomakaran kierteen lopussa.
Kiristä kuppiharja/laikkaharja sakara-avaimella.

Kuppilaikka

f

Asenna aina erikoinen suojus 14, kun työs-
kentelet kuppilaikan kanssa.

Kuppiharjan

15

 tulisi ulottua suojuksen

14

 ulko-

puolelle vain juuri niin paljon, kun tarvitaan kus-
sakin työstövaiheessa. Aseta suojus

14

 tähän

mittaan.

Asennuksen järjestys näkyy grafiikkasivussa.
Kierrä kiinnitysmutteri

9

 paikoilleen ja kiristä se

kaksireikäavaimella

16

.

Pikakiinnitysmutteri

Helpon työkalukiinnityksen aikaansaamiseksi il-
man työkaluja, voit kiinnitysmutterin

9

 sijasta

käyttää pikakiinnitysmutteria

10

.

f

Pikakiinnitysmutteria 10 saa käyttää vain
hioma- ja katkaisulaikkojen kanssa.

Käytä yksinomaan virheetöntä, moitteettomas-
sa kunnossa olevaa pikakiinnitysmutteria 10.
Tarkista mutteria kiinnittäessäsi, että pikakiin-
nitysmutterin 10 sivu, jossa on tekstiä ei osoita
hiomalaikkaa; nuolen tulee osoittaa indeksi-
merkkiä 26.

Käytä karan lukituspai-
niketta

1

 hiomakaran

lukitsemiseen. Kierrä
hiomalaikkaa voimak-
kaasti myötäpäivään,
pikakiinnitysmutterin
kiristämiseksi.

Oikein kiinnitetyn, vau-
rioitumattoman pika-
kiinnitysmutterin voit
irrottaa sormivoimin
kiertämällä uurrettua
rengasta vastapäivään.

Älä koskaan irrota kiin-
nijuuttunutta pikakiin-
nitysmutteria pihdeil-
lä, vaan käytä sakara-
avainta.

 Aseta sakara-

avain mutteriin kuvan
osoittamalla tavalla.

26
