Česky

1 609 929 W54 | (9.3.10)

Bosch Power Tools

f

Po montáži brusného nástroje před
zapnutím zkontrolujte, zda je brusný
nástroj správně namontován a může se
volně otáčet. Zajistěte, aby se brusný
nástroj nedotýkal ochranného krytu nebo
dalších dílů.

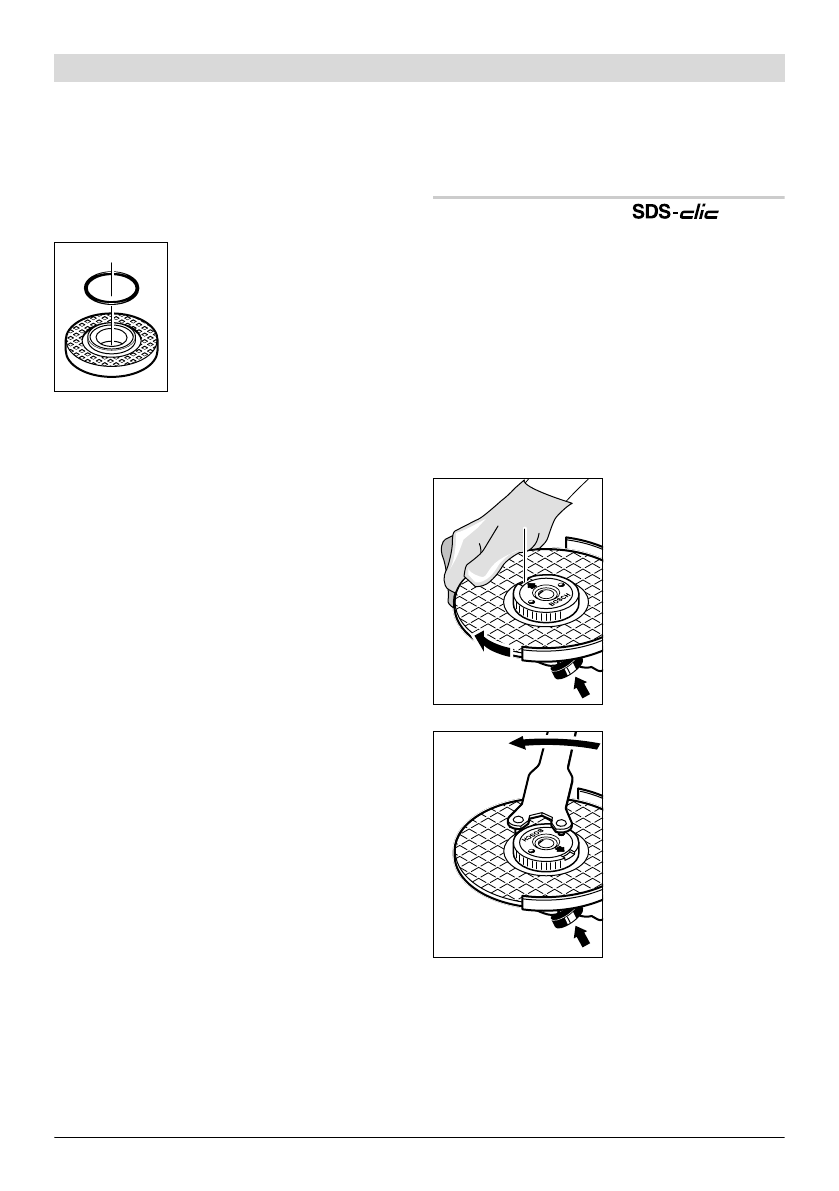

V upínací přírubě

7

 je okolo

středícího osazení nasazen díl
z umělé hmoty (o-kroužek).

Pokud o-kroužek chybí nebo
je poškozen,

 musí být

nezbytně nahrazen (obj. číslo
1 600 210 039) dříve, než se
namontuje upínací příruba

7

.

Lamelový brusný kotouč

f

Pro práce s lamelovým brusným kotoučem
namontujte vždy ochranu ruky 17.

Pryžový brusný talíř

f

Pro práce s pryžovým brusným talířem 19
namontujte vždy ochranu ruky 17.

Pořadí montáže je patrné na straně grafiky.

Před montáží pryžového brusného talíře

19

nasaďte 2 distanční podložky

18

 na brusné

vřeteno

4

.

Našroubujte kruhovou matici

21

 a utáhněte ji

klíčem se dvěma čepy.

Hrncový kartáč/kotoučový kartáč

f

Pro práce s hrncovým kartáčem nebo
kotoučovým kartáčem namontujte vždy
ochranu ruky 17.

Pořadí montáže je patrné na straně grafiky.

Hrncový kartáč/kotoučový kartáč se musí nechat
našroubovat tak daleko na brusné vřeteno, aby
pevně přiléhal na přírubě brusného vřetene na
konec závitu. Hrncový kartáč/kotoučový kartáč
pevně utáhněte stranovým klíčem.

Brusný hrnec

f

Pro práce s brusným hrncem namontujte
speciální ochranný kryt 14.

Brusný hrnec

15

 by měl vždy jen natolik vyčnívat

z ochranného krytu

14

, jak je to pro příslušný

případ opracování nezbytně nutné. Ochranný
kryt

14

 nastavte na tuto míru.

Pořadí montáže je patrné na straně grafiky.

Našroubujte upínací matici

9

 a pevně ji utáhněte

klíčem se dvěma čepy

16

.

Rychloupínací matice

K snadné výměně brusných nástrojů bez použití
dalších nástrojů můžete místo upínací matice

9

použít rychloupínací matici

10

.

f

Rychloupínací matice 10 smí být použita jen
pro brusné nebo dělící kotouče.

Použijte pouze bezvadnou, nepoškozenou
rychloupínací matici 10.

Při našroubování dbejte na to, aby popsaná
strana rychloupínací matice 10 neukazovala k
brusnému kotouči; šipka musí ukazovat na
indexovou značku 26.

Stlačte aretační
tlačítko vřetene

1

, aby

se brusné vřeteno
zajistilo. Pro pevné
utažení rychloupínací
matice otočte brusný
kotouč silou ve směru
hodinových ručiček.

Řádně upevněnou,
nepoškozenou
rychloupínací matici
můžete uvolnit rukou
otáčením rýhovaného
kroužku proti směru
hodinových ručiček.

Pevně usazenou
rychloupínací matici
nikdy neuvolňujte
pomocí kleští, nýbrž
použijte klíč se dvěma

čepy.

 Klíč se dvěma čepy nasaďte jak je

zobrazeno na obrázku.

26
