 Français |

45

Bosch Power Tools

1 609 929 W54 | (9.3.10)

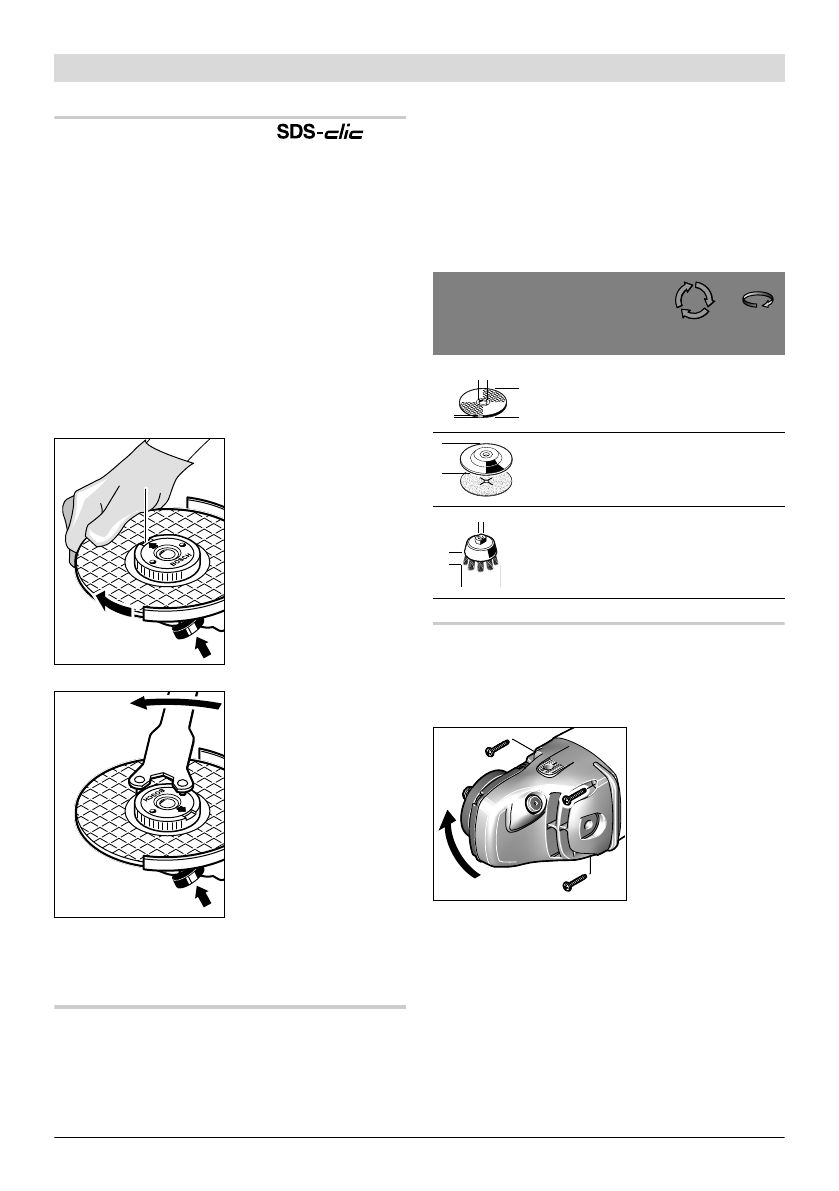

Ecrou de serrage rapide

Pour permettre un remplacement facile des dis-
ques à tronçonner sans utilisation d’autres
outils, il est possible d’utiliser l’écrou de serrage
rapide

10

 au lieu de l’écrou de serrage

9

.

f

L’écrou de serrage rapide 10 ne doit être
utilisé qu’avec les disques à meuler et à dé-
grossir.

N’utilisez qu’un écrou de serrage rapide 10 en
parfait état.
Lors du vissage, veillez à ce que la face avec le
marquage de l’écrou de serrage rapide 10 ne
soit pas dirigée vers la meule; la flèche doit
être dirigée vers la marque 26.

Afin de bloquer la bro-
che d’entraînement,
appuyez sur le disposi-
tif de blocage de la
broche

1

. Afin de ser-

rer l’écrou de serrage
rapide, tournez forte-
ment la meule dans le
sens des aiguilles
d’une montre.

Un écrou de serrage ra-
pide non endommagé
qui a été correctement
fixé peut être desser-
rée à la main en tour-
nant l’anneau moleté
dans le sens inverse
des aiguilles d’une
montre.

Ne desserrez jamais
un écrou de serrage
rapide bloqué au

moyen d’une pince mais utilisez une clé à er-
gots.

 Positionnez la clé à ergots conformément

à la figure.

Outils de meulage autorisés

Tous les outils de meulage figurant dans ces ins-
tructions d’utilisation peuvent être utilisés.

La vitesse de rotation admissible [min

-1

] ou la vi-

tesse circonférentielle [m/s] des outils de meu-
lage utilisés doit correspondre au moins aux in-
dications figurant sur le tableau ci-dessous.
En conséquence, respectez la

vitesse de rota-

tion ou la vitesse circonférentielle

 admissible

figurant sur l’étiquette de l’outil de meulage.

Pivoter le carter d’engrenage

f

Avant d’effectuer des travaux sur l’outil
électroportatif, retirez la fiche de la prise
de courant.

Il est possible de
faire pivoter le car-
ter d’engrenage par
paliers de 90 ° . Ceci
permet de mettre
l’interrupteur Mar-
che/Arrêt dans une
position de manie-
ment favorable à
des utilisations spé-

cifiques, p. ex. pour des travaux de tronçonnage
effectués au moyen du carter d’aspiration avec
glissière de guidage

23

 ou pour les gauchers.

Desserrez les 4 vis et retirez-les. Faites pivoter
le carter d’engrenage avec précaution

et sans le

désolidariser du carter machine

 pour le mettre

dans sa nouvelle position. Resserrez à fond les
4 vis.

26

max.

[mm]

[mm]

D

b

d

[min

-1

] [m/s]

180
230

8
8

22,2
22,2

8 500
6 500

80
80

180
230

–

–

8 500
6 500

80
80

100 30 M 14

8 500

45

b

d

D

D

D

b

d
