 | Svenska

1 609 929 W54 | (9.3.10)

Bosch Power Tools

f

Kontrollera efter montering och före start
av slipverktyget att det monterats på rätt
sätt och kan rotera fritt. Kontrollera att slip-
verktyget inte berör sprängskyddet eller
andra delar.

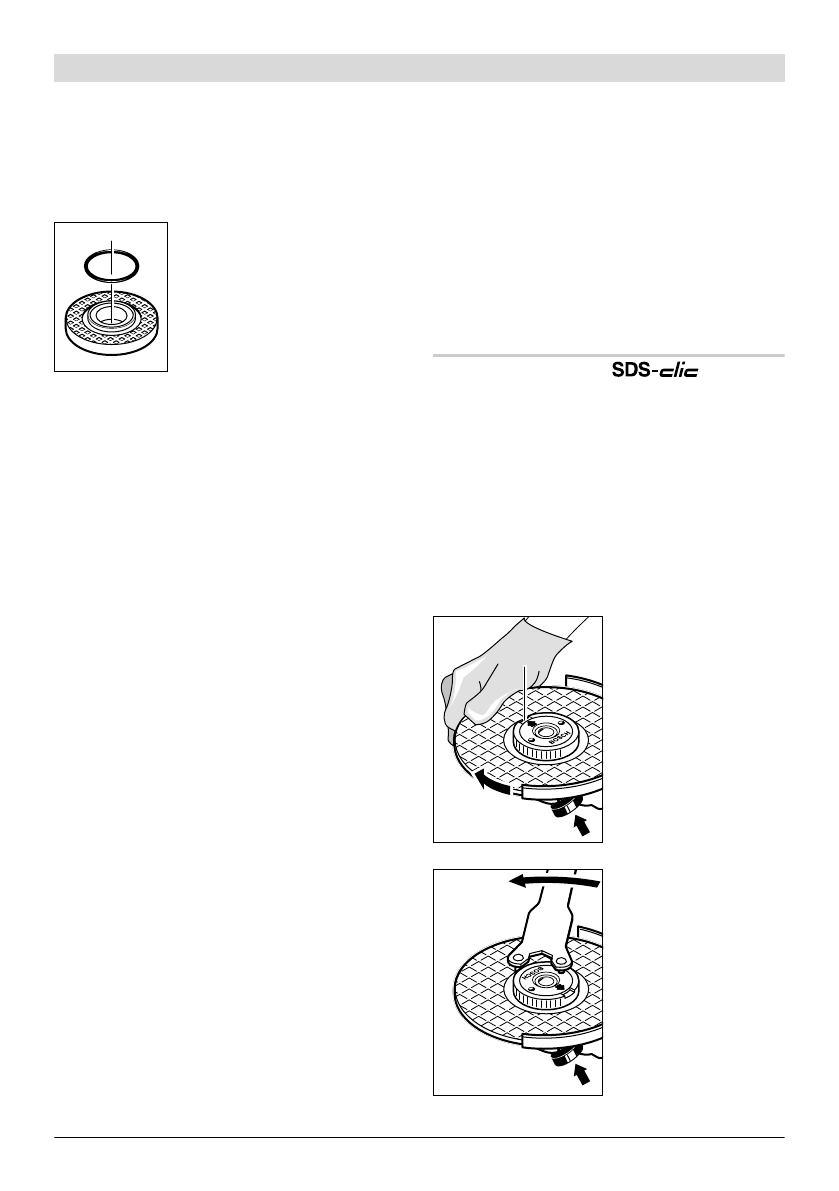

I stödflänsen

7

 finns kring cen-

treransatsen en plastdel
(O-ring) insatt.

Om O-ringen

saknas eller är skadad

 måste

måste den ovillkorligen ersät-
tas (objektnummer
1 600 210 039) innan stödflän-
sen

7

 monteras.

Lamellslipskiva

f

För arbeten med lamellslipskiva ska hand-
skyddet 17 monteras.

Gummisliprondell

f

För arbeten med gummisliprondell 19 ska
handskyddet 17 monteras.

Ordningsföljden vid montering visas på grafiksi-
dan.
Innan gummisliprondellen

19

 monteras ska 2

distansbrickor

18

 skjutas upp på slipspindeln

4

.

Skruva på rundmuttern

21

 och dra fast med två-

stiftsnyckeln.

Koppborste/skivborste

f

För arbeten med koppborste eller skivbor-
ste ska handskyddet 17 monteras.

Ordningsföljden vid montering visas på grafiksi-
dan.
Koppborsten/skivborsten måste kunna skruvas
upp på slipspindeln så långt att den ligger sta-
digt an mot slipspindelflänsen vid ändan på slip-
spindelgängan. Spänn fast koppborsten/skiv-
borsten med fast skruvnyckel.

Slipkopp

f

För arbeten med slipkopp ska det speciella
sprängskyddet 14 monteras.

Slipkoppen

15

 får endast stå ut över spräng-

skyddet

14

 till den grad som krävs för aktuellt

arbete. Ställ in sprängskyddet

14

 på detta mått.

Ordningsföljden vid montering visas på grafiksi-
dan.
Skruva upp spännmuttern

9

 och dra fast den

med tvåstiftsnyckeln

16

.

Snabbspännmutter

För snabbt och enkelt byte av slipverktyg utan
hjälp av verktyg kan i stället för spännmuttern

9

snabbspännmuttern

10

 användas.

f

Snabbspännmuttern 10 får endast använ-
das för slip- och kapskivor.

Använd endast felfri, oskadad snabbspänn-
mutter 10.
Se vid påskruvning till att texten på snabb-
spännmuttern 10 inte ligger mot slipskivan; pi-
len måste vara riktad mot indexmärket 26.

Tryck på spindelns lås-
knapp

1

 för låsning av

slipspindeln. För åt-
dragning av snabb-
spännmuttern vrid slip-
skivan kraftigt medurs.

En ordentligt fastspänd
och oskadad snabb-
spännmutter kan för
hand s när den räfflade
ringen vrids moturs.

Lossa aldrig en hårtsit-
tande snabbspänn-
mutter med tång utan
använd tvåstiftsnyck-
eln.

 Lägg an tvåstifts-

nyckeln som bilden vi-
sar.

26
