Slibe-/skæreskive

Overhold målene på slibeværktøjet. Huldiamete-
ren skal passe til holdeflangen. Brug hverken
adaptere eller reduktionsstykker.
Bruges diamant-skæreskiver, skal man være op-
mærksom på, at drejeretningspilen på diamant-
skæreskiven og el-værktøjets drejeretning stem-
mer overens (se drejeretningspil på gearhoved).
Monteringens rækkefølge ses på den grafiske side.
Slibe-/skæreskiven fastgøres ved at åbne spæn-
demøtrikken

9

 og spænde den igen med tapnøg-

len, se afsnit „Lynspændemøtrik “.

f

Når slibeværktøjet er monteret, kontrolle-
res det for korrekt montering og at det kan
bevæges frit, før el-værktøjet tændes. Sørg
for, at slibeværktøjet ikke rager imod be-
skyttelseskappen eller andre dele.

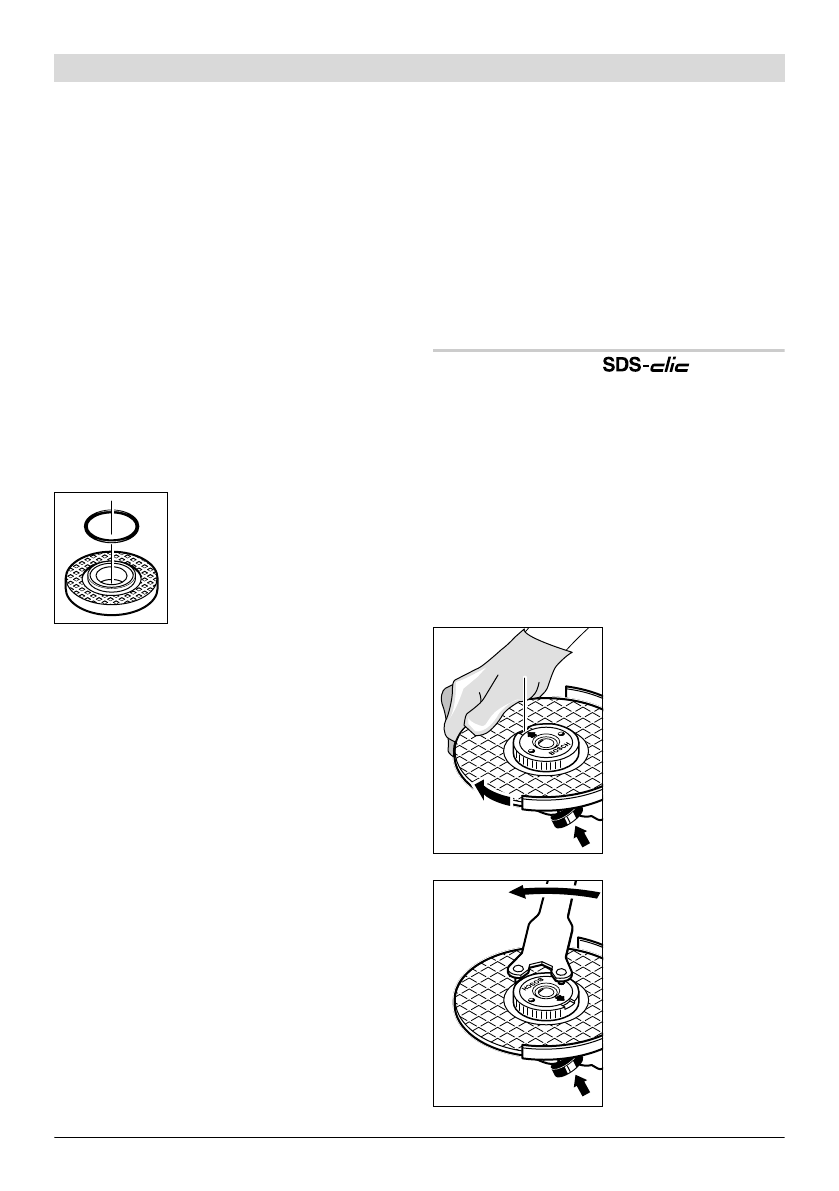

Holdeflangen

7

 er forsynet

med en kunststofdel (O-ring) i
midterkanten.

Mangler O-rin-

gen eller er den beskadiget,

skal den ubetinget erstattes
(best.nr. 1 600 210 039), før
holdeflangen

7

 monteres.

Lamelslibeskive

f

Montér altid håndbeskyttelsen 17 til arbej-
de med lamelslibeskiven.

Gummi-slibeskive

f

Montér altid håndbeskyttelsen 17 til arbej-
de med gummibagskiven 19.

Monteringens rækkefølge ses på den grafiske side.
Anbring før montering af gummibagskiven

19

 de

2 afstandsskiver

18

 på slibespindlen

4

.

Skru den runde møtrik

21

 på og spænd den med

tapnøglen.

Kopbørste/skivebørste

f

Montér til arbejde med kopbørsten eller
skivebørsten altid håndbeskyttelsen 17.

Monteringens rækkefølge ses på den grafiske side.
Kopbørsten/skivebørsten skal kunne skrues så
meget på slibespindlen, at den ligger fast på sli-
bespindelflangen for enden af slibespindelge-
vindet. Spænd kopbørsten/skivebørsten fast
med en gaffelnøgle.

Kopsten

f

Montér til arbejde med kopsten den spe-
cielle beskyttelsesskærm 14.

Kopstenen

15

 skal kun rage så meget ud af be-

skyttelsesskærmen

14

 som ubetinget nødven-

digt for det pågældende arbejde. Indstil beskyt-
telsesskærmen

14

 på dette mål.

Monteringens rækkefølge ses på den grafiske side.
Skru spændemøtrikken

9

 på og spænd den med

tapnøglen

16

.

Lynspændemøtrik

Til nemt slibeværktøjsskift uden brug af yderli-
gere værktøj kan du bruge lynspændemøtrikken

10

 i stedet for spændemøtrikken

9

.

f

Lynspændemøtrikken 10 må kun bruges til
slibe- eller skæreskiver.

Brug kun en korrekt, ubeskadiget lynspænde-
møtrik 10.
Sørg under påskruningen for, at tekstsiden på
lynspændemøtrikken 10 ikke peger hen imod
slibeskiven; pilen skal pege hen på indeksmær-
ket 26.

Tryk på spindel-låseta-
sten

1

 for at justere sli-

bespindlen. Lynspæn-
demøtrikken spændes
ved at dreje slibeski-
ven kraftigt mod højre.

En korrekt fastgjort,
ubeskadiget lynspæn-
demøtrik løsnes ved at
dreje fingerringen mod
venstre.

Løsne aldrig en fast-
siddende lynspænde-
møtrik med en tang,
men derimod med tap-
nøglen.

 Anbring tap-

nøglen som vist på bil-
ledet.

26
