Schleif-/Trennscheibe

Beachten Sie die Abmessungen der Schleifwerk-
zeuge. Der Lochdurchmesser muss zum Aufnah-
meflansch passen. Verwenden Sie keine Adap-
ter oder Reduzierstücke.
Achten Sie bei der Verwendung von Diamant-
Trennscheiben darauf, dass der Drehrichtungs-
pfeil auf der Diamant-Trennscheibe und die
Drehrichtung des Elektrowerkzeuges (siehe
Drehrichtungspfeil auf dem Getriebekopf) über-
einstimmen.
Die Reihenfolge der Montage ist auf der Gra-
fikseite ersichtlich.
Zum Befestigen der Schleif-/Trennscheibe
schrauben Sie die Spannmutter

9

 auf und span-

nen diese mit dem Zweilochschlüssel, siehe Ab-
schnitt „Schnellspannmutter “.

f

Überprüfen Sie nach der Montage des
Schleifwerkzeuges vor dem Einschalten, ob
das Schleifwerkzeug korrekt montiert ist
und sich frei drehen kann. Stellen Sie si-
cher, dass das Schleifwerkzeug nicht an der
Schutzhaube oder anderen Teilen streift.

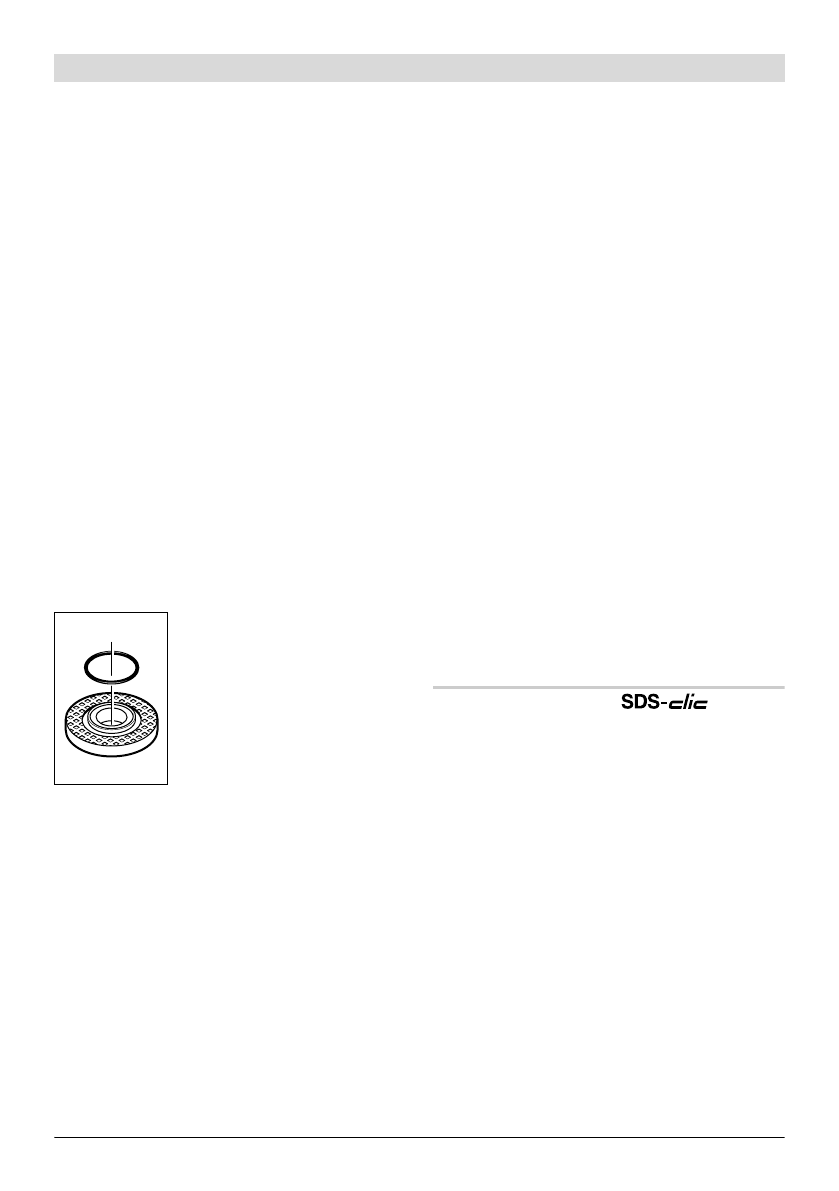

Im Aufnahmeflansch

7

 ist um

den Zentrierbund ein Kunst-
stoffteil (O-Ring) eingesetzt.

Fehlt der O-Ring oder ist er
beschädigt,

 muss er unbe-

dingt ersetzt werden (Sach-
nummer 1 600 210 039), be-
vor der Aufnahmeflansch

7

montiert wird.

Fächerschleifscheibe

f

Montieren Sie für Arbeiten mit der Fächer-
schleifscheibe immer den Handschutz 17.

Gummi-Schleifteller

f

Montieren Sie für Arbeiten mit dem Gummi-
schleifteller 19 immer den Handschutz 17.

Die Reihenfolge der Montage ist auf der Gra-
fikseite ersichtlich.
Setzen Sie vor der Montage des Gummischleif-
tellers

19

 die 2 Distanzscheiben

18

 auf die

Schleifspindel

4

.

Schrauben Sie die Rundmutter

21

 auf und span-

nen Sie diese mit dem Zweilochschlüssel.

Topfbürste/Scheibenbürste

f

Montieren Sie für Arbeiten mit der Topf-
bürste oder Scheibenbürste immer den
Handschutz 17.

Die Reihenfolge der Montage ist auf der Gra-
fikseite ersichtlich.
Die Topfbürste/Scheibenbürste muss sich so
weit auf die Schleifspindel schrauben lassen,
dass sie am Schleifspindelflansch am Ende des
Schleifspindelgewindes fest anliegt. Spannen
Sie die Topfbürste/Scheibenbürste mit einem
Gabelschlüssel fest.

Schleiftopf

f

Montieren Sie für Arbeiten mit dem Schleif-
topf die spezielle Schutzhaube 14.

Der Schleiftopf

15

 sollte immer nur soweit aus

der Schutzhaube

14

 ragen, wie dies für den je-

weiligen Bearbeitungsfall unbedingt erforder-
lich ist. Stellen Sie die Schutzhaube

14

 auf die-

ses Maß ein.
Die Reihenfolge der Montage ist auf der Gra-
fikseite ersichtlich.
Schrauben Sie die Spannmutter

9

 auf und zie-

hen Sie diese mit dem Zweilochschlüssel

16

fest.

Schnellspannmutter

Zum einfachen Schleifwerkzeugwechsel ohne
die Verwendung weiterer Werkzeuge können Sie
anstatt der Spannmutter

9

 die Schnellspann-

mutter

10

 verwenden.

f

Die Schnellspannmutter 10 darf nur für
Schleif- oder Trennscheiben verwendet
werden.

Verwenden Sie nur eine einwandfreie, unbe-
schädigte Schnellspannmutter 10.
Achten Sie beim Aufschrauben darauf, dass
die beschriftete Seite der Schnellspannmutter
10 nicht zur Schleifscheibe zeigt; der Pfeil
muss auf die Indexmarke 26 zeigen.
