Hrvatski

1 609 929 W54 | (9.3.10)

Bosch Power Tools

Štitnik za rezanje

f

Kod rezanja sa kompozitnim brusnim
sredstvima za rezanje koristite uvijek
štitnik za rezanje 12.

f

Kod rezanja kamena treba osigurati
zadovoljavajuće odsisavanje prašine.

Štitnik za rezanje

12

 se ugrađuje kao i štitnik za

brušenje

5

.

Usisna hauba za rezanje sa vodilicama

Usisna hauba za rezanje sa vodilicama

23

montira se kao štitnik za brušenje

5

.

Dodatna ručka

f

Vaš električni alat koristite samo s dodat-
nom ručkom 3.

Dodatnu ručku

3

 uvijte na glavu prijenosnika

desno ili lijevo, ovisno od načina rada.

Zaštita ruku

f

Za radove sa gumenim brusnim tanjurom 19
ili sa lončastom četkom/pločastom četkom/
lepezastom brusnom pločom uvijek
montirajte štitnik za ruke 17.

Štitnik za ruke

17

 pričvrstite sa dodatnom

ručkom

3

.

Montaža brusnih alata

f

Prije svih radova na električnom alatu
izvucite mrežni utikač iz utičnice.

f

Brusne ploče i brusne ploče za rezanje kod
rada se jako zagriju, te ih ne treba dirati
prije nego što se ohlade.

Očistite brusno vreteno

4

 i sve dijelove koje

treba montirati.

Za stezanje i otpuštanje brusnih alata, za
utvrđivanje brusnog vretena pritisnite tipku za
utvrđivanje vretena

1

.

f

Tipku za utvrđivanje vretena pritisnite samo
dok brusno vreteno miruje.

Električni alat bi

se inače mogao oštetiti.

Brusne ploče/Brusne ploče za rezanje

Pazite na dimenzije brusnih alata. Promjer
otvora mora odgovarati steznoj prirubnici. Ne
koristite adapter ili redukcijski element.

Kod primjene dijamantnih ploča za rezanje
pazite da se poklopi strelica smjera rotacije na
dijamantnoj ploči za rezanje sa smjerom rotacije
električnog alata (vidjeti smjer rotacije na glavi
prijenosnika).

Redoslijed montaže je vidljiv na stranici sa
slikama.

Za pričvršćenje brusne ploče/ploče za rezanje
navrnite steznu maticu

9

 i stegnite je sa

račvastim ključem, vidjeti poglavlje, vidjeti
poglavlje

„

Brzostežuća matica

“

.

f

Nakon montaže brusnog alata, prije
uključivanja provjerite da li je brusni alat
ispravno montiran i da li se može slobodno
okretati. Brusna ploča ne smije strugati po
štitniku ili nekim drugim dijelovima.

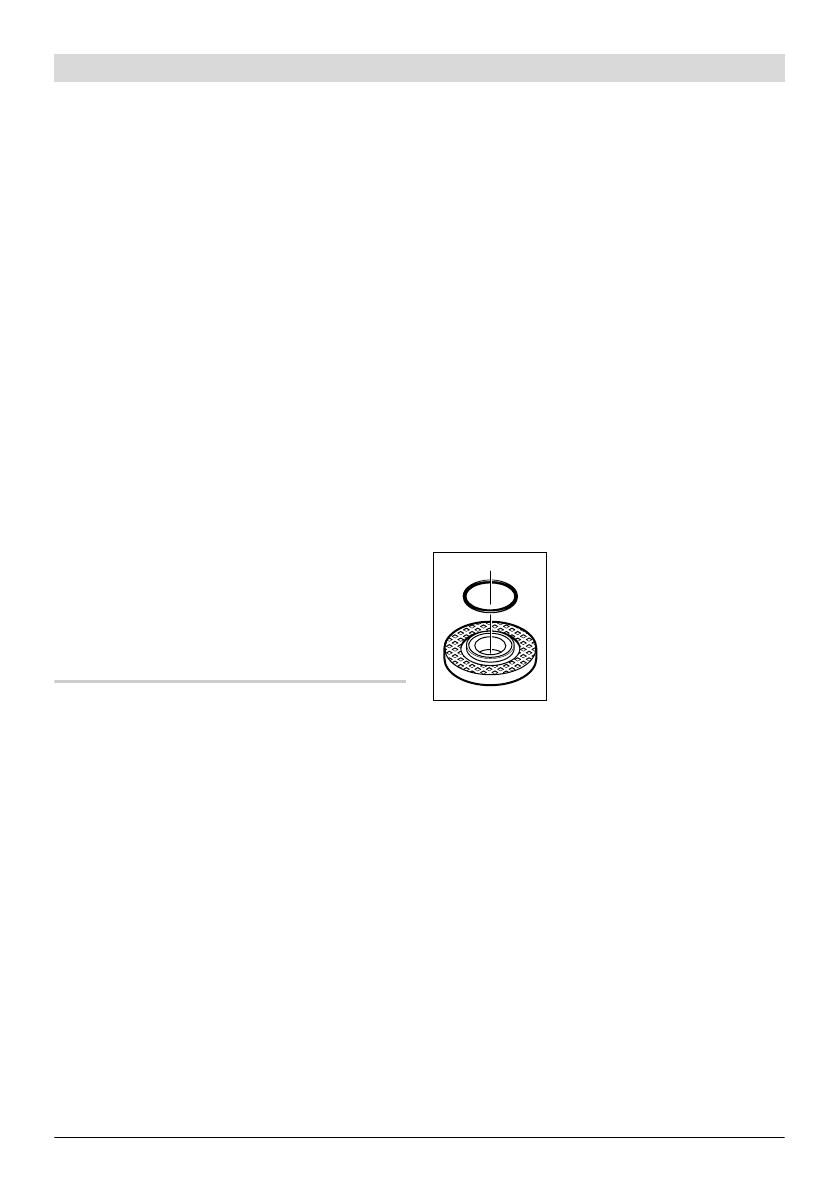

U steznoj prirubnici

7

 je oko

naslona za centriranje umetnut
plastični dio (O-prsten).

Ako

nedostaje O-prsten ili je
oštećen,

 mora se neizostavno

zamijeniti (kataloški br.
1 600 210 039), prije nego što
se montira stezna prirubnica

7

.

Lepezasta brusna ploča

f

Za radove sa lepezastom brusnom pločom
montirajte uvijek štitnik za ruke 17.

Gumeni brusni tanjur

f

Za radove sa gumenim brusnim tanjurom 19
montirajte uvijek štitnik za ruke 17.

Redoslijed montaže je vidljiv na stranici sa
slikama.

Prije montaže gumenog brusnog tanjura

19

stavite 2 distantne pločice

18

 na brusno vreteno

4

.

Navrnite okruglu maticu

21

 i stegnite je

račvastim ključem.
