Vejárovitý brúsny kotúč

f

Ak budete pracovať pomocou vejárovitého
brúsneho kotúča, namontujte vždy chránič
prstov 17.

Gumený brúsny tanier

f

Ak budete pracovať pomocou gumeného
brúsneho taniera 19, namontujte vždy
chránič prstov 17.

Postup montáže vidno na grafickej strane tohto
Návodu na používanie.

Pred montážou gumeného brúsneho taniera

19

namontujte vždy 2 dištančné podložky

18

 na

brúsne vreteno

4

.

Naskrutkujte okrúhlu upínaciu maticu

21

 a

potom ju dotiahnite pomocou kolíkového kľúča.

Miskovitá kefa/kotúčová kefa

f

Ak budete pracovať pomocou miskovitej
kefy alebo pomocou kotúčovej kefy,
namontujte vždy chránič prstov 17.

Postup montáže vidno na grafickej strane tohto
Návodu na používanie.

Miskovitá kefa/kotúčová kefa sa musí dať
naskrutkovať na brúsne vreteno tak ďaleko, aby
na prírubu brúsneho vretena pevne dosadala na
konci závitu brúsneho vretena. Utiahnite
miskovitú kefu/kotúčovú kefu pomocou
vidlicového kľúča.

Brúsny hrniec

f

Ak budete pracovať s brúsnym hrncom,
namontujte vždy špeciálny ochranný kryt
14.

Brúsny hrniec

15

 by mal vyčnievať spod

špeciálneho ochranného krytu

14

 len tak

ďaleko, ako je to pre konkrétny prípad
obrábania bezpodmienečne potrebné. Nastavte
ochranný kryt

14

 do takejto vzdialenosti.

Postup montáže vidno na grafickej strane tohto
Návodu na používanie.

Naskrutkujte upínaciu maticu

9

 a potom ju po-

mocou kolíkového kľúča

16

 dotiahnite.

Rýchloupínacia matica

Na jednoduchú výmenu brúsneho nástroja bez
použitia ďalšieho náradia môžete namiesto
upínacej matice

9

 použiť rýchloupínaciu maticu

10

.

f

Rýchloupínacia matica 10 sa smie používať
len pre brúsne a rezacie kotúče.

Používajte len bezchybnú a nepoškodenú
rýchloupínaciu maticu 10.

Pri naskrutkovaní dávajte pozor na to, aby
strana s textom rýchloupínacej matice 10
nebola obrátená k brúsnemu kotúču; šípka
musí smerovať k indexovej značke 26.

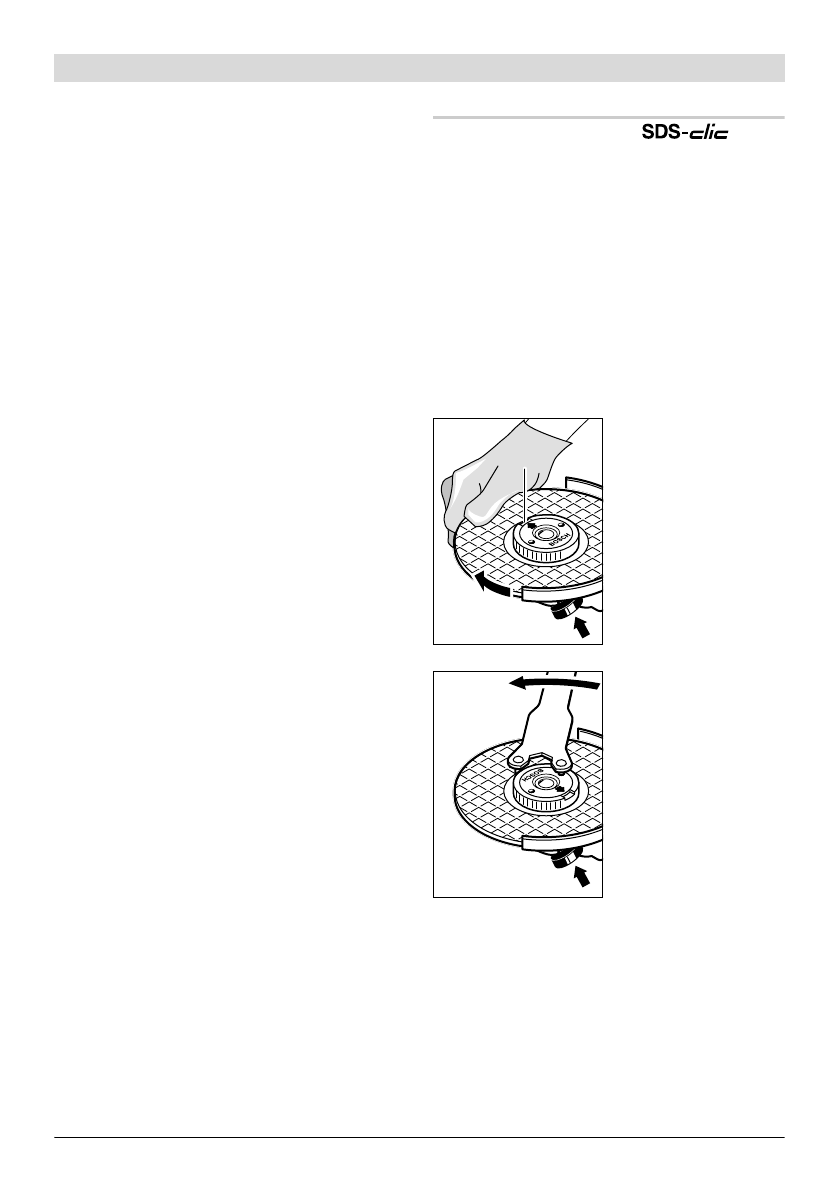

Stlačte aretačné
tlačidlo vretena

1

, ak

chcete aretovať brúsne
vreteno. Na utiahnutie
rýchloupínacej matice
otočte energicky
brúsny kotúč v smere
pohybu hodinových
ručičiek.

Správne upevnená a
nepoškodená
rýchloupínacia matica
sa dá uvoľniť rukou
otočením ryhovaného
prstenca proti smeru
pohybu hodinových
ručičiek.

Zablokovanú
rýchloupínaciu maticu
nikdy neuvoľňujte
kliešťami, vždy

použite na tento účel kolíkový kľúč.

 Kolíkový

kľúč nasaďte podľa obrázka.
