Slovensko

 |

333

Bosch Power Tools

1 609 929 W54 | (9.3.10)

Lončasta ščetka/ploščata ščetka

f

Za dela, kjer uporabljate krtačne lonce ali
krtačne kolute, vedno montirajte ščitnik za
roke 17.

Zaporedje montaže je prikazano na strani z
grafiko.

Lončasta ščetka/ploščata ščetka mora biti na
brusilno vreteno privita tako, da trdno nalega na
prirobnici brusilnega vretena na koncu navoja.
Lončasto ščetko/ploščato ščetko trdno privijte z
viličastim ključem.

Brusni lonec

f

Za dela, kjer uporabljate brusne lonce,
montirajte posebni zaščitni pokrov 14.

Brusni lonec

15

 mora segati le toliko iz

zaščitnega pokrova

14

, kolikor je to pri vsakem

konkretnem primeru obdelave nujno potrebno.
Zaščitni pokrov

14

 nastavite na to mero.

Zaporedje montaže je prikazano na strani z
grafiko.

Privijte vpenjalno matico

9

 in jo zategnite s

ključem za vpenjalno matico z dvema luknjama

16

.

Hitrovpenjalna matica

Za enostavnejšo zamenjavo brusilnega orodja
brez uporabe dodatnih orodij lahko namesto
napenjalne matice

9

 uporabite hitrovpenjalno

matico

10

.

f

Hitrovpenjalna matica 10 se lahko uporablja
samo za brusilne kolute in rezalne plošče.

Uporabljajte samo brezhibne, nepoškodovane
hitrovpenjalne matice 10.

Pri privijanju pazite, da bo popisana stran
hitrovpenjalne matice 10 obrnjena proč od
brusilne plošče; puščica naj kaže indeksno
oznako 26.

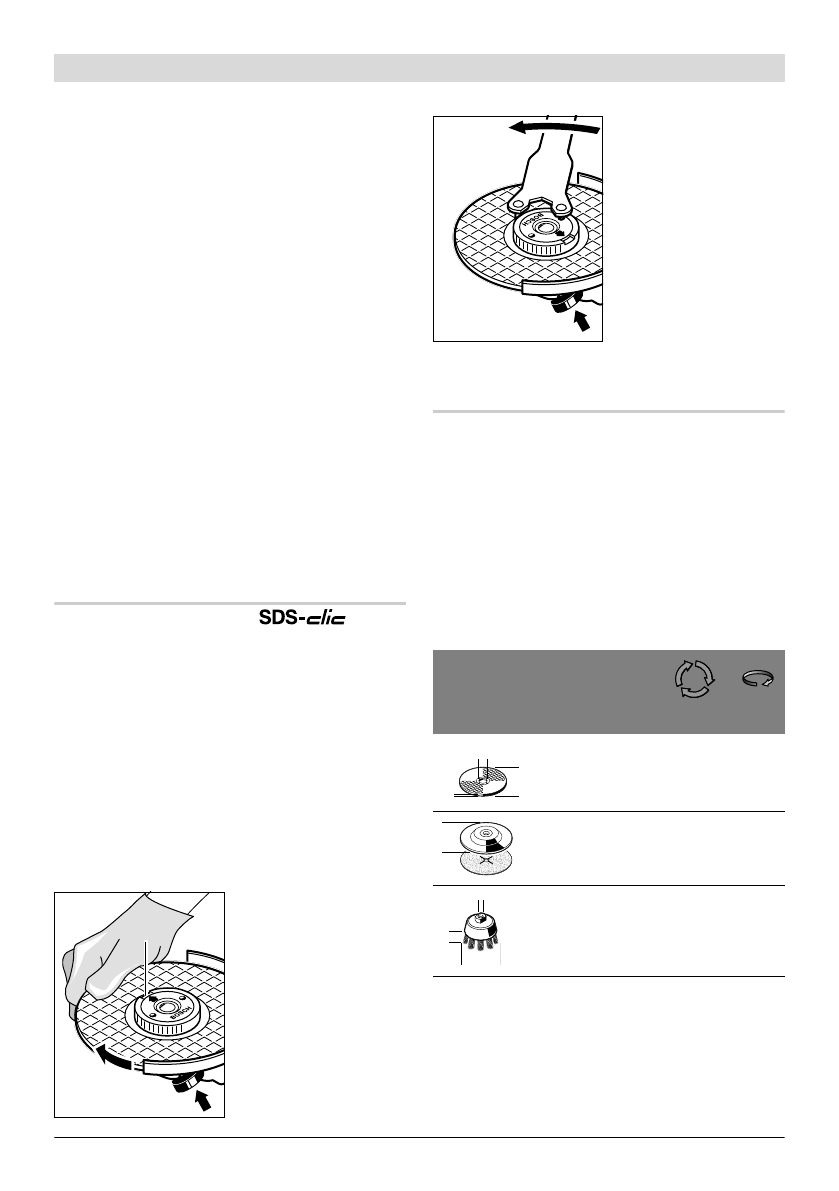

Pritisnite tipko za
aretiranje vretena

1

 in

fiksirajte brusilno
vreteno. Trdno privijte
hitrovpenjalno matico
z obračanjem
brusilnega koluta v
urini smeri.

Pravilno pritrjeno,
nepoškodovano
hitrovpenjalno matico
lahko ročno odvijete z
obračanjem
narebričenega prstana
v protiurni smeri.

Hitrovpenjalne
matice, ki je obtičala
na vretenu, nikoli ne
odvijajte s kleščami,
ampak uporabite ključ

z dvema luknjama.

 Ključ z dvema luknjama

namestite tako, kot je prikazano na sliki.

Dovoljena brusilna orodja

Uporabljate lahko vsa brusilna orodja, ki so
navedena v tem navodilu za uporabo.

Dovoljeno število vrtljajev [min

-1

] oziroma

obodna hitrost [m/s] uporabljenenih brusilnih
orodij morata znašati najmanj toliko, kolikor
znašajo vrednosti v spodnji tabeli.

Upoštevajte torej dovoljeno

število vrtljajev

oziroma obodno hitrost

 na etiketi brusilnega

orodja.

26

maks.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

180
230

8
8

22,2
22,2

8 500
6 500

80
80

180
230

–

–

8 500
6 500

80
80

100

30

M 14

8 500

45

b

d

D

D

D

b

d
