172

 |

Eλληνικά

1 609 929 W54 | (9.3.10)

Bosch Power Tools

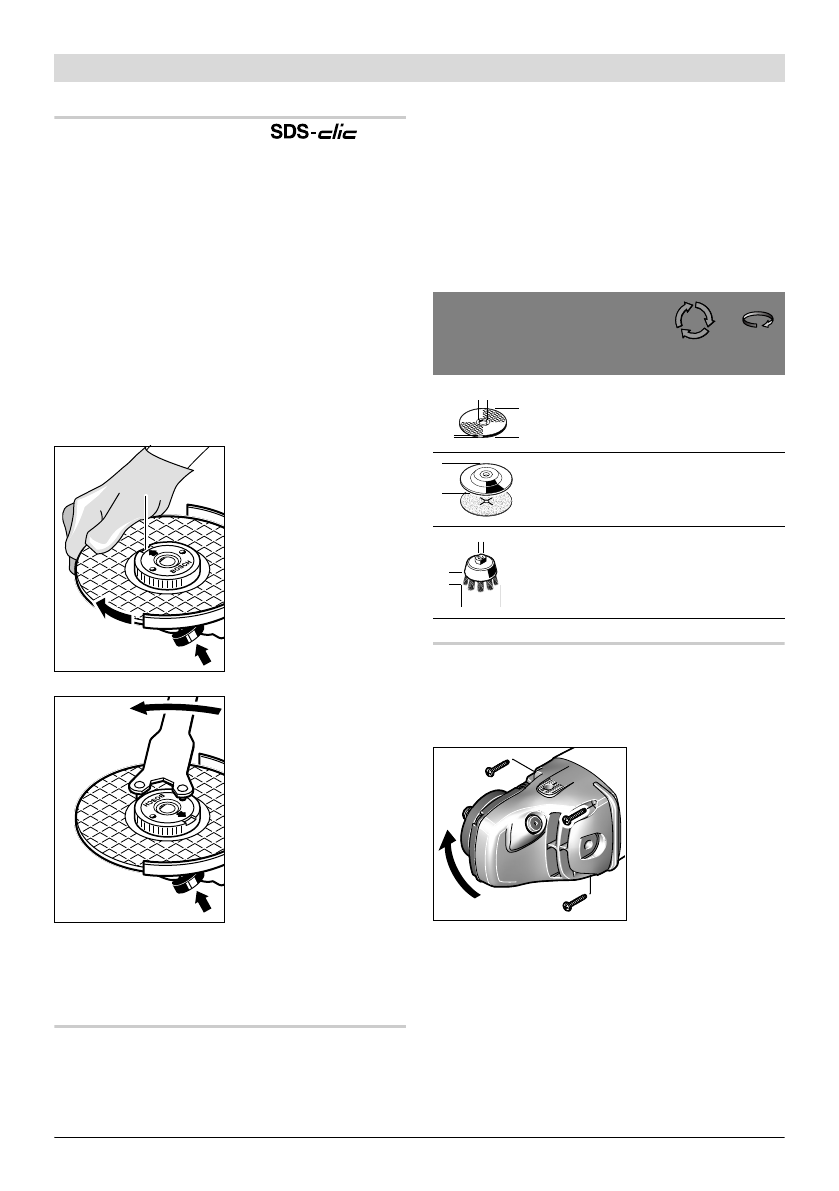

Παξιμάδι ταχυσύσφιξης

Για την απλή και άνετη αντικατάσταση του
λειαντικού εργαλείου, χωρίς τη βοήθεια άλλων
εργαλείων, μπορείτε, αντί του παξιμαδιού
σύσφιξης

9

, να χρησιμοποιήσετε το παξιμάδι

ταχυσύσφιξης

10

.

f

Το παξιμάδι ταχυσύσφιξης 10 επιτρέπεται
να χρησιμοποιηθεί μόνο για λειαντικούς
δίσκους ή για δίσκους κοπής.

Να χρησιμοποιείτε πάντοτε άψογα και σώα
παξιμάδια ταχυσύσφιξης 10.

Κατά το βίδωμα να προσέχετε, η πλευρά του
παξιμαδιού ταχυσύσφιξης 10 με την επιγραφή
να μη δείχνει προς το λειαντικό δίσκο. Το βέλος
πρέπει να δείχνει επάνω στον ενδείκτη 26.

Πατήστε το πλήκτρο
μανδάλωσης άξονα

1

για να ακινητοποιήσετε
τον άξονα. Γυρίστε το
λειαντικό δίσκο με το
χέρι δυνατά με
ωρολογιακή φορά για
να σφίξετε το παξιμάδι
ταχυσύσφιξης.

Ένα κανονικά
σφιγμένο, ανέπαφο (μη
χαλασμένο) παξιμάδι
ταχυσύσφιξης λύνεται
γυρίζοντας τον
αυλακωτό δακτύλιο με
το χέρι με φορά
αντίθετη της
ωρολογιακής.

Σε περίπτωση που το
παξιμάδι
ταχυσύσφιξης

σφηνώσει, μην το λύσετε ποτέ με πένσα ή
τανάλια αλλά χρησιμοποιήστε γι’ αυτό το
γαντζόκλειδο.

Τοποθετήστε το γαντζόκλειδο

όπως φαίνεται στην εικόνα.

Κατάλληλα λειαντικά εργαλεία

Μπορείτε να χρησιμοποιήσετε όλα τα λειαντικά
εργαλεία που αναφέρονται σ’ αυτές τις οδηγίες
χειρισμού.

Ο επιτρεπτός αριθμός στροφών [min

-1

] ή,

ανάλογα, η περιφερειακή ταχύτητα [m/s] των
υπό χρήση λειαντικών εργαλείων πρέπει να
ανταποκρίνεται τουλάχιστον στα στοιχεία του
πίνακα που ακολουθεί.

Γι’ αυτό πρέπει να προσέχετε

τον αριθμό

στροφών ή την περιφερειακή ταχύτητα

 στην

πινακίδα του λειαντικού εργαλείου.

Περιστροφή της κεφαλής συμπλέκτη

f

Βγάζετε το φις από την πρίζα πριν από
οποιαδήποτε εργασία στο ηλεκτρικό
εργαλείο.

Μπορείτε να
γυρίσετε την κεφαλή
συμπλέκτη
βαθμηδόν ανά 90

°

.

Έτσι μπορείτε, σε
περιπτώσεις
διεξαγωγής ειδικών
εργασιών, π. χ. σε
εργασίες κοπής με
το κάλυμμα

αναρρόφησης με συρόμενο οδηγό

23

 ή για

εργασίες για αριστερόχειρες, να θέσετε το
διακόπτη ON/OFF σε μια ανάλογα ευνοϊκότερη
θέση.

Ξεβιδώστε τελείως τις 4 βίδες. Γυρίστε την
κεφαλή συμπλέκτη προσεκτικά

και χωρίς να την

αφαιρέσετε από το περίβλημα

 στη νέα θέση.

Σφίξτε πάλι καλά τις 4 βίδες.

26

μέγ.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

180
230

8
8

22,2
22,2

8 500
6 500

80
80

180
230

–

–

8 500
6 500

80
80

100

30

M 14

8 500

45

b

d

D

D

D

b

d
