Polski

 |

201

Bosch Power Tools

1 609 929 W54 | (9.3.10)

Ściernica wachlarzowa

f

Do pracy przy użyciu ściernicy
wachlarzowej należy zawsze montować
osłonę rąk 17.

Tarcza gumowa

f

Do pracy przy użyciu gumowego talerza
szlifierskiego 19 należy zawsze montować
osłonę rąk 17.

Kolejność montażu ukazana jest na stronach
graficznych.

Przed osadzeniem gumowego talerza
szlifierskiego

19

 należy założyć dwie podkładki

dystansowe

18

 na wrzeciono szlifierki

4

.

Nałożyć nakrętkę okrągłą

21

 i dokręcić ją klu-

czem dwutrzpieniowym.

Szczotka garnkowa/Szczotka tarczowa

f

Do pracy przy użyciu szczotki należy
zawsze montować osłonę rąk 17.

Kolejność montażu ukazana jest na stronach
graficznych.

Szczotkę garnkową/szczotkę tarczową należy
nasunąć na wrzeciono szlifierki tak głęboko, by
ściśle przylegała do kołnierza znajdującego się
na końcu wrzeciona. Szczotkę garnkową/tarczo-
wą należy dokręcić kluczem widełkowym.

Tarcza garnkowa

f

Do pracy przy użyciu tarczy garnkowej
należy zamontować specjalną pokrywę
ochronną 14.

Tarcza garnkowa

15

 powinna wystawać spod

pokrywy

14

 tylko w takim stopniu, jaki

konieczny jest do dokonania obróbki. Nastawić
pokrywę ochronną

14

 zgodnie z tym wymiarem.

Kolejność montażu ukazana jest na stronach
graficznych.

Nakręcić nakrętkę zaciskową

9

 i dokręcić ją

kluczem widełkowym

16

.

Nakrętka szybkomocująca

Aby uprościć montaż narzędzi szlifierskich
i wyelimnować stosowanie dodatkowych narzę-
dzi (kluczy), można zamiast zwykłej nakrętki
mocującej

9

 zastosować nakrętkę szybkomo-

cującą

10

.

f

Nakrętkę szybkomocującą 10 wolno
stosować tylko do mocowania tarcz
szlifierskich i tnących.

Stosowana nakrętka szybkomocująca 10 musi
być w nienagannym stanie technicznym.

W czasie montażu należy zwrócić uwagę, by ta
strona nakrętki szybkomocującej 10, na której
znajduje się napis nie była skierowana w
stronę tarczy szlifierskiej; strzałka musi
pokrywać się ze wskaźnikiem 26.

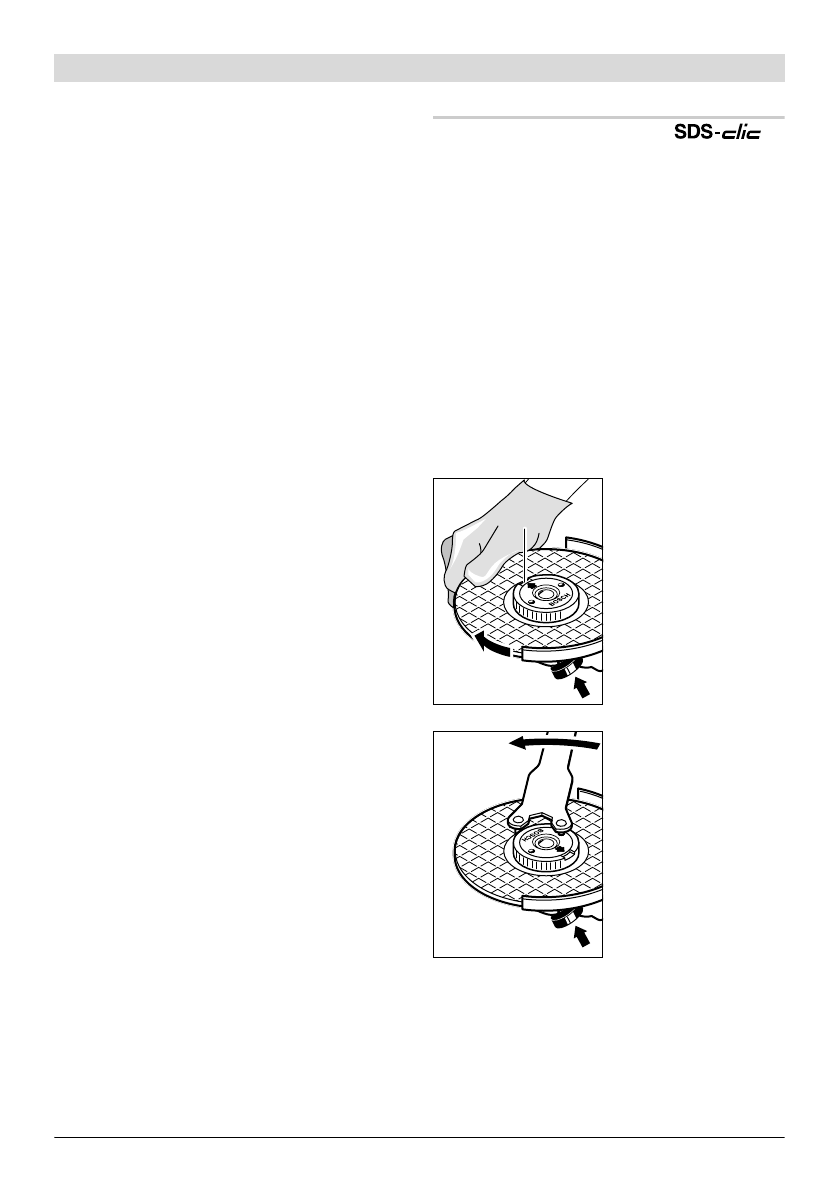

Ustalić położenie
wrzeciona za pomocą
przycisku blokady

1

.

Nakrętkę szybkomocu-
jącą dociągnąć, mocno
przekręcając tarczę
szlifierską w kierunku
zgodnym z ruchem
wskazówek zegara.

Prawidłowo
zamocowana,
nieuszkodzona
nakrętka mocująca
pozwala się łatwo
poluzować ręką,
poprzez obracanie
pierścieniem
radełkowym w
kierunku przeciwnym
do ruchu wskazówek
zegara.

Mocno dokręconej nakrętki nie zwalniać nigdy
za pomocą szczypiec lub kombinerek.
Stosować wyłącznie klucz dwutrzpieniowy.

Klucz nasadzać, jak pokazano na rysunku.

26
