Magyar

1 609 929 W54 | (9.3.10)

Bosch Power Tools

Legyezőlapos tárcsa

f

A legyezőlapos tárcsával végzett
munkákhoz mindig fel kell szerelni a 17
kézvédőt.

Gumi csiszolótányér

f

A 19 gumi csiszolótányérrel végzett
munkákhoz mindig fel kell szerelni a 17
kézvédőt.

A szerelési sorrend az ábrákat tartalmazó
oldalon látható.

A

19

 gumi csiszolótányér felszerelése előtt tegye

fel a 2 darab

18

 távtartó tárcsát a

4

csiszolóorsóra.

Csavarozza fel a helyére és a kétkörmös kulccsal
feszesen húzza meg a

21

 hengeres anyát.

Csészealakú kefe/kefés tárcsa

f

A csészelakú kefével/vagy a kefés tárcsával
végzett munkákhoz mindig fel kell szerelni
a 17 kézvédőt.

A szerelési sorrend az ábrákat tartalmazó
oldalon látható.

A csészealakú kefét/kefés tárcsát annyira fel kell
tudni csavarozni a csiszolótengelyre, hogy az
szorosan felfeküdjön a csiszolótengely
menetének végénél a csiszolótengely
karimájára. Húzza meg szorosra egy
villáskulccsal a csészealakú kefét/kefés tárcsát.

Csiszoló fazékkorong

f

A csiszoló fazékkoronggal végzett
munkákhoz szerelje fel a speciális 14
védőbúrát.

A

15

 csiszoló fazékkorongnak csak annyira kell

kiállnia a

14

 védőbúrából, amennyire az adott

megmunkálási feladathoz ez elengedhetetlenül
szükséges. Állítsa be erre a méretre a

14

védőbúrát.

A szerelési sorrend az ábrákat tartalmazó
oldalon látható.

Csavarja fel a

9

 rögzítőanyát és húzza meg

szorosra a

16

 körmöskulccsal.

Gyorsbefogó anya

A csiszoló szerszámok gyors cseréjéhez további
szerszámok alkalmazása nélkül a

9

 befogó anya

helyett a

10

 gyorsbefogó anyát is lehet

használni.

f

A 10 gyorsbefogó anyát csak nagyoló és
hasítókorongokhoz szabad használni.

Csak hibátlan, kifogástalan 10 gyorsbefogó
anyát használjon.

A felcsavaráskor ügyeljen arra, hogy a 10
gyorsbefogóanyának a felirattal ellátott oldala
ne a csiszolótárcsa felé mutasson; a nyílnak a
26 indexjelre kell mutatnia.

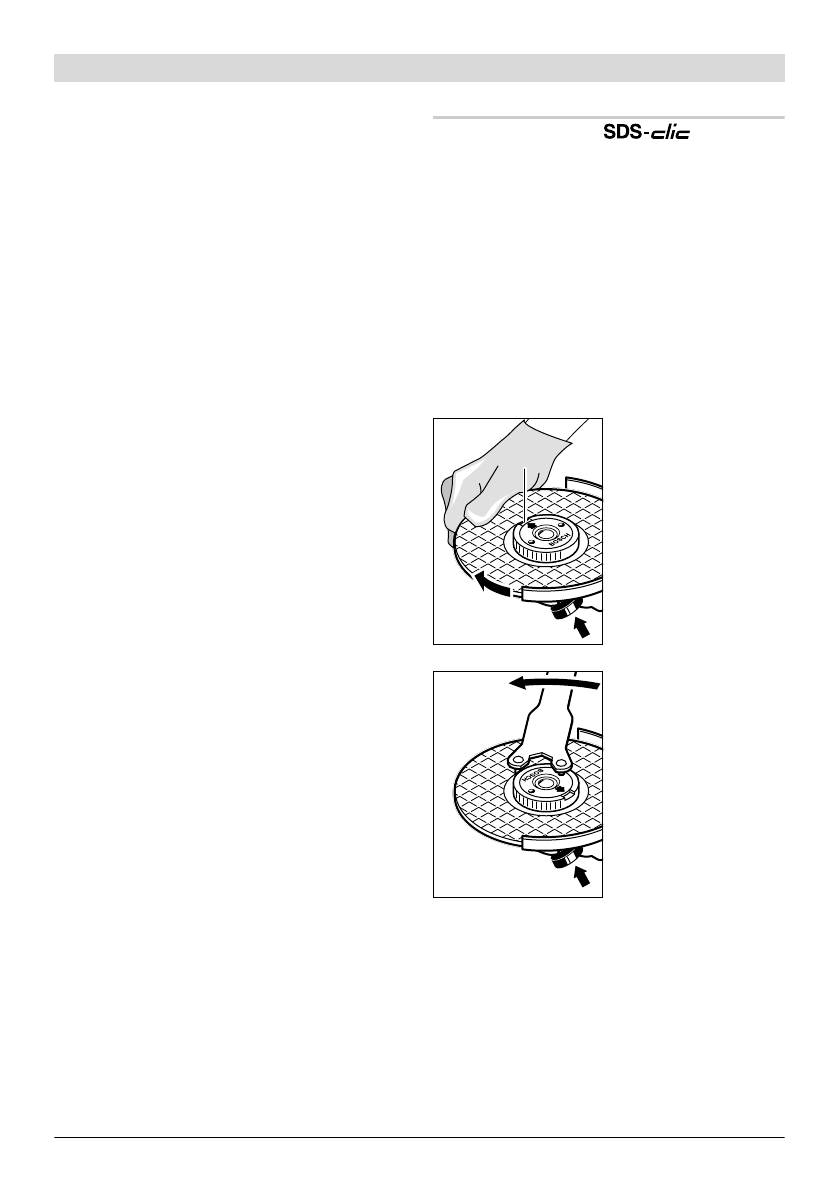

A csiszolótengely
rögzítéséhez nyomja
meg az

1

tengelyrögzítőgombot.
A gyorsbefogó anya
megszorításához
forgassa el a
csiszolótárcsát
erőteljesen az
óramutató járásával
megegyező irányban.

Egy előírásszerűen
rögzített hibátlan
gyorsbefogó anyát a
recézett gyűrűnek az
óramutató járásával
ellentétes irányba való
elforgatásával kézzel ki
lehet lazítani.

Ha egy
gyorsbefogóanya
beékelődött, és nem
lehet kicsavarni, erre

a célra sohase használjon fogót, hanem csak
kizárólag körmöskulcsot.

 A körmöskulcsot az

ábrán látható módon kell használni.

26
