104

 | Nederlands

1 609 929 W54 | (9.3.10)

Bosch Power Tools

Slijp- of doorslijpschijf

Let op de afmetingen van de slijpgereedschap-
pen. De gatdiameter moet bij de opnameflens
passen. Gebruik geen adapters of reduceerstuk-
ken.
Let er bij het gebruik van diamantdoorslijpschij-
ven op dat de draairichtingpijl op de diamant-
doorslijpschijf en de draairichting van het elek-
trische gereedschap (zie draairichtingpijl op de
voorzijde van de machine) overeenkomen.
De volgorde van de montage kunt u op de pagina
met afbeeldingen zien.
Voor het bevestigen van de slijp- of doorslijp-
schijf schroeft u de spanmoer

9

 op de as en

spant u de spanmoer met de pensleutel, zie het
gedeelte „Snelspanmoer ”.

f

Controleer na de montage van het slijpge-
reedschap en vóór het inschakelen of het
slijpgereedschap correct is gemonteerd en
vrij kan draaien. Controleer dat het schuur-
gereedschap de beschermkap of andere de-
len niet raakt.

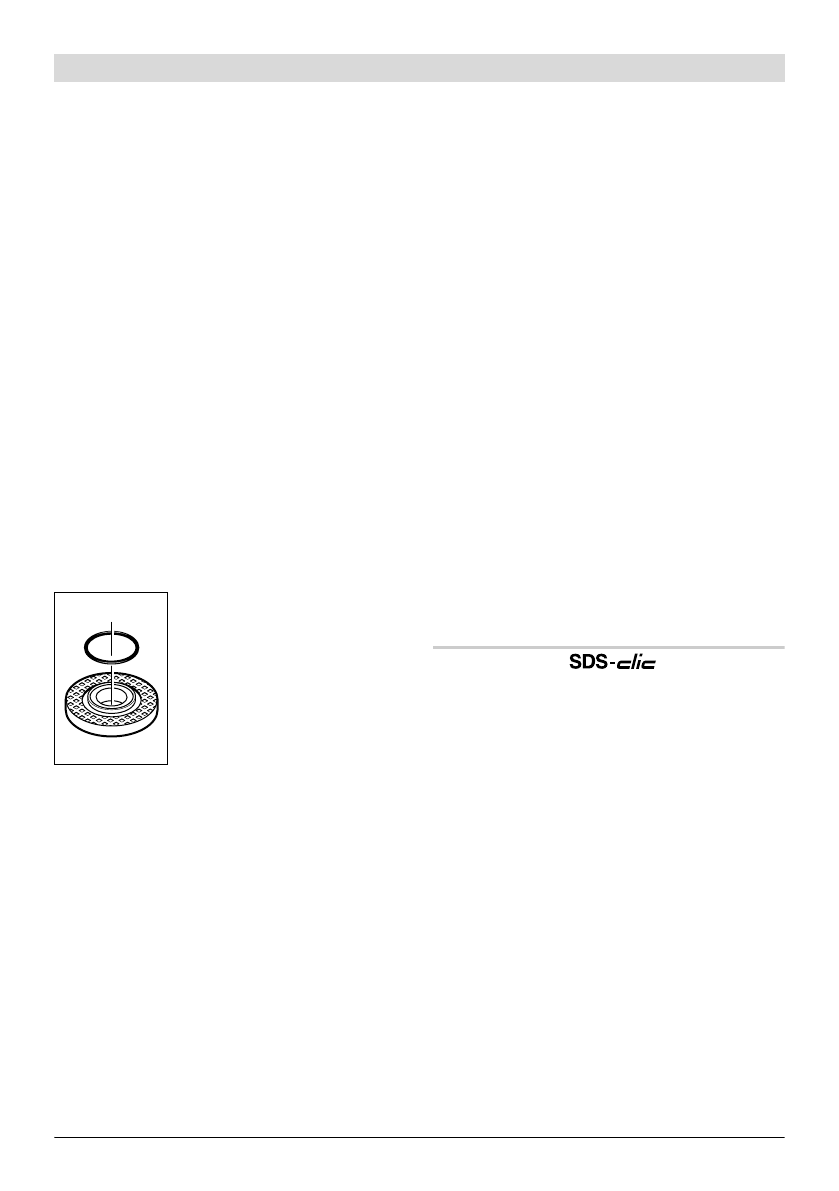

In de opnameflens

7

 is rondom

de centreerkraag een kunst-
stof onderdeel (O-ring) inge-
zet.

Als de O-ring ontbreekt of

beschadigd is,

 moet deze be-

slist worden vervangen (zaak-
nummer 1 600 210 039), voor-
dat de opnameflens

7

gemonteerd wordt.

Lamellenschijf

f

Monteer voor werkzaamheden met de la-
mellenschijf altijd de handbescherming 17.

Rubber steunschijf

f

Monteer voor werkzaamheden met de rub-
ber steunschijf 19 altijd de handbescher-
ming 17.

De volgorde van de montage kunt u op de pagina
met afbeeldingen zien.
Plaats voor de montage van de rubber steun-
schijf

19

 de twee afstandsringen

18

 op de uit-

gaande as

4

.

Schroef de ronde moer

21

 op de as en span de-

ze met de pensleutel.

Komstaalborstel of vlakstaalborstel

f

Monteer voor werkzaamheden met de kom-
staal- of vlakstaalborstel altijd de handbe-
scherming 17.

De volgorde van de montage kunt u op de pagina
met afbeeldingen zien.
De komstaalborstel of vlakstaalborstel moet zo
ver op de uitgaande as kunnen worden ge-
schroefd, dat deze nauw aansluit op de flens
aan het einde van de schroefdraad van de uit-
gaande as. Span de komstaalborstel of vlaks-
taalborstel met een steeksleutel vast.

Komsteen

f

Monteer voor werkzaamheden met de kom-
steen de speciale beschermkap 14.

De komsteen

15

 mag slechts zo ver uit de be-

schermkap

14

 steken als voor de bewerking

strikt nodig is. Stel de beschermkap

14

 op deze

maat in.
De volgorde van de montage kunt u op de pagina
met afbeeldingen zien.
Schroef de spanmoer

9

 op de as en draai de

spanmoer met de pensleutel

16

 vast.

Snelspanmoer

Voor het eenvoudig wisselen van slijpgereed-
schappen zonder hulpgereedschap kunt u in
plaats van de spanmoer

9

 de snelspanmoer

10

gebruiken.

f

De snelspanmoer 10 mag alleen worden ge-
bruikt voor slijp- of doorslijpschijven.

Gebruik alleen een onbeschadigde snelspan-
moer 10 die helemaal in orde is.
Let er bij het vastschroeven op dat de zijde
met het opschrift van de snelspanmoer 10 niet
naar de slijpschijf wijst. De pijl moet naar de
indexmarkering 26 wijzen.
