 Svenska |

93

Bosch Power Tools

1 609 92A 0N2 | (5.6.14)

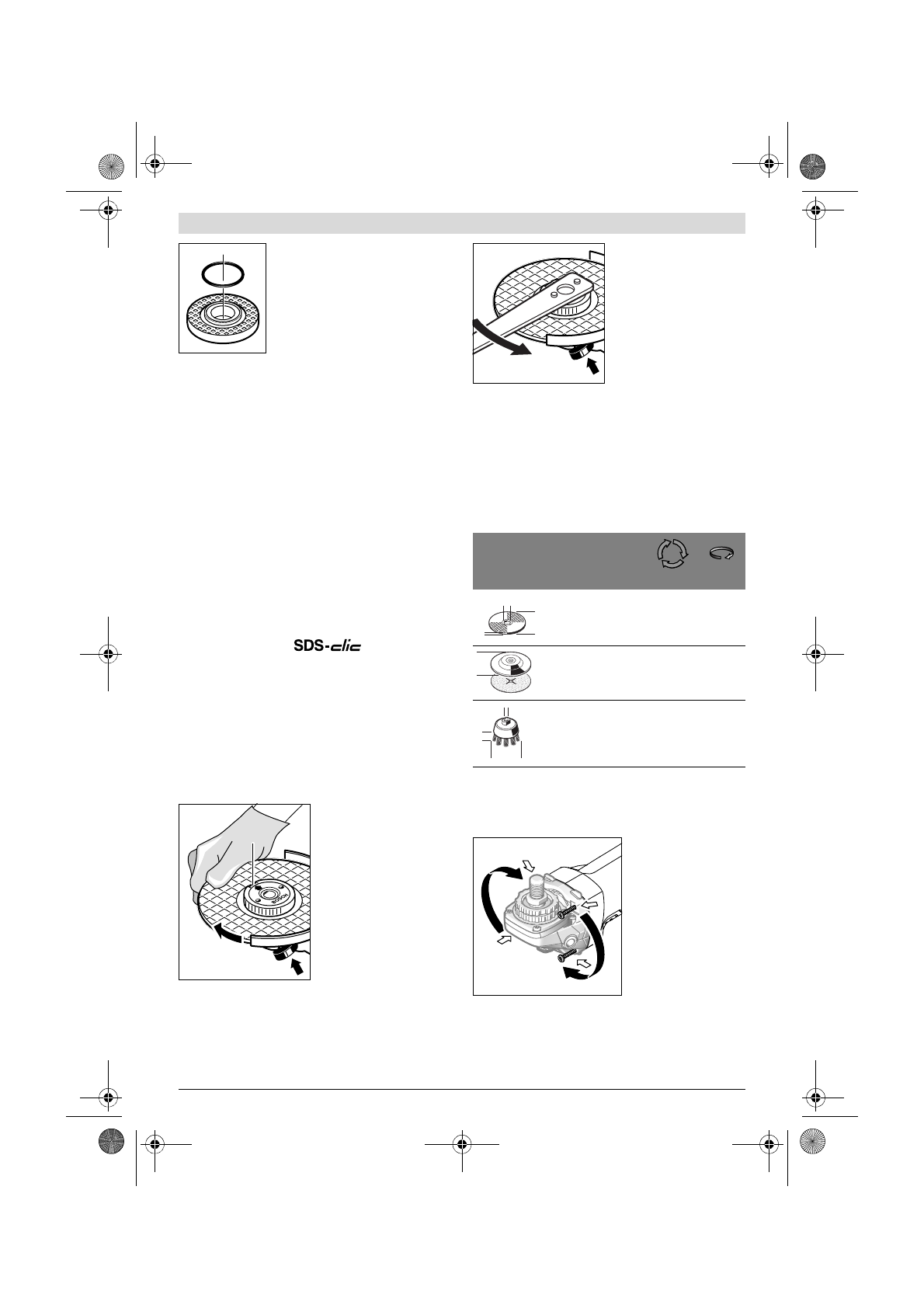

I stödflänsen

11

 är kring centreransat-

sen en plastdel (O-ring) insatt.

Om O-

ringen saknas eller är skadad

 måste

stödflänsen

11

 före fortsatt använd-

ning ovillkorligen bytas.

Lamellslipskiva



För arbeten med lamellslipskiva ska handskyddet 18
monteras.

Gummisliprondell



För arbeten med gummisliprondell 19 ska handskyd-
det 18 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Skruva på rundmuttern

21

 och dra fast med tvåstiftsnyckeln.

Koppborste/skivborste



För arbeten med koppborste eller skivborste ska hand-
skyddet 18 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Koppborsten/skivborsten måste kunna skruvas upp på slip-
spindeln så långt att den ligger stadigt an mot slipspindelflän-
sen vid ändan på slipspindelgängan. Spänn fast koppborsten/
skivborsten med fast skruvnyckel.

Snabbspännmutter

För snabbt och enkelt byte av slipverktyg utan hjälp av verktyg
kan i stället för spännmuttern

13

 snabbspännmuttern

14

användas.



Snabbspännmuttern 14 får endast användas för slip-
och kapskivor.



Använd endast felfri, oskadad snabbspännmutter 14.



Se vid påskruvning till att texten på snabbspännmut-
tern 14 inte ligger mot slipskivan; pilen måste vara rik-
tad mot indexmärket 28.

Tryck på spindelns låsknapp

2

 för låsning av slipspindeln.

För åtdragning av snabb-
spännmuttern vrid slipskivan
kraftigt medurs.

En ordentligt fastspänd och
oskadad snabbspännmutter
kan för hand s när den räff-
lade ringen vrids moturs.

Lossa aldrig en hårtsittande
snabbspännmutter med
tång utan använd flänsmut-
ternyckeln.

 Lägg an

flänsmutternyckeln som bil-
den visar.

Tillåtna slipverktyg

Alla de slipverktyg som anges i denna bruksanvisning kan
användas.

Det tillåtna varvtalet [min

-1

] resp. periferihastigheten [m/s]

hos använt slipverktyg måste minst motsvara uppgifterna i
tabellen nedan.

Beakta därför tillåtna

varvtal resp. periferihastigheter

 på

slipverktygets etikett.

Svängning av växelhuvudet



Ta bort batteriet innan åtgärder utförs på elverktyget
samt före transport och lagring.

Om strömställaren

Till/Från oavsiktligt påverkas finns risk för personskada.

Växelhuvudet kan vridas i
steg om 90 °. För vissa
arbeten kan nu strömstäl-
laren ställas in i bekvä-
mare hanteringsläge,
t. ex. för vänsterhänta.

Skruva helt bort de
4 skruvarna. Sväng växel-
huvudet försiktigt

utan

att ta bort det från
huset

 till önskat läge. Dra

åter fast de 4 skruvarna.

28

max.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

115
125

6
6

22,2
22,2

10 000
10 000

80
80

115
125

–
–

–
–

10 000
10 000

80
80

75

30

M 14

10 000

45

b

d

D

D

D

b

d
