A szerelési sorrend az ábrákat tartalmazó oldalon látható.

A csiszoló/daraboló tárcsa rögzítéséhez csavarja fel, majd a
körmöskulccsal húzza meg szorosra a

13

 befogó anyát, lásd

az „Gyorsbefogó anya ” c. szakaszt.



A csiszolószerszámok felszerelése után a készülék be-
kapcsolása előtt győződjön meg arról, hogy a csiszoló-
szerszám helyesen van felszerelve és szabadon forog.
Gondoskodjon arról, hogy a csiszolószerszám ne érjen
hozzá a védőbúrához vagy más alkatrészekhez.

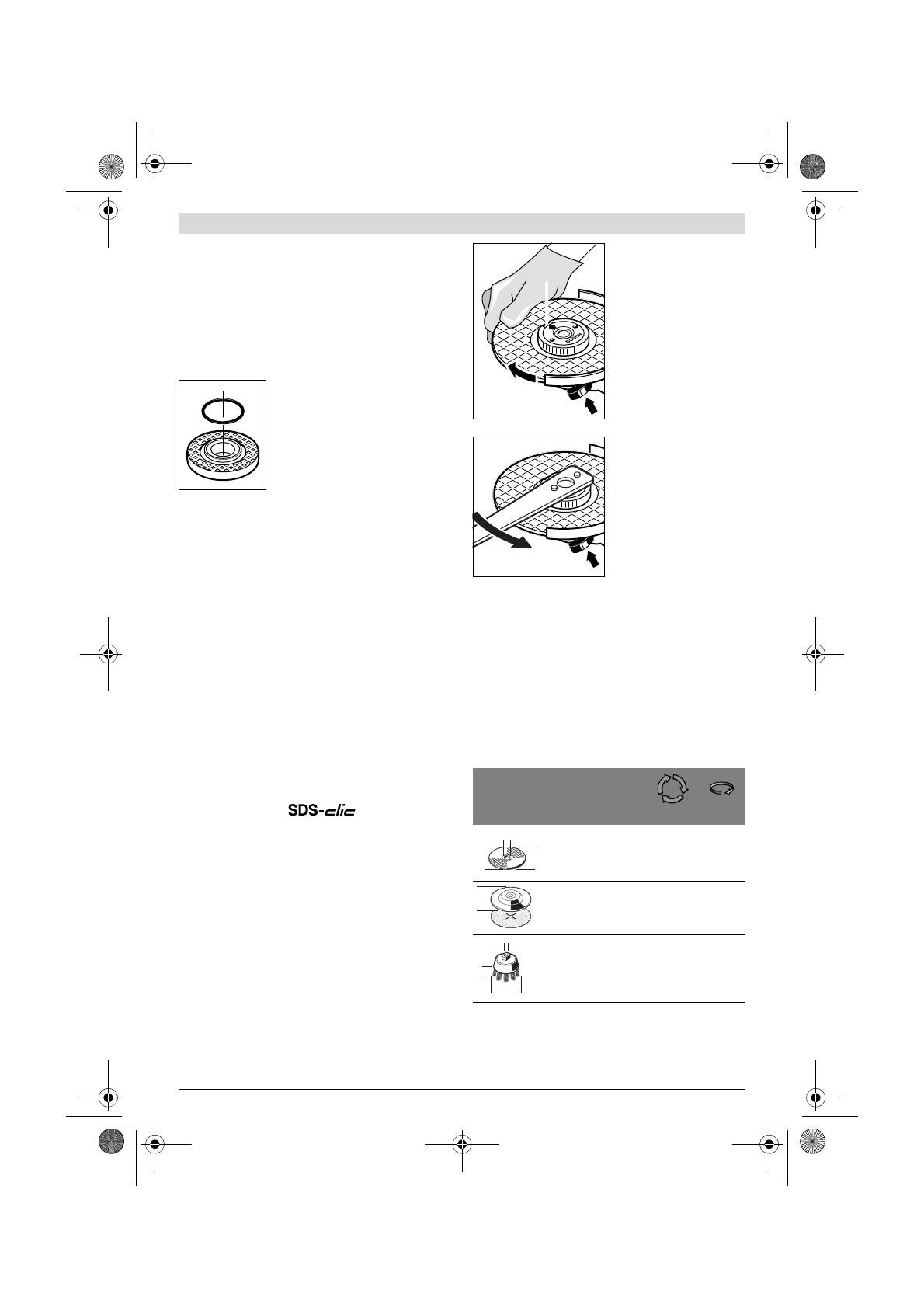

A

11

 szorítókarimába a központozó pe-

rem körül egy műanyag alkatrész
(O-gyűrű) található.

Ha az O-gyűrű hi-

ányzik, vagy megrongálódott,

 akkor a

11

 szorítókarimát a további használat

előtt okvetlenól ki kell cserélni.

Legyezőlapos tárcsa



A legyezőlapos tárcsával végzett munkákhoz mindig
fel kell szerelni a 18 kézvédőt.

Gumi csiszolótányér



A 19 gumi csiszolótányérrel végzett munkákhoz min-
dig fel kell szerelni a 18 kézvédőt.

A szerelési sorrend az ábrákat tartalmazó oldalon látható.

Csavarozza fel a helyére és a kétkörmös kulccsal feszesen
húzza meg a

21

 hengeres anyát.

Csészealakú kefe/kefés tárcsa



A csészelakú kefével/vagy a kefés tárcsával végzett
munkákhoz mindig fel kell szerelni a 18 kézvédőt.

A szerelési sorrend az ábrákat tartalmazó oldalon látható.

A csészealakú kefét/kefés tárcsát annyira fel kell tudni csava-
rozni a csiszolótengelyre, hogy az szorosan felfeküdjön a csi-
szolótengely menetének végénél a csiszolótengely karimájá-
ra. Húzza meg szorosra egy villáskulccsal a csészealakú kefét/
kefés tárcsát.

Gyorsbefogó anya

A csiszoló szerszámok gyors cseréjéhez további szerszámok
alkalmazása nélkül a

13

 befogó anya helyett a

14

 gyorsbefogó

anyát is lehet használni.



A 14 gyorsbefogó anyát csak nagyoló és hasítókoron-
gokhoz szabad használni.



Csak hibátlan, kifogástalan 14 gyorsbefogó anyát
használjon.



A felcsavaráskor ügyeljen arra, hogy a 14 gyorsbefogó-
anyának a felirattal ellátott oldala ne a csiszolótárcsa
felé mutasson; a nyílnak a 28 indexjelre kell mutatnia.

A csiszolótengely rögzítésé-
hez nyomja meg a

2

 tengely-

rögzítőgombot. A gyorsbefo-
gó anya megszorításához for-
gassa el a csiszolótárcsát erő-
teljesen az óramutató járásá-
val megegyező irányban.

Egy előírásszerűen rögzített
hibátlan gyorsbefogó anyát a
recézett gyűrűnek az óramu-
tató járásával ellentétes
irányba való elforgatásával
kézzel ki lehet lazítani.

Ha egy gyorsbefogóanya
beékelődött, és nem lehet
kicsavarni, erre a célra so-
hase használjon fogót, ha-
nem csak kizárólag körmös-

kulcsot.

 A körmöskulcsot az ábrán látható módon kell hasz-

nálni.

Megengedett csiszolószerszámok

A készüléken az ezen Kezelési Utasításban megadott vala-
mennyi csiszolószerszám alkalmazható.

Az alkalmazásra kerülő csiszolószerszámok megengedett for-
dulatszámának [perc

-1

], illetve megengedett kerületi sebes-

ségének [m/s] legalábbis el kell érnie az alábbi táblázatban
megadott értékeket.

Ezért ügyeljen a csiszolószerszám címkéjén megadott megen-
gedett

fordulatszámra, illetve kerületi sebességre

.

max.

[mm]

[mm]

D

b

d

[perc

-1

]

[m/s]

115
125

6
6

22,2
22,2

10 000
10 000

80
80

115
125

–
–

–
–

10 000
10 000

80
80

75

30

M 14

10 000

45

28

b

d

D

D

D

b

d
