 Česky |

151

Bosch Power Tools

1 609 92A 0N2 | (5.6.14)

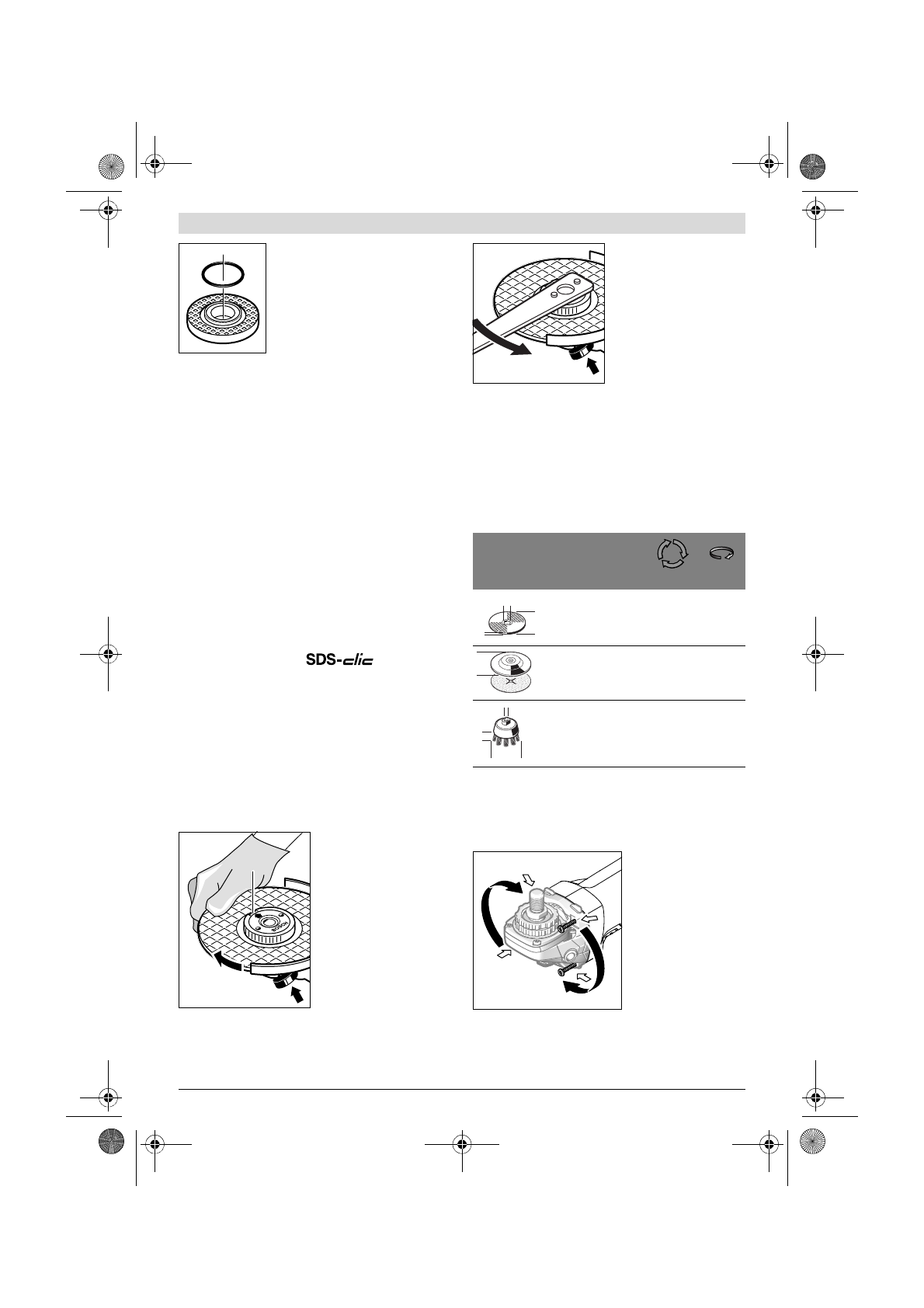

V upínací přírubě

11

 je kolem středicí-

ho osazení vložen díl z umělé hmoty
(o-kroužek).

Pokud o-kroužek chybí

nebo je poškozen,

 musí být před dal-

ším používáním upínací příruba

11

 bez-

podmínečně vyměněna.

Lamelový brusný kotouč



Pro práce s lamelovým brusným kotoučem namontujte
vždy ochranu ruky 18.

Pryžový brusný talíř



Pro práce s pryžovým brusným talířem 19 namontujte
vždy ochranu ruky 18.

Pořadí montáže je patrné na straně grafiky.

Našroubujte kruhovou matici

21

 a utáhněte ji klíčem se dvě-

ma čepy.

Hrncový kartáč/kotoučový kartáč



Pro práce s hrncovým kartáčem nebo kotoučovým kar-
táčem namontujte vždy ochranu ruky 18.

Pořadí montáže je patrné na straně grafiky.

Hrncový kartáč/kotoučový kartáč se musí nechat našroubo-
vat tak daleko na brusné vřeteno, aby pevně přiléhal na příru-
bě brusného vřetene na konec závitu. Hrncový kartáč/kotou-
čový kartáč pevně utáhněte stranovým klíčem.

Rychloupínací matice

K snadné výměně brusných nástrojů bez použití dalších ná-
strojů můžete místo upínací matice

13

 použít rychloupínací

matici

14

.



Rychloupínací matice 14 smí být použita jen pro brusné
nebo dělící kotouče.



Použijte pouze bezvadnou, nepoškozenou rychloupína-
cí matici 14.



Při našroubování dbejte na to, aby popsaná strana
rychloupínací matice 14 neukazovala k brusnému ko-
touči; šipka musí ukazovat na indexovou značku 28.

Stlačte aretační tlačítko vře-
tene

2

, aby se brusné vřeteno

zajistilo. Pro pevné utažení
rychloupínací matice otočte
brusný kotouč silou ve směru
hodinových ručiček.

Řádně upevněnou, nepoško-
zenou rychloupínací matici
můžete uvolnit rukou otáče-
ním rýhovaného kroužku pro-
ti směru hodinových ručiček.

Pevně usazenou rychloupí-
nací matici nikdy neuvol-
ňujte pomocí kleští, nýbrž
použijte klíč se dvěma čepy.

Klíč se dvěma čepy nasaďte
jak je zobrazeno na obrázku.

Dovolené brusné nástroje

Můžete používat všechny v tomto návodu k obsluze uvedené
brusné nástroje.

Dovolený počet otáček [min

-1

] resp. obvodová rychlost [m/s]

použitých brusných nástrojů musí minimálně odpovídat úda-
jům v následující tabulce.

Dbejte proto dovoleného

počtu otáček resp. obvodové

rychlosti

 na etiketě brusného nástroje.

Otočení hlavy převodovky



Před každou prací na elektronářadí (např. údržba, vý-
měna nástrojů apod.) a též při jeho přepravě a usklad-
nění vyjměte akumulátor.

Při neúmyslném stlačení spí-

nače existuje nebezpečí poranění.

Hlavu převodovky může-
te otočit v krocích po 90 °.
Tím lze pro zvláštní přípa-
dy práce, např. pro levá-
ky, uvést spínač do vý-
hodnější ovládací polohy.

Zcela vyšroubujte
4 šrouby.  Hlavu  převo-
dovky opatrně

a bez ode-

jmutí od tělesa

 natočte

do nové polohy. 4 šrouby
opět pevně utáhněte.

28

max.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

115
125

6
6

22,2
22,2

10 000
10 000

80
80

115
125

–
–

–
–

10 000
10 000

80
80

75

30

M 14

10 000

45

b

d

D

D

D

b

d
