 | Italiano

1 609 92A 0N2 | (5.6.14)

Bosch Power Tools

Montaggio degli utensili abrasivi



Prima di effettuare lavori all’elettroutensile (p. es. la-
vori di manutenzione, cambio d’utensile, ecc.), nonché
in caso di trasporto e di conservazione dello stesso,
avere sempre cura di estrarne sempre la batteria rica-
ricabile.

In caso d’azionamento accidentale dell’interrut-

tore di avvio/di arresto sussisterà il pericolo di incidenti.



Non toccare mole abrasive da sgrosso e taglio prima
che le stesse si siano raffreddate.

Durante il lavoro le

mole diventano bollenti.

Pulire la filettatura alberino

8

 e tutti i componenti da montare.

Per bloccare in posizione e sbloccare gli utensili abrasivi, pre-
mere il tasto di bloccaggio dell’alberino

2

 per bloccare l’albe-

rino.



Azionare il tasto di bloccaggio dell’alberino solo ed
esclusivamente quando l’alberino è fermo.

In caso con-

trario l’elettroutensile potrebbe subire dei danni.

Mola abrasiva da sgrosso e taglio

Tenere sempre in considerazione le dimensioni degli utensili
abrasivi. Il diametro del foro deve corrispondere perfetta-
mente e senza gioco alla flangia. Non utilizzare mai né riduzio-
ni né adattatori.
Utilizzando mole da taglio diamantate, accertarsi che la frec-
cia indicante il senso di rotazione applicata sulla mola da ta-
glio diamantata corrisponda al senso di rotazione dell’elettro-
utensile (vedere freccia indicante il senso di rotazione
applicata sulla testata ingranaggi).
La sequenza del montaggio è riportata sulla pagina con la rap-
presentazione grafica.
Per il fissaggio della mola abrasiva da sgrosso e taglio avvitare
il dado di serraggio

13

 e stringerlo con la chiave a forcella, ve-

dere paragrafo «Dado di serraggio rapido ».



Dopo il montaggio dell’utensile abrasivo verificare pri-
ma dell’accessione, se l’utensile abrasivo è montato in
modo corretto e può essere girato senza impedimenti.
Assicurarsi che l’utensile abrasivo non venga a contat-
to con la cuffia di protezione o altre parti.

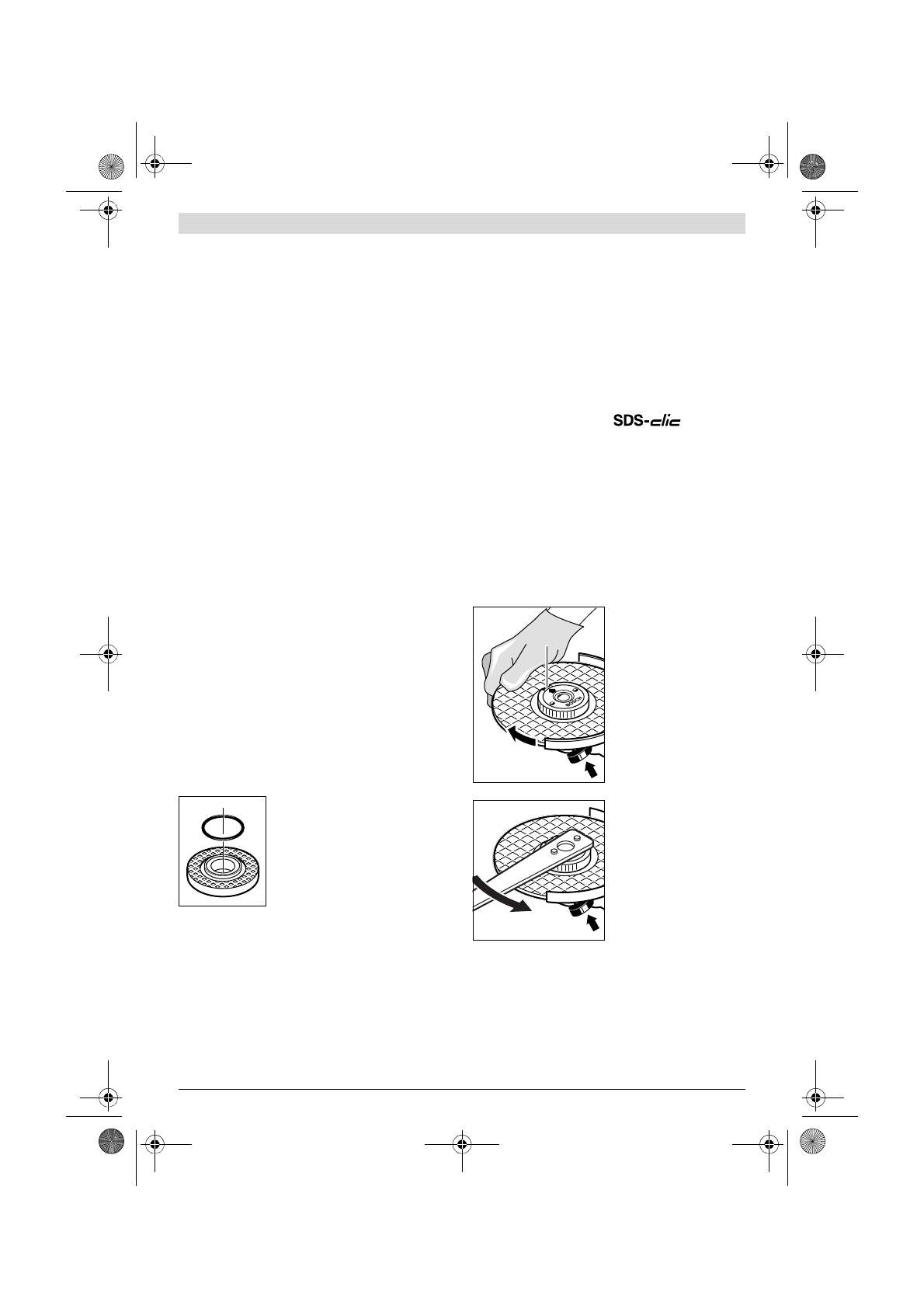

Nella flangia di supporto

11

 è applicato

intorno al collare di centraggio un ele-
mento di plastica (o-ring).

Se l’o-ring

manca oppure è danneggiato,

 la flan-

gia di supporto

11

 deve essere assolu-

tamente sostituita prima di proseguire
con l’uso.

Disco lamellare



Per lavori con il disco lamellare montare sempre la pro-
tezione mano 18.

Platorello in gomma



Per lavori con il platorello in gomma 19 montare sem-
pre la protezione mano 18.

La sequenza del montaggio è riportata sulla pagina con la rap-
presentazione grafica.

Avvitare il dado cilindrico

21

 e stringerlo utilizzando la chiave

a forcella.

Spazzola a tazza/spazzola piatta (a fili intrecciati)



Per lavori con la spazzola a tazza oppure la spazzola
piatta (a fili intrecciati) montare sempre la protezione
mano 18.

La sequenza del montaggio è riportata sulla pagina con la rap-
presentazione grafica.

La spazzola a tazza/spazzola piatta deve poter essere avvitata
sulla filettatura alberino in modo da aderire perfettamente al-
la flangia del mandrino portamola alla fine dell’attacco alberi-
no filettato. Stringere bene la spazzola a tazza/spazzola piatta
(a fili intrecciati) utilizzando una chiave fissa.

Dado a serraggio rapido

Per una sostituzione veloce dell’utensile abrasivo senza l’im-
piego di ulteriori attrezzi, al posto del dado di serraggio

13

 è

possibile utilizzare il dado di serraggio rapido

14

.



Il dado di serraggio rapido 14 può essere utilizzato sol-
tanto per mole abrasive da sgrosso e taglio.



Utilizzare esclusivamente dadi di serraggio rapido 14
intatti ed in perfetto stato.



Avvitandolo, accertarsi che la parte su cui si trovano le
scritte del dado di serraggio rapido 14 non indichi ver-
so il disco abrasivo; la freccia deve indicare verso la
marcatura di posizionamento 28.

Premere il tasto di arresto al-
berino

2

 in modo da bloccare

l’alberino. Per stringere forte
il dado di serraggio rapido,
ruotare la mola abrasiva con
forza in senso orario.

Un dado di serraggio rapido
intatto ed avvitato a regola
d’arte può essere sbloccato
manualmente girando in sen-
so antiorario l’anello zigrina-
to.

Non cercare mai di sblocca-
re un dado di serraggio rapi-
do con una tenaglia ma uti-
lizzare una chiave a
forcella.

 Applicare la chiave

a forcella come indicato nell’illustrazione.

Utensili abrasivi ammessi

Possono essere utilizzati tutti gli utensili abrasivi riportati nel-
le presenti Istruzioni per l’uso.

La velocità ammessa [min

-1

] oppure la velocità perimetrale

[m/s] degli utensili abrasivi utilizzati devono corrispondere al
minimo ai valori riportati nella tabella che segue.

28
