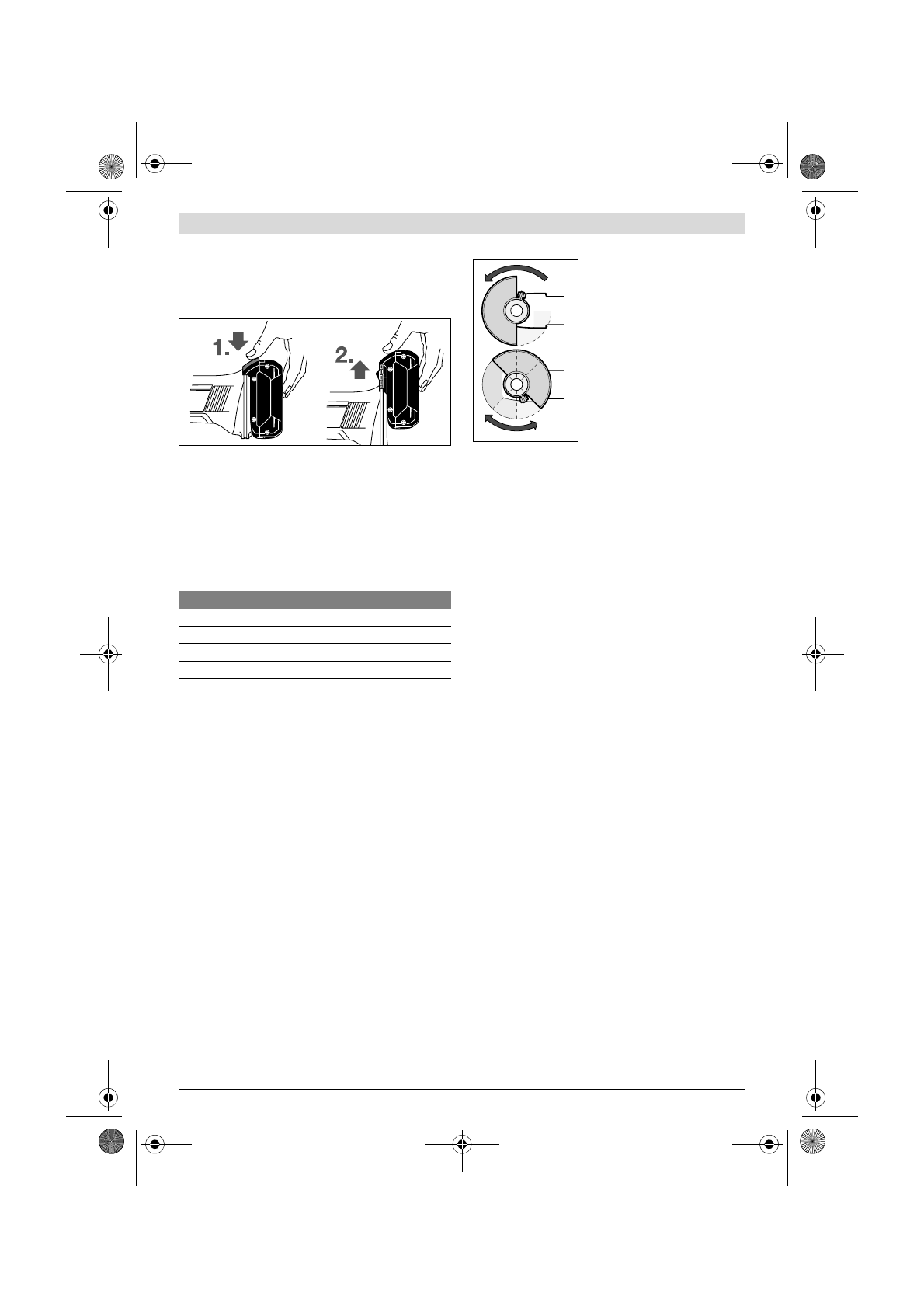

Akku tages ud

Akkuen

5

 har to låsetrin, der forhindrer, at akkuen falder ud,

hvis man skulle komme til at trykke på akku-udløserknappen

6

 ved et tilfælde. Så længe akkuen sidder i el-værktøjet, hol-

des den i position af en fjeder.

Akkuen tages ud

5

 ved at trykke på udløsertasten

6

 og trække

akkuen forud ud af el-værktøjet.

Undgå brug af vold.

Akku-ladetilstandsindikator (se Fig. A)

De tre grønne LED-lamper på akku-ladetilstandsindikatoren

24

 viser akkuens ladetilstand

5

. Af sikkerhedstekniske grun-

de kan ladetilstanden kun kontrolleres, når el-værktøjet står
stille.

Tryk på tasten

23

 for at få vist ladetilstanden. Dette er også

muligt, når akkuen er taget af

5

.

Lyser der ikke nogen LED, når der trykkes på tasten

23

, er ak-

kuen defekt og skal skiftes.

Montering af beskyttelsesanordninger



Tag akkuen ud af el-værktøjet, før der arbejdes på
el-værktøjet (f.eks. vedligeholdelse, værktøjsskift
osv.) samt før det transporteres og lægges til opbeva-
ring.

Utilsigtet aktivering af start-stop-kontakten er for-

bundet med kvæstelsesfare.

Bemærk:

Opstår brud på slibeskiven under arbejdet eller be-

skadiges holdeanordningerne på beskyttelsesskærm/på el-
værktøjet, skal el-værktøjet omgående sendes til et autorise-
ret værksted, adresser se afsnit „Kundeservice og brugerråd-
givning“.

Beskyttelseskappe til slibning

Sæt beskyttelseskappen

10

 på

spindelhalsen. Tilpas beskytteles-
kappens

10

 position i forhold til ar-

bejdets krav. Fastlås beskyttelses-
kappen

10

 ved at spænde

stilleskruen

9

 med unbrakonøglen

4

.



Indstil beskyttelseskappen 10 på en sådan måde, at
brugeren ikke udsættes for gnistregn.

Bemærk:

 Kodelåsene på beskyttelseskappen

10

 sikrer, at

el-værktøjet kun kan forsynes med en beskyttelseskappe,
som passer til el-værktøjet.

Beskyttelseskappe til skæring



Brug altid beskyttelseskappen, når der skal skæres i
bundede slibemidler 16.



Sørg for tilstrækkelig støvopsugning, når der skæres i
sten.

Beskyttelseskappen til skæring

16

 monteres lige som beskyt-

telseskappen til slibning

10

.

Opsugningskappe til skæring med føringsslæde

Opsugningskappe til skæring med føringsslæde

26

 monteres

lige som beskyttelseskappen til slibning

10

.

Ekstrahåndtag



Brug altid el-værktøjet med ekstrahåndtaget 7.

Skru ekstrahåndtaget

7

 ind i gearhovedet på højre eller ven-

stre side afhængigt af, hvilket arbejde, de skal udføres.

Håndbeskyttelse



Montér til arbejde med gummibagskiven 19 eller kop-
børsten/skivebørsten/lamelslibeskiven altid håndbe-
skyttelsen 18.

Fastgør håndbeskyttelsen

18

 med ekstrahåndtaget

7

.

Montering af slibeværktøj



Tag akkuen ud af el-værktøjet, før der arbejdes på
el-værktøjet (f.eks. vedligeholdelse, værktøjsskift
osv.) samt før det transporteres og lægges til opbeva-
ring.

Utilsigtet aktivering af start-stop-kontakten er for-

bundet med kvæstelsesfare.



Tag ikke fat i slibe- og skæreskiver, før de er afkølet.

Skiverne bliver meget varme under arbejdet.

Rengør slibespindlen

8

 og alle dele, der skal monteres.

Tryk til fastspænding og løsning af slibeværktøjet på spindel-
låsetasten

2

 for at justere slibespindlen.



Aktivér kun spindellåsetasten, når slibespindlen står
stille.

Ellers kan el-værktøjet blive beskadiget.

LED

Kapacitet

Konstant lys 3 x grøn

≥

2/3

Konstant lys 2 x grøn

≥

1/3

Konstant lys 1 x grøn

< 1/3

Blinklys 1 x grøn

Reserve
