 | Deutsch

1 609 92A 0N2 | (5.6.14)

Bosch Power Tools

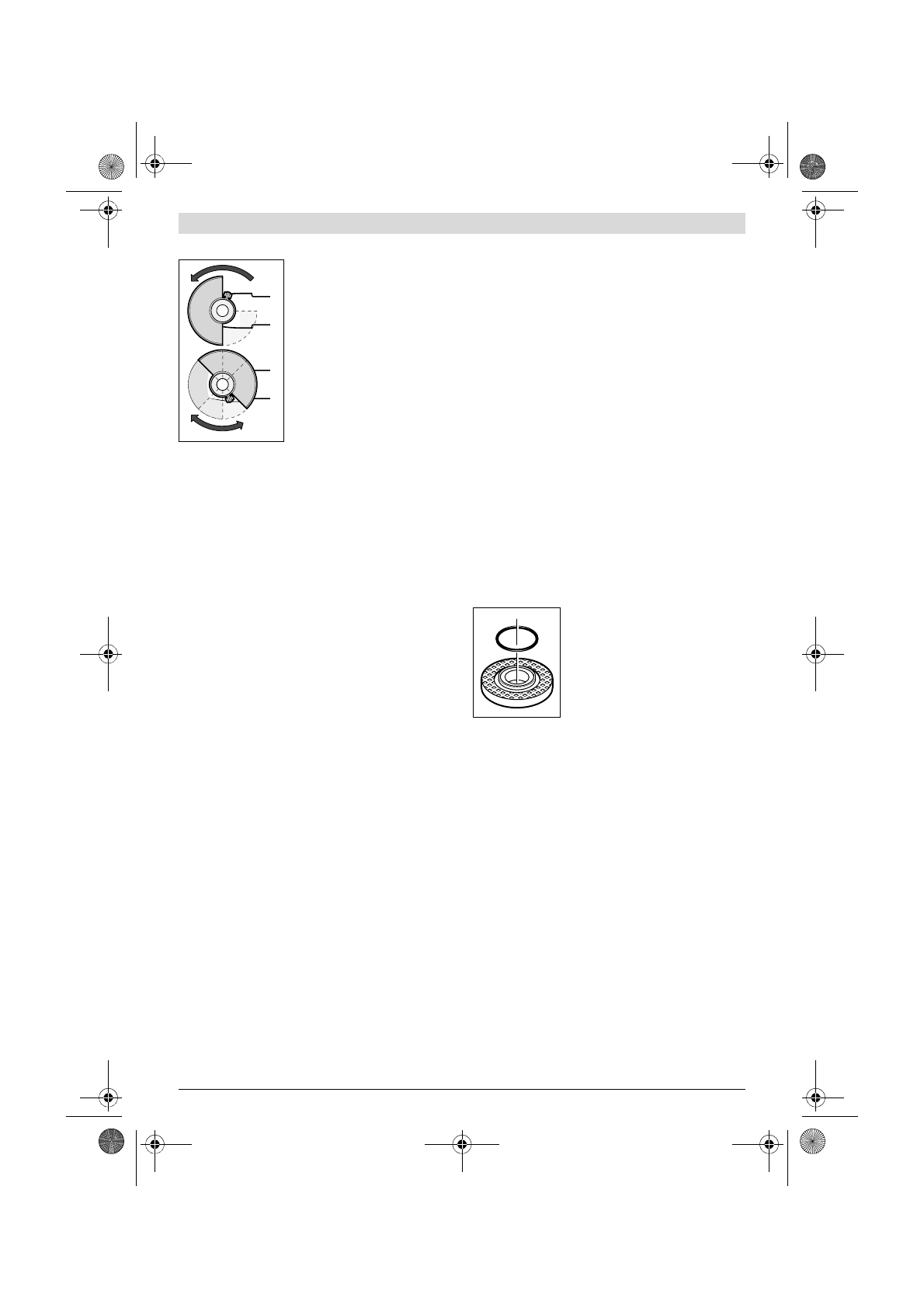

Schutzhaube zum Schleifen

Setzen Sie die Schutzhaube

10

 auf

den Spindelhals. Passen Sie die Po-
sition der Schutzhaube

10

 den Er-

fordernissen des Arbeitsganges an.
Arretieren Sie die Schutzhaube

10

durch Festziehen der Feststell-
schraube

9

 mit dem Innensechs-

kantschlüssel

4

.



Stellen Sie die Schutzhaube 10 so ein, dass ein Funken-
flug in Richtung des Bedieners verhindert wird.

Hinweis:

 Die Codiernocken an der Schutzhaube

10

 stellen si-

cher, dass nur eine zum Elektrowerkzeug passende Schutz-
haube montiert werden kann.

Schutzhaube zum Trennen



Verwenden Sie beim Trennen mit gebundenen Schleif-
mitteln immer die Schutzhaube zum Trennen 16.



Sorgen Sie beim Trennen in Stein für eine ausreichen-
de Staubabsaugung.

Die Schutzhaube zum Trennen

16

 wird wie die Schutzhaube

zum Schleifen

10

 montiert.

Absaughaube zum Trennen mit Führungsschlitten

Die Absaughaube zum Trennen mit Führungsschlitten

26

 wird

wie die Schutzhaube zum Schleifen

10

 montiert.

Zusatzgriff



Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu-
satzgriff 7.

Schrauben Sie den Zusatzgriff

7

 abhängig von der Arbeitswei-

se rechts oder links am Getriebekopf ein.

Handschutz



Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler 19 oder mit der Topfbürste/Scheibenbürste/
Fächerschleifscheibe immer den Handschutz 18.

Befestigen Sie den Handschutz

18

 mit dem Zusatzgriff

7

.

Schleifwerkzeuge montieren



Nehmen Sie den Akku vor allen Arbeiten am Elektro-
werkzeug (z. B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug.

Bei unbeabsichtigtem Betätigen des

Ein-/Ausschalters besteht Verletzungsgefahr.



Fassen Sie Schleif- und Trennscheiben nicht an, bevor
sie abgekühlt sind.

Die Scheiben werden beim Arbeiten

sehr heiß.

Reinigen Sie die Schleifspindel

8

 und alle zu montierenden

Teile.

Drücken Sie zum Festspannen und Lösen der Schleifwerkzeu-
ge die Spindel-Arretiertaste

2

, um die Schleifspindel festzu-

stellen.



Betätigen Sie die Spindel-Arretiertaste nur bei stillste-
hender Schleifspindel.

Das Elektrowerkzeug kann sonst

beschädigt werden.

Schleif-/Trennscheibe

Beachten Sie die Abmessungen der Schleifwerkzeuge. Der
Lochdurchmesser muss zum Aufnahmeflansch passen. Ver-
wenden Sie keine Adapter oder Reduzierstücke.

Achten Sie bei der Verwendung von Diamant-Trennscheiben
darauf, dass der Drehrichtungspfeil auf der Diamant-Trenn-
scheibe und die Drehrichtung des Elektrowerkzeuges (siehe
Drehrichtungspfeil auf dem Getriebekopf) übereinstimmen.

Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.

Zum Befestigen der Schleif-/Trennscheibe schrauben Sie die
Spannmutter

13

 auf und spannen diese mit dem Zweiloch-

schlüssel, siehe Abschnitt „Schnellspannmutter “.



Überprüfen Sie nach der Montage des Schleifwerkzeu-
ges vor dem Einschalten, ob das Schleifwerkzeug kor-
rekt montiert ist und sich frei drehen kann. Stellen Sie
sicher, dass das Schleifwerkzeug nicht an der Schutz-
haube oder anderen Teilen streift.

Im Aufnahmeflansch

11

 ist um den Zen-

trierbund ein Kunststoffteil (O-Ring)
eingesetzt.

Fehlt der O-Ring oder ist

er beschädigt,

 muss der Aufnahme-

flansch

11

 vor der Weiterverwendung

unbedingt ersetzt werden.

Fächerschleifscheibe



Montieren Sie für Arbeiten mit der Fächerschleif-
scheibe immer den Handschutz 18.

Gummi-Schleifteller



Montieren Sie für Arbeiten mit dem Gummischleiftel-
ler 19 immer den Handschutz 18.

Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.

Schrauben Sie die Rundmutter

21

 auf und spannen Sie diese

mit dem Zweilochschlüssel.

Topfbürste/Scheibenbürste



Montieren Sie für Arbeiten mit der Topfbürste oder
Scheibenbürste immer den Handschutz 18.

Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.

Die Topfbürste/Scheibenbürste muss sich so weit auf die
Schleifspindel schrauben lassen, dass sie am Schleifspindel-
flansch am Ende des Schleifspindelgewindes fest anliegt.
Spannen Sie die Topfbürste/Scheibenbürste mit einem Ga-
belschlüssel fest.
