 | Türkçe

1 609 92A 0N2 | (5.6.14)

Bosch Power Tools

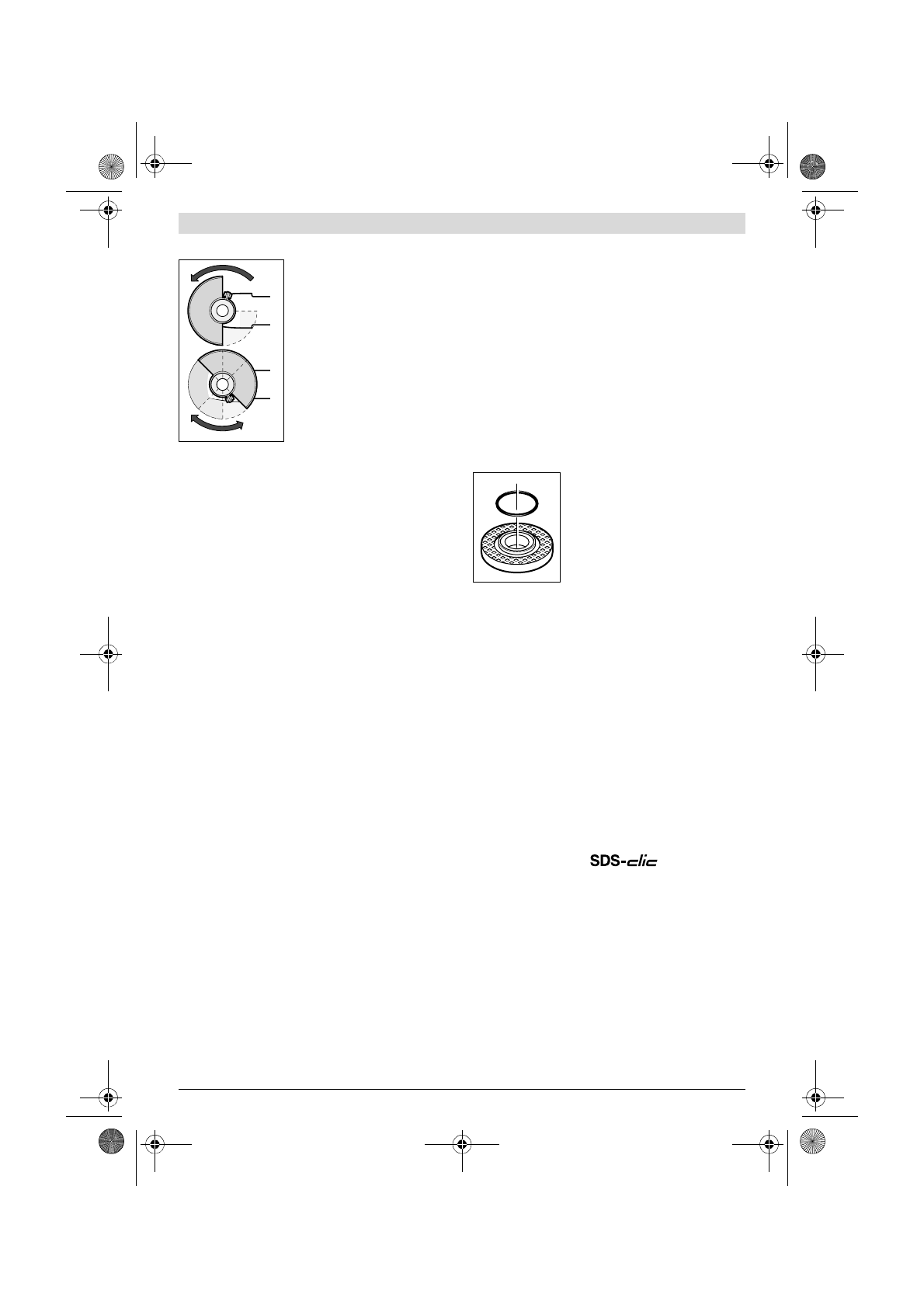

Taşlama için koruyucu kapak

Koruyucu kapağı

10

 mil boynuna

yerleştirin. Koruyucu kapağın

10

pozisyonunu yaptığınız işe göre
ayarlayın. Koruyucu kapağı

10

 tes-

pit vidasını

9

 iç altıgen anahtarla

4

sıkarak kilitleyin.



Koruyucu kapağı 10 öyle ayarlayın ki, kullanıcıya doğru
kıvılcım gelmesin.

Açıklama:

 Koruyucu kapaktaki

10

 kod tırnakları sadece elek-

trikli el aletine uygun bir koruyucu kapağın takılabilmesini gü-
vence altına alır.

Kesme için koruyucu kapak



Bağlı taşlama uçları ile kesme yaparken kesme işlemi
için öngörülen koruyucu kapağı 16 kullanın.



Taş malzemeyi keserken yeterli toz emme yapılmasını
sağlayın.

Kesme için koruyucu kapak

16

 taşlama için kullanılan koruyu-

cu kapağın

10

 üzerine monte edilir.

Kılavuz kızakla kesme yapma için emici kapak

Kılavuz kızakla kesme yapma emici kapağı

26

 taşlama için ön-

görülen koruyucu kapak

10

 gibi takılır.

Ek tutamak



Elektrikli el aletinizi her zaman ek tutamakla 7 kullanın.

Ek tutamağı

7

 yaptığınız işe göre şanzıman başının sağına ve-

ya soluna vidalayın.

El koruma parçası



Lastik zımpara tablası 19 veya çanak fırça/disk fırça/
yelpaze taşlayıcı ile çalışmak için daima el koruma par-
çasını 18 takın.

El koruma parçasını

18

 ek tutamakla

7

 tespit edin.

Taşlama uçlarının takılması



Elektrikli el aletinde bir çalışma yapmadan önce (örne-
ğin bakım, uç değiştirme vb.), aleti taşırken ve saklar-
ken her defasında aküyü alttan çıkarın.

Aletin açma/ka-

pama şalterine yanlışlıkla basıldığında yaralanmalar ortaya
çıkabilir.



Taşlama ve kesme disklerini soğumadan önce tutma-
yın.

Bu diskler çalışma esnasında çok ısınır.

Taşlama milini

8

 ve takılacak bütün parçaları temizleyin.

Taşlama uçlarını gevşetmek ve sıkmak için mil kilitleme düğ-
mesine

2

 basarak mili sabitleyin.



Mil kilitleme düğmesini sadece taşlama mili dururken
kullanın.

Aksi takdirde elektrikli el aleti hasar görebilir.

Taşlama ve kesme diskleri

Taşlama uçlarının ölçülerine dikkat edin. Delik çapı bağlama
flanşına uymalıdır. Adaptör veya redüksiyon parçası kullan-
mayın.

Elmas kesme diskleri kullanırken disk üzerindeki dönme yönü
oku ile elektrikli el aletinin dönme yönünün (şanzıman başın-
daki dönme yönü okuna bakınız) birbirine uymalıdır.

Montaj işleminin sırası grafik sayfasında gösterilmektedir.

Taşlama ve kesme disklerini tespit etmek üzere germe somu-
nunu

13

 vidalayın ve iki pimli anahtarla sıkın “Hızlı germe

somunu ” bölümüne bakınız.



Ucu takıp aleti çalıştırmadan önce, ucun kusursuz bi-
çimde takılıp takılmadığını ve serbest olarak dönüp
dönmediğini kontrol edin. Ucun koruyucu kapağa veya
diğer parçalara temas etmediğinden emin olun.

Bağlama flanşında

11

 merkezleme bun-

du çevresine bir plastik parça (O-halka)
yerleştirilmiştir.

O-halka yoksa veya

hasarlı ise bağlama flanşı

11

 alet kul-

lanılmaya devam edilmeden önde mut-
laka değiştirilmelidir.

Yelpaze taşlama ucu



Yelpaze taşlama ucu ile çalışırken daima el koruma par-
çasını 18 takın.

Lastik zımpara tablası



Lastik zımpara tablası 19 ile çalışırken daima el koruma
parçasını 18 takın.

Montaj işleminin sırası grafik sayfasında gösterilmektedir.

Yuvarlak başlı somunu

21

 vidalayın ve iki pimli anahtarla sıkın.

Çanak fırça/disk fırça



Çanak fırça veya disk fırça ile çalışırken daima el koru-
ma parçasını 18 takın.

Montaj işleminin sırası grafik sayfasında gösterilmektedir.

Çanak fırça/disk fırça taşlama miline öyle vidalanabilmelidir
ki, taşlama mili dişinin sonundaki mil flanşına sıkıca oturmalı-
dır. Çanak fırçayı/disk fırçayı bir çatal anahtarla sıkın.

Hızlı germe somunu

Yardımcı anahtar kullanmadan basit biçimde taşlama ucu de-
ğiştirmek için germe somunu

13

 yerine hızlı germe somunu

SDS-clic

14

 kullanabilirsiniz.



Hızlı germe somunu 14 sadece taşlama ve kesme disk-
leri için kullanılabilir.



Sadece kusursuz, hasar görmemiş hızlı germe somunu
14 kullanın.



Vidalarken hızlı germe somununun 14 yazılı tarafının
taşlama diskini göstermemesine dikkat edin; ok en-
deks işaretini 28 göstermelidir.
