 Português |

53

Bosch Power Tools

1 609 92A 0N2 | (5.6.14)

Capa de protecção para lixar

Colocar a capa de protecção

10

 na

gola do veio. Adaptar a posição da
capa de protecção

10

 às exigências

do processo de trabalho. Travar a
capa de protecção

10

 apertando o

parafuso de fixação

9

 com a chave

de sextavado interior

4

.



Ajustar a capa de protecção 10 de modo a evitar que vo-
em faúlhas na direcção do operador.

Nota:

 Os ressaltos de codificação na capa de protecção

10

garantem que só possa ser montada uma capa de protecção
apropriada para a ferramenta eléctrica.

Capa de protecção para cortar



Ao cortar com rebolos ligados deve ser sempre utiliza-
da uma capa de protecção para cortar 16.



Ao cortar pedras deve ser sempre assegurada uma as-
piração de pó suficiente.

A capa de protecção para cortar

16

 é montada como a capa

de protecção para lixar

10

.

Capa de aspiração para cortar com carril de guia

A capa de aspiração para cortar com carril de guia

26

 é mon-

tada como a capa de protecção para lixar

10

.

Punho adicional



Só utilizar a sua ferramenta eléctrica com o punho adi-
cional 7.

Atarraxar o punho adicional

7

 de acordo com o tipo de traba-

lho, do lado direito ou do lado esquerdo do cabeçote de en-
grenagens.

Protecção para as mãos



Ao trabalhar com o prato abrasivo de borracha 19 ou
com a escova tipo tacho/escova plana/disco abrasivo
em forma de leque deverá sempre montar a protecção
para as mãos 18.

Fixar a protecção para as mãos

18

 com o punho adicional

7

.

Montar ferramentas abrasivas



O acumulador deverá ser retirado antes de todos os
trabalhos no aparelho e antes de transportar ou de
guardar a ferramenta eléctrica (p. ex. manutenção,
troca de ferramenta).

Há perigo de lesões se o interrup-

tor de ligar-desligar for accionado involuntariamente.



Não tocar em rebolos e discos de corte antes de esfria-
rem.

Os discos se tornam bem quentes durante o trabalho.

Limpar o veio de rectificação

8

 e todas as peças a serem mon-

tadas.

Premir a tecla de bloqueio do veio

2

 para prender e soltar as

ferramentas abrasivas e para imobilizar o veio de rectificação.



Só accionar a tecla de bloqueio do veio com o veio de
rectificação parado.

Caso contrário é possível que a fer-

ramenta eléctrica seja danificada.

Disco abrasivo/de corte

Observe as dimensões das ferramentas abrasivas. O diâme-
tro do furo deve ser do tamanho certo para o flange de admis-
são. Não utilizar adaptadores nem redutores.

Ao utilizar discos de corte diamantados deverá assegurar-se
de que a seta do sentido de rotação sobre o disco de corte dia-
mantado coincida com o sentido de rotação da ferramenta
eléctrica (veja seta do sentido de rotação sobre o cabeçote de
engrenagens).

A sequência de montagem está apresentada na página de es-
quemas.

Para fixar o disco abrasivo/disco de corte deverá atarraxar a
porca de aperto

13

 e apertá-la com a chave de dois furos, veja

secção “Porca de aperto rápido ”.



Após montar a ferramenta abrasiva deverá controlar,
antes de ligar a ferramenta eléctrica, se a ferramenta
abrasiva está montada correctamente e se pode ser
movimentada livremente. Assegure-se de que a ferra-
menta abrasiva não entre em contacto com outras pe-
ças.

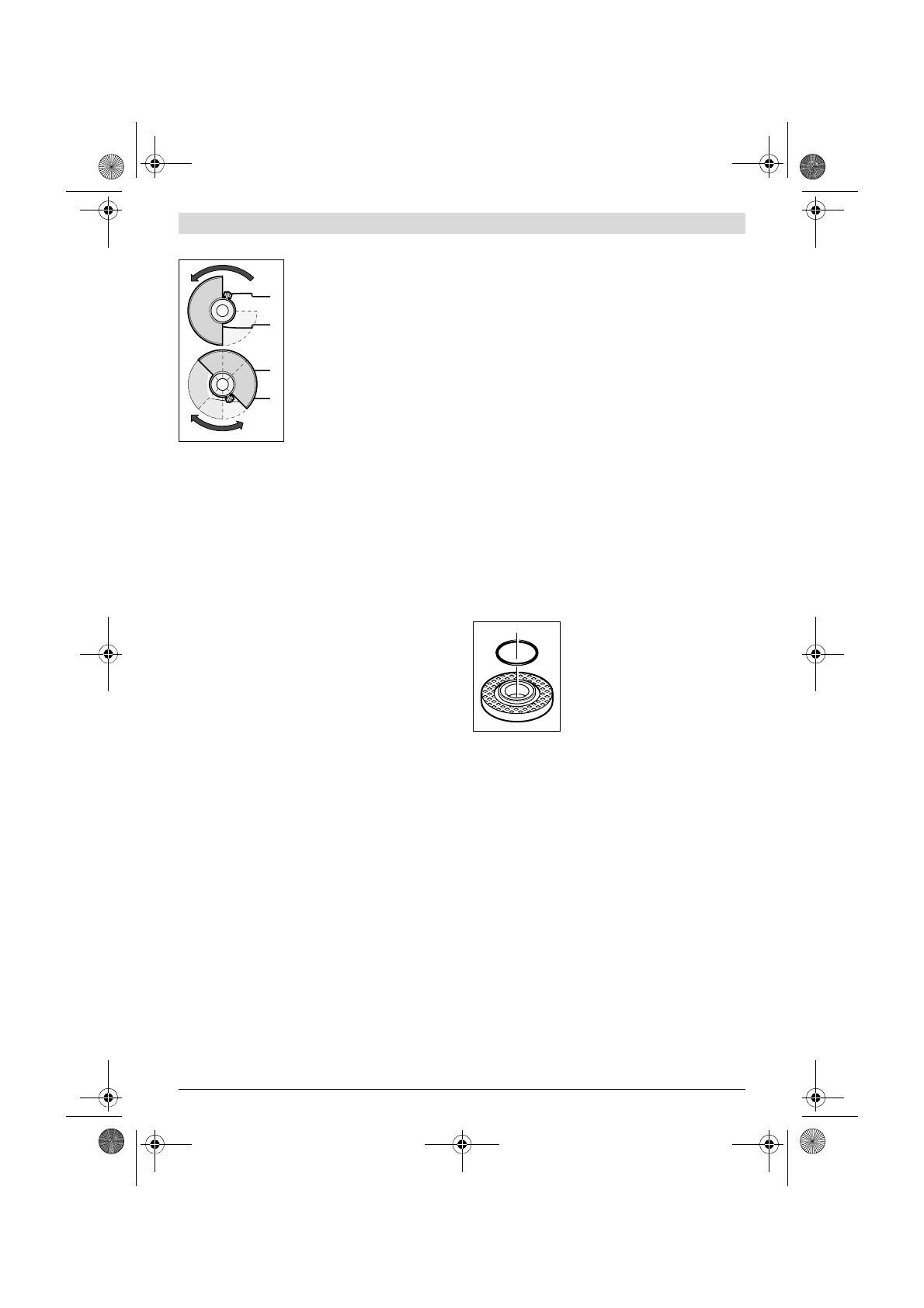

No flange de fixação

11

 encontra-se

uma gola de centragem (anel circular).

Se o anel circular estiver faltando ou
se estiver danificado,

 terá que substi-

tuir sem falta o flange de fixação

11

 an-

te de continuar a usar o aparelho.

Disco abrasivo em forma de leque



Para trabalhar com o disco abrasivo em forma de le-
ques deverá sempre usar a protecção para as mãos 18.

Prato abrasivo de borracha



Para trabalhar com o prato abrasivo de borracha 19 de-
verá sempre montar a protecção para as mãos 18.

A sequência de montagem está apresentada na página de es-
quemas.

Atarraxar a porca redonda

21

 e apertá-la com a chave de dois

furos.

Escova tipo tacho/escova plana



Para trabalhar com o disco abrasivo em forma de tacho
ou com a escova plana deverá sempre usar a protecção
para as mãos 18.

A sequência de montagem está apresentada na página de es-
quemas.

Deverá ser possível atarraxar a escova tipo tacho/escova pla-
na no veio de rectificação, até que fiquem firmemente encos-
tadas no flange do veio de rectificação no fim da rosca do veio
de rectificação. Apertar a escova tipo tacho/escova plana
com a chave de forqueta.
