 | Slovensko

1 609 92A 0N2 | (5.6.14)

Bosch Power Tools



Tipko za aretiranje vretena pritiskajte samo pri mirujo-
čem brusilnem vretenu.

V nasprotnem primeru se lahko

električno orodje poškoduje.

Brusilni kolut/rezalna plošča

Upoštevajte dimenzije brusilnih orodij. Premer luknje se mora
ujemati s prijemalno prirobnico. Uporaba adapterjev ali redu-
cirnih komadov ni dovoljena.

Pri uporabi diamantnih rezalnih kolutov pazite, da se bosta
puščica smeri vrtenja na diamantnem rezalnem kolutu in smer
vrtenja električnega orodja (glejte puščico smeri vrtenja na
glavi gonila) ujemali.

Zaporedje montaže je prikazano na strani z grafiko.

Za pritrditev brusilnega koluta/rezalne plošče najprej privijte
napenjalno matico

13

, nato pa vpnite kolut oziroma ploščo s

pomočjo ključa z dvema luknjama, glejte odstavek „Hitrovpe-
njalna matica “.



Preverite po montaži brusilnega orodja pred vklopom,
ali je brusilno orodje koretno montirano in ali se lahko
prosto vrti. Zagotovite, da se brusilno orodje ne dotika
zaščitnega pokrova ali drugih delov.

V prijemalni prirobnici

11

 je okrog cen-

trirnega roba vstavljen del iz umetne
mase (O-obroč).

Če O-obroč manjka

ali je poškodovan,

 se mora pred na-

daljno uporabo prijemalna prirobnica

11

 nujno nadomestiti.

Pahljačasti brusilni kolut



Za dela, kjer uporabljate pahljačaste brusilne kolute,
vedno montirajte ščitnik za roke 18.

Gumijasti brusilni krožnik



Za dela, kjer uporabljate gumijaste brusilne krožnike
19, vedno montirajte ščitnik za roke 18.

Zaporedje montaže je prikazano na strani z grafiko.

Privijte okroglo matico

21

 in jo zategnite s ključem z dvema lu-

knjama.

Lončasta ščetka/ploščata ščetka



Za dela, kjer uporabljate krtačne lonce ali krtačne kolu-
te, vedno montirajte ščitnik za roke 18.

Zaporedje montaže je prikazano na strani z grafiko.

Lončasta ščetka/ploščata ščetka mora biti na brusilno vrete-
no privita tako, da trdno nalega na prirobnici brusilnega vrete-
na na koncu navoja. Lončasto ščetko/ploščato ščetko trdno
privijte z viličastim ključem.

Hitrovpenjalna matica

Za enostavnejšo zamenjavo brusilnega orodja brez uporabe
dodatnih orodij lahko namesto napenjalne matice

13

 upora-

bite hitrovpenjalno matico

14

.



Hitrovpenjalna matica 14 se lahko uporablja samo za
brusilne kolute in rezalne plošče.



Uporabljajte samo brezhibne, nepoškodovane hi-
trovpenjalne matice 14.



Pri privijanju pazite, da bo popisana stran hitrovpenjal-
ne matice 14 obrnjena proč od brusilne plošče; puščica
naj kaže indeksno oznako 28.

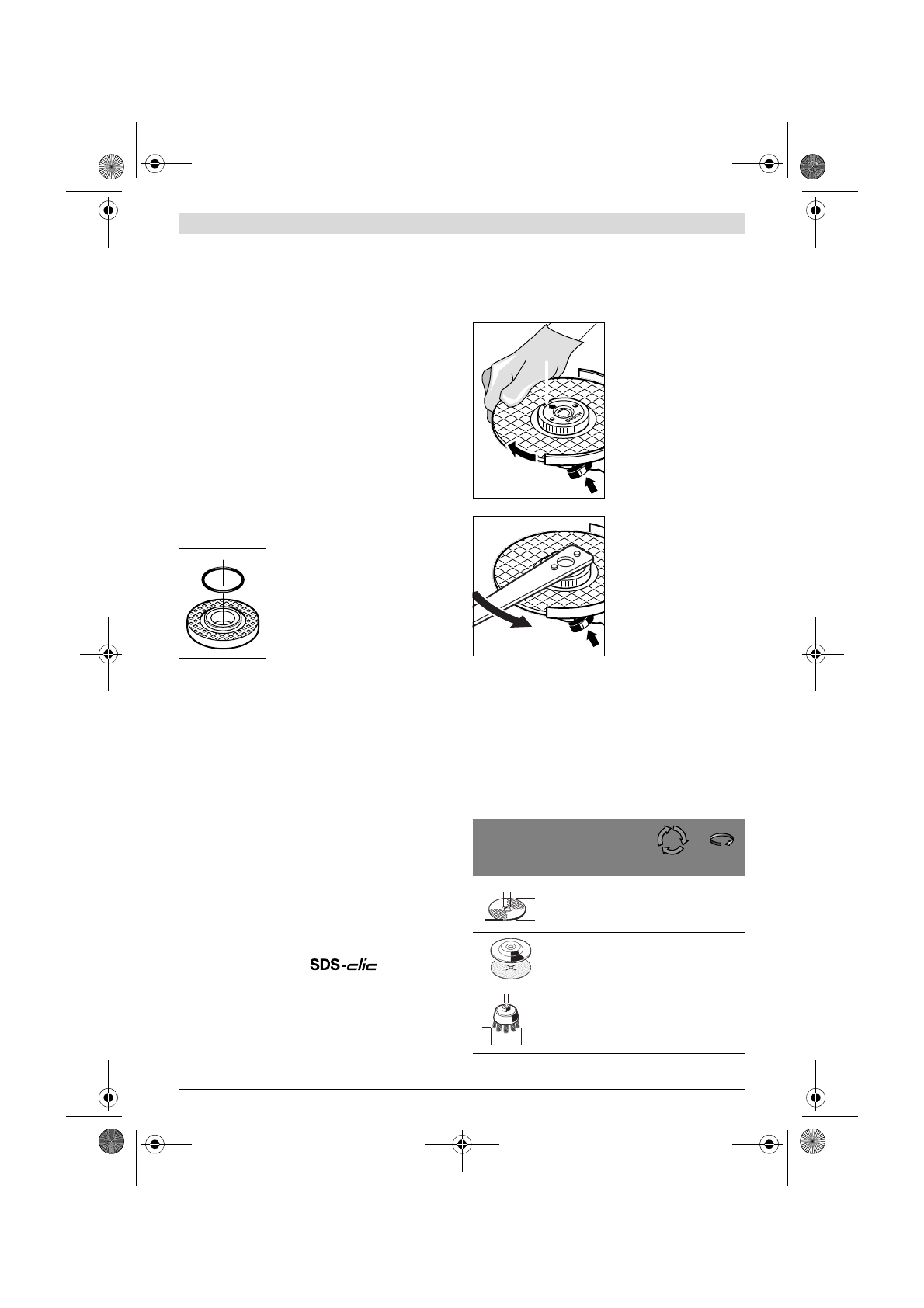

Pritisnite tipko za aretiranje
vretena

2

 in fiksirajte brusilno

vreteno. Trdno privijte hi-
trovpenjalno matico z obra-
čanjem brusilnega koluta v
urini smeri.

Pravilno pritrjeno, nepoško-
dovano hitrovpenjalno mati-
co lahko ročno odvijete z
obračanjem narebričenega
prstana v protiurni smeri.

Hitrovpenjalne matice, ki je
obtičala na vretenu, nikoli
ne odvijajte s kleščami, am-
pak uporabite ključ z dvema
luknjama.

 Ključ z dvema lu-

knjama namestite tako, kot je

prikazano na sliki.

Dovoljena brusilna orodja

Uporabljate lahko vsa brusilna orodja, ki so navedena v tem
navodilu za uporabo.

Dovoljeno število vrtljajev [min

-1

] oziroma obodna hitrost

[m/s] uporabljenenih brusilnih orodij morata znašati najmanj
toliko, kolikor znašajo vrednosti v spodnji tabeli.

Upoštevajte torej dovoljeno

število vrtljajev oziroma obo-

dno hitrost

 na etiketi brusilnega orodja.

maks.

[mm]

[mm]

D

b

d

[min

-1

]

[m/s]

115
125

6
6

22,2
22,2

10 000
10 000

80
80

115
125

–
–

–
–

10 000
10 000

80
80

75

30

M 14

10 000

45

28

b

d

D

D

D

b

d
