Stel de beschermkap 10 zo in dat er geen vonken in de
richting van de bediener vliegen.

Opmerking:

 De codeernokken op de beschermkap

10

 zor-

gen ervoor dat er alleen een bij het elektrische gereedschap
passende beschermkap gemonteerd kan worden.

Beschermkap voor doorslijpen



Gebruik bij doorslijpwerkzaamheden met gebonden
slijpmiddelen altijd de beschermkap voor doorslijpen
16.



Zorg bij doorslijpwerkzaamheden in steen voor een
voldoende stofafzuiging.

De afzuigkap voor doorslijpen

16

 wordt net als de bescherm-

kap voor schuren

10

 gemonteerd.

Afzuigkap voor doorslijpen met geleidingsslede

De afzuigkap voor doorslijpen met geleidingsslede

26

 wordt

net als de beschermkap voor schuren

10

 gemonteerd.

Extra handgreep



Gebruik het elektrische gereedschap alleen met de ex-
tra handgreep 7.

Schroef de extra handgreep

7

 afhankelijk van de werkwijze

rechts of links op het voorste deel van de machine vast.

Handbescherming



Monteer voor werkzaamheden met de rubber steun-
schijf 19, komstaalborstel, vlakstaalborstel of lamel-
lenschijf altijd de handbescherming 18.

Bevestig de handbescherming

18

 met de extra handgreep

7

.

Slijpgereedschappen monteren



Neem altijd de accu uit het elektrische gereedschap
voor werkzaamheden aan het gereedschap (zoals het
uitvoeren van onderhoud en het wisselen van inzetge-
reedschap) en voor het vervoeren en opbergen van het
gereedschap.

Bij per ongeluk bedienen van de aan/uit-

schakelaar bestaat verwondingsgevaar.



Raak slijp- en doorslijpschijven niet aan voordat deze
zijn afgekoeld.

De schijven worden tijdens de werkzaam-

heden zeer heet.

Reinig de uitgaande as

8

 en alle te monteren delen.

Druk voor het vastspannen en losdraaien van de slijpgereed-
schappen op de blokkeerknop

2

 om de uitgaande as vast te

zetten.



Bedien de blokkeerknop alleen als de uitgaande as stil-
staat.

Anders kan het elektrische gereedschap bescha-

digd raken.

Slijp- of doorslijpschijf

Let op de afmetingen van de slijpgereedschappen. De gatdia-
meter moet bij de opnameflens passen. Gebruik geen adap-
ters of reduceerstukken.

Let er bij het gebruik van diamantdoorslijpschijven op dat de
draairichtingpijl op de diamantdoorslijpschijf en de draairich-
ting van het elektrische gereedschap (zie draairichtingpijl op
de voorzijde van de machine) overeenkomen.

De volgorde van de montage kunt u op de pagina met afbeel-
dingen zien.

Voor het bevestigen van de slijp- of doorslijpschijf schroeft u
de spanmoer

13

 op de as en spant u de spanmoer met de pen-

sleutel, zie het gedeelte „Snelspanmoer ”.



Controleer na de montage van het slijpgereedschap en
vóór het inschakelen of het slijpgereedschap correct is
gemonteerd en vrij kan draaien. Controleer dat het
schuurgereedschap de beschermkap of andere delen
niet raakt.

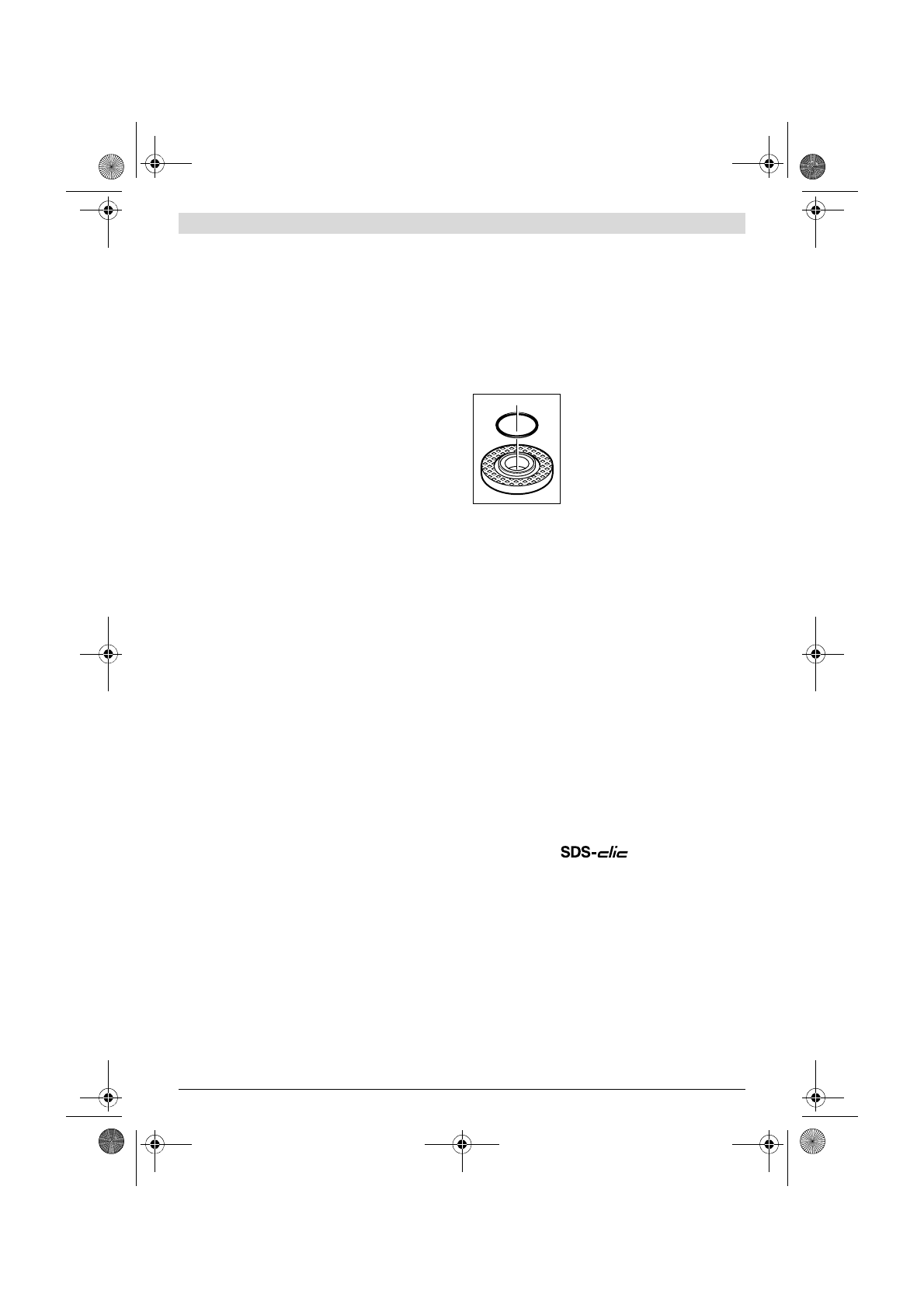

In de opnameflens

11

 is rondom de

centreerkraag een kunststof onderdeel
(O-ring) ingezet.

Als de O-ring ont-

breekt of beschadigd is,

 moet de op-

nameflens

11

 beslist worden vervan-

gen voordat het gereedschap verder
wordt gebruikt.

Lamellenschijf



Monteer voor werkzaamheden met de lamellenschijf
altijd de handbescherming 18.

Rubber steunschijf



Monteer voor werkzaamheden met de rubber steun-
schijf 19 altijd de handbescherming 18.

De volgorde van de montage kunt u op de pagina met afbeel-
dingen zien.

Schroef de ronde moer

21

 op de as en span deze met de pen-

sleutel.

Komstaalborstel of vlakstaalborstel



Monteer voor werkzaamheden met de komstaal- of
vlakstaalborstel altijd de handbescherming 18.

De volgorde van de montage kunt u op de pagina met afbeel-
dingen zien.

De komstaalborstel of vlakstaalborstel moet zo ver op de uit-
gaande as kunnen worden geschroefd, dat deze nauw aan-
sluit op de flens aan het einde van de schroefdraad van de uit-
gaande as. Span de komstaalborstel of vlakstaalborstel met
een steeksleutel vast.

Snelspanmoer

Voor het eenvoudig wisselen van slijpgereedschappen zonder
hulpgereedschap kunt u in plaats van de spanmoer

13

 de

snelspanmoer

14

 gebruiken.



De snelspanmoer 14 mag alleen worden gebruikt voor
slijp- of doorslijpschijven.



Gebruik alleen een onbeschadigde snelspanmoer 14
die helemaal in orde is.



Let er bij het vastschroeven op dat de zijde met het op-
schrift van de snelspanmoer 14 niet naar de slijpschijf
wijst. De pijl moet naar de indexmarkering 28 wijzen.
