 Hrvatski |

265

Bosch Power Tools

1 609 92A 0N2 | (5.6.14)

Montaža brusnih alata



Prije svih radova na električnom alatu (npr. održava-
nje, zamjena alata, itd.), kao i kod njegovog transporta
i spremanja, aku-bateriju treba izvaditi iz električnog
alata.

Kod nehotičnog aktiviranja prekidača za uključiva-

nje/isključivanje postoji opasnost od ozljeda.



Ne dirajte brusnu ploču za brušenje i brusnu ploču za
rezanje prije nego što se ohladi.

Brusne ploče se pri radu

jako zagriju.

Očistite brusno vreteno

8

 i sve dijelove koje treba montirati.

Za stezanje i otpuštanje brusnih alata, za utvr

đ

ivanje brusnog

vretena pritisnite tipku za utvr

đ

ivanje vretena

2

.



Tipku za utvrđivanje vretena pritisnite samo dok bru-
sno vreteno miruje.

Električni alat bi se inače mogao ošte-

titi.

Brusne ploče/Brusne ploče za rezanje

Pazite na dimenzije brusnih alata. Promjer otvora mora odgo-
varati steznoj prirubnici. Ne koristite adapter ili redukcijski
element.

Kod primjene dijamantnih ploča za rezanje pazite da se poklo-
pi strelica smjera rotacije na dijamantnoj ploči za rezanje sa
smjerom rotacije električnog alata (vidjeti smjer rotacije na
glavi prijenosnika).

Redoslijed montaže je vidljiv na stranici sa slikama.

Za pričvršćenje brusne ploče/ploče za rezanje navrnite steznu
maticu

13

 i stegnite je sa račvastim ključem, vidjeti poglavlje,

vidjeti poglavlje „Brzostežuća matica “.



Nakon montaže brusnog alata, prije uključivanja pro-
vjerite da li je brusni alat ispravno montiran i da li se
može slobodno okretati. Brusna ploča ne smije strugati
po štitniku ili nekim drugim dijelovima.

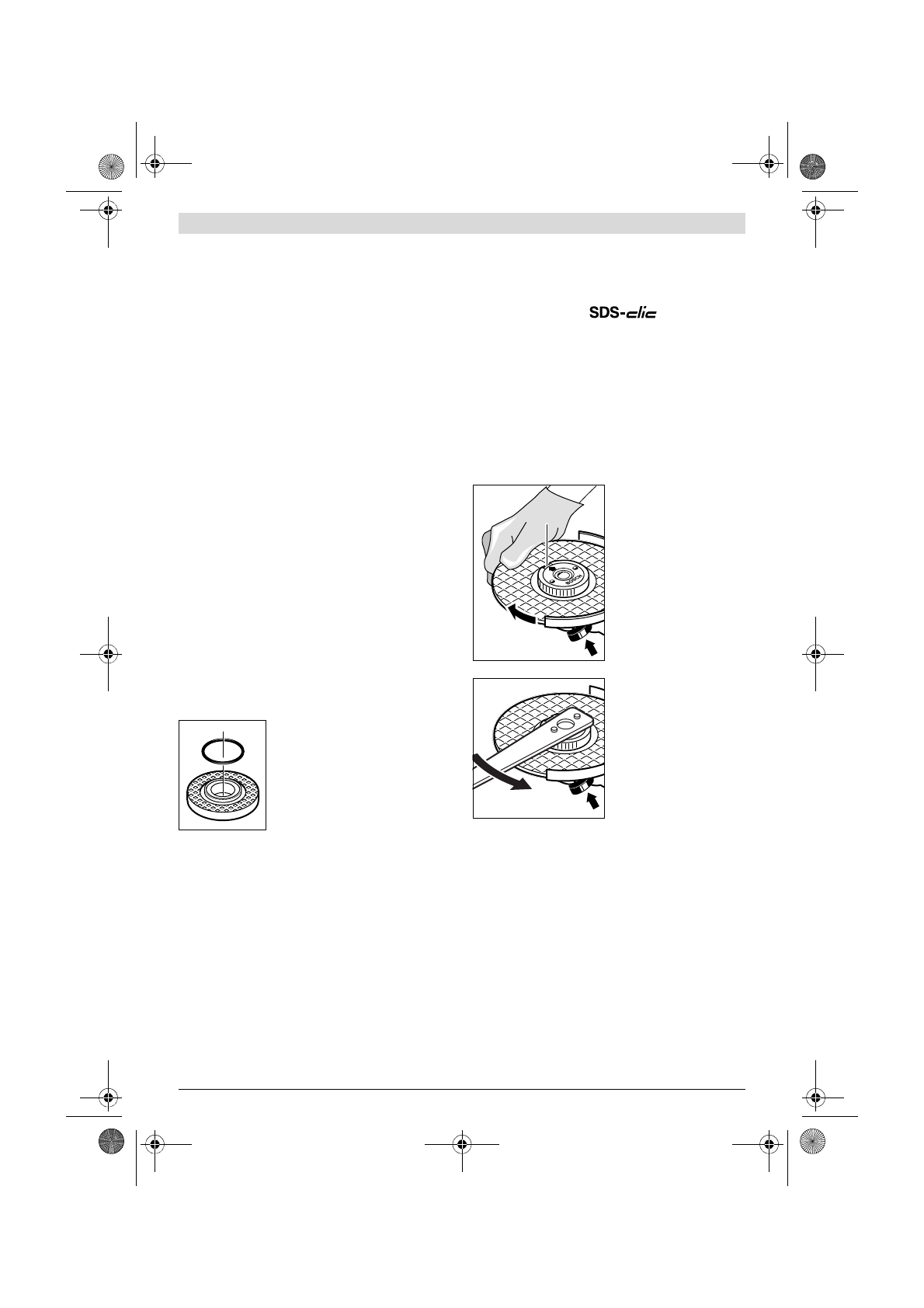

U steznoj prirubnici

11

 oko naslona za

centriranje ugra

đ

en je plastični dio

(O-prsten).

Ako O-prsten nedostaje ili

je oštećen,

 prije daljnje primjene, ste-

zna prirubnica

11

 se mora neizostavno

zamijeniti.

Lepezasta brusna ploča



Za radove sa lepezastom brusnom pločom montirajte
uvijek štitnik za ruke 18.

Gumeni brusni tanjur



Za radove sa gumenim brusnim tanjurom 19 montirajte
uvijek štitnik za ruke 18.

Redoslijed montaže je vidljiv na stranici sa slikama.

Navrnite okruglu maticu

21

 i stegnite je račvastim ključem.

Lončaste četke/pločaste četke



Za radove sa lončastom četkom ili pločastom četkom
uvijek ugradite štitnik za ruke 18.

Redoslijed montaže je vidljiv na stranici sa slikama.

Lončaste četke/pločaste četke moraju se toliko navrnuti na
brusno vreteno da naliježu na prirubnicu brusnog vretena, na
kraju navoja brusnog vretena. Lončastu četku/pločastu četku
stegnite sa viljuškastim ključem.

Brzostežuća matica

Za jednostavnu zamjenu brusnog alata bez primjene daljnjeg
alata, možete umjesto stezne matice

13

 primijeniti brzostežu-

ću maticu

14

.



Brzostežuća matica 14 smije se koristiti samo za bru-
sne ploče ili ploče za rezanje.



Koristite samo besprijekornu, neoštećenu brzostežuću
maticu 14.



Kod navrtanja pazite da strana brzostežuće matice 14
sa oznakom ne bude okrenuta na stranu brusne ploče;
strelica mora biti okrenuta prema indeks znaku 28.

Za zaustavljanje vretena priti-
snite tipku za uglavljivanje
vretena

2

. Za stezanje brzo-

stežuće matice okrenite bru-
snu ploču snažno u smjeru ka-
zaljke na satu.

Propisno pričvršćenu neošte-
ćenu brzostežuću maticu mo-
žete otpustiti okretanjem na-
reckanog prstena u smjeru
suprotnom od kazaljke na sa-
tu.

Brzostežuću maticu koja
čvrsto sjedi ne otpuštajte
nikada sa kliještima, nego
za to koristite račvasti
ključ.

 Račvasti ključ stavite

kako je prikazano na slici.

Dopušteni brusni alati

Možete koristiti sve brusne alate spomenute u ovim uputama
za uporabu.

Dopušten broj okretaja [min

-1

], odnosno obodna brzina

[m/s] korištenog brusnog alata mora barem odgovarati poda-
cima u donjoj tablici.

Zbog toga se pridržavajte dopuštenog

broja okretaja, odno-

sno obodne brzine

 sa naljepnice brusnog alata.
