 Italiano |

63

Bosch Power Tools

1 609 92A 0N2 | (5.6.14)

La batteria ricaricabile agli ioni di litio è protetta dalla «Elec-
tronic Cell Protection (ECP)» contro lo scaricamento comple-
to. In caso di batteria scarica l’elettroutensile si spegne attra-
verso un interruttore automatico: Il portautensile od
accessorio non si muove più.



Dopo la disattivazione automatica dell’elettroutensile
non continuare a premere l’interruttore di avvio/arre-
sto.

La batteria ricaricabile potrebbe subire dei danni.

Si prega di attenersi alle indicazioni relative allo smaltimento.

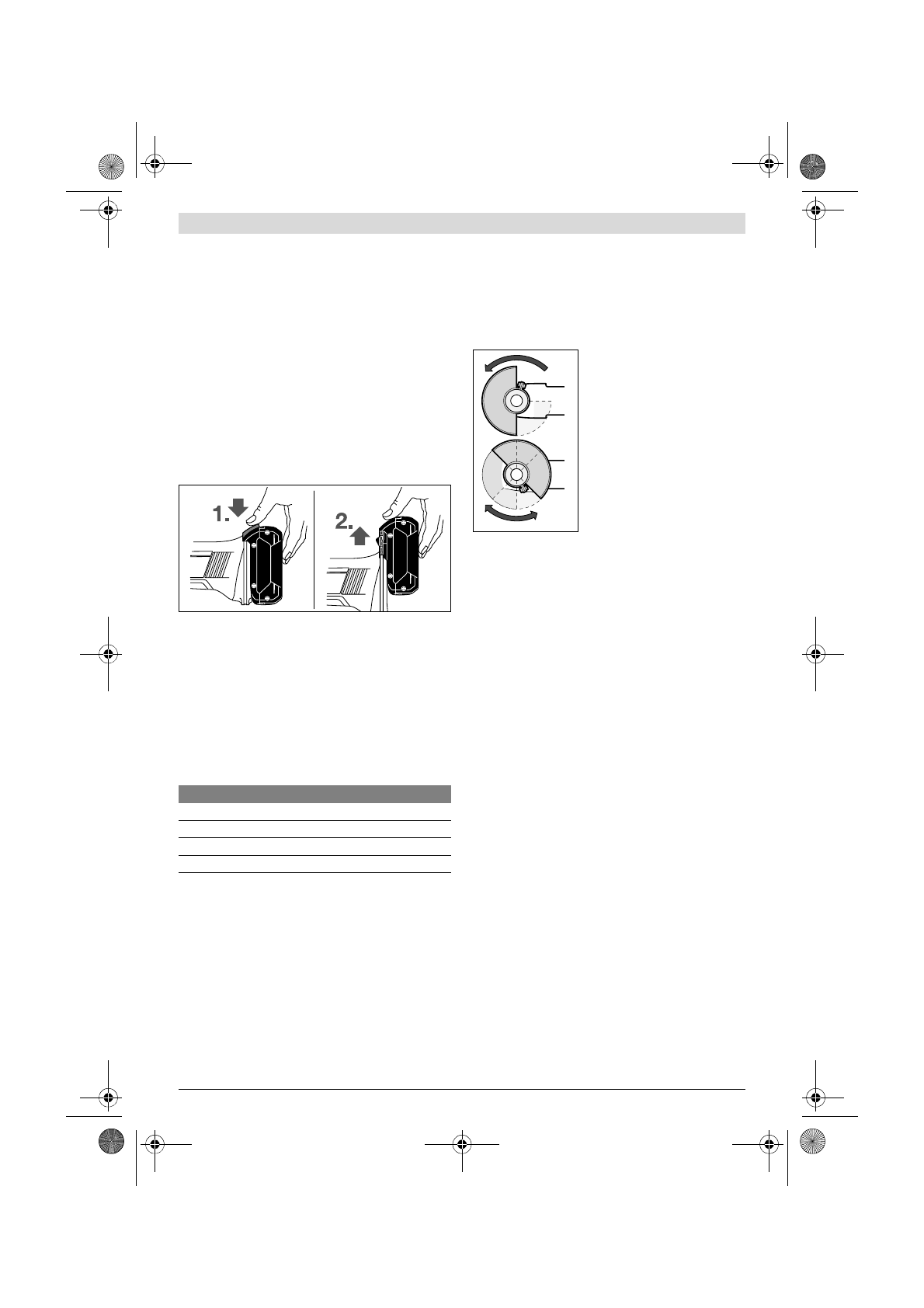

Rimozione della batteria ricaricabile

La batteria ricaricabile

5

 è dotata di due inserti di bloccaggio

che devono impedire la caduta della batteria ricaricabile in ca-
so di pressione accidentale del tasto di sbloccaggio della bat-
teria ricaricabile

6

. Fintanto che la batteria ricaricabile è inse-

rita nell’elettroutensile, la stessa è tenuta in posizione tramite
una molla.

Per la rimozione della batteria ricaricabile

5

 premere il tasto di

sbloccaggio

6

 e togliere la batteria dall’elettroutensile tiran-

dola in avanti.

Durante questa operazione non sforzare.

Indicatore dello stato di carica della batteria
(vedi figura A)

I tre LED verdi dell’indicatore dello stato di carica della batte-
ria

24

 indicano lo stato di carica della batteria ricaricabile

5

.

Per ragioni di sicurezza l’interrogazione dello stato di carica è
possibile esclusivamente ad elettroutensile spento.

Premere il tasto

23

 per visualizzare lo stato di carica. Questo

è possibile anche con batteria ricaricabile

5

 rimossa.

Se dopo aver premuto il tasto

23

 non vi è alcun LED illumina-

to, la batteria ricaricabile è difettosa e deve essere sostituita.

Montaggio del dispositivo di protezione



Prima di effettuare lavori all’elettroutensile (p. es. la-
vori di manutenzione, cambio d’utensile, ecc.), nonché
in caso di trasporto e di conservazione dello stesso,
avere sempre cura di estrarne sempre la batteria rica-
ricabile.

In caso d’azionamento accidentale dell’interrut-

tore di avvio/di arresto sussisterà il pericolo di incidenti.

Nota bene:

Dopo una rottura della mola abrasiva durante il

funzionamento oppure in caso di danneggiamento dei dispo-
sitivi di alloggiamento sulla cuffia di protezione/sull’elettrou-
tensile, l’elettroutensile deve essere inviato immediatamente
al Servizio Assistenza Clienti, per quanto riguarda gli indirizzi
vedi il paragrafo «Assistenza clienti e consulenza impieghi».

Cuffia di protezione per la levigatura

Applicare la cuffia di protezione

10

sul collare alberino. Adattare la po-
sizione della cuffia di protezione

10

alle esigenze dell’operazione di la-
voro in corso. Bloccare la cuffia di
protezione

10

 serrando la vite di

fissaggio

9

 con la chiave per esago-

no interno

4

.



Regolare la cuffia di protezione 10 in modo tale da im-
pedire che si abbia una scia di scintille in direzione
dell’operatore.

Nota bene:

 Le camme codificatrici applicate alla cuffia di pro-

tezione

10

 assicurano che all’elettroutensile possa essere

montata soltanto una cuffia di protezione adatta.

Cuffia di protezione per la troncatura



Durante la troncatura con abrasivo combinato utilizza-
re sempre la cuffia di protezione per la troncatura 16.



Durante la troncatura in materiali pietrosi è necessario
provvedere ad una sufficiente aspirazione della polve-
re.

La cuffia di protezione per la troncatura

16

 viene montata co-

me la cuffia di protezione per la levigatura

10

.

Cuffia di aspirazione per la troncatura con slitta di guida

La cuffia di aspirazione per la troncatura con slitta di guida

26

viene montata come la cuffia di protezione per la levigatura

10

.

Impugnatura supplementare



Utilizzare il Vostro elettroutensile soltanto con l’impu-
gnatura supplementare 7.

A seconda della posizione di lavoro che si preferisce, avvitare
l’impugnatura supplementare

7

 a destra oppure a sinistra del-

la testata ingranaggi.

Protezione mano



In caso di lavori con il platorello in gomma 19 oppure
con la spazzola a tazza/spazzola piatta (a fili intreccia-
ti)/disco lamellare, montare sempre la protezione per
le mani 18.

Fissare la protezione per le mani

18

 servendosi dell’impugna-

tura supplementare

7

.

LED

Autonomia

Luce continua 3 x verde

≥

2/3

Luce continua 2 x verde

≥

1/3

Luce continua 1 x verde

< 1/3

Luce lampeggiante 1 x verde

Riserva
