 | Svenska

1 609 92A 0N2 | (5.6.14)

Bosch Power Tools

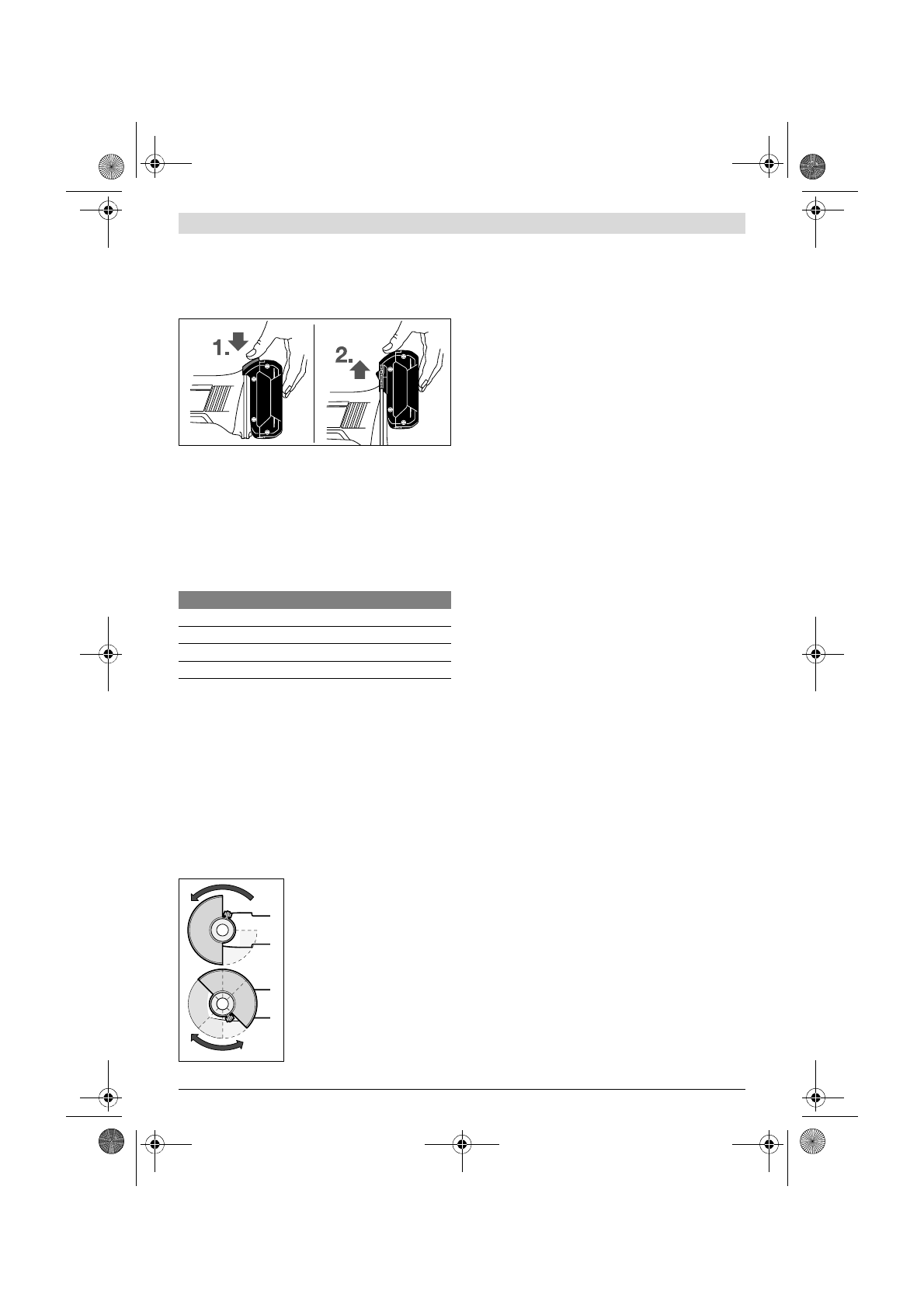

Borttagning av batteri

Batteriet

5

 är försedd med två låssteg som hindrar batteriet

från att falla ut om dess upplåsningsknapp

6

 oavsiktligt

trycks. När batteriet är insatt i elverktyget hålls den med en
fjäder i rätt läge.

Ta bort batterimodulen

5

 genom att trycka på upplåsnings-

knappen

6

 och dra sedan batterimodulen framåt ur elverkty-

get.

Bruka inte våld.

Batteriets laddningsindikering (se bild A)

De tre gröna lysdioderna i batteriets display

24

 visar batteri-

ets laddningstillstånd

5

. Av säkerhetsskäl kan laddningstill-

ståndet avfrågas endast när elverktyget är frånkopplat.

Tryck knappen

23

 för att visa laddningstillståndet. Detta kan

ske även när batteriet

5

 är borttagen.

Om ingen lysdiod tänds när knappen

23

 trycks ned, är batte-

riet defekt och måste bytas ut.

Montering av skyddsutrustning



Ta bort batteriet innan åtgärder utförs på elverktyget
samt före transport och lagring.

Om strömställaren

Till/Från oavsiktligt påverkas finns risk för personskada.

Anvisning:

Om slipskivan brustit under drift eller stödanord-

ningarna på spängskyddet/elverktyget skadats, måste
berörda delar/elverktyget bytas ut eller för service skickas till
en serviceverkstad, för adresser se avsnittet ”Kundtjänst och
användarrådgivning”.

Sprängskydd för slipning

Lägg upp sprängskyddet

10

 på

spindelhalsen. Anpassa spräng-
skyddet

10

 till den ställning arbetet

kräver. Lås sprängskyddet

10

genom att dra fast låsskruven

9

med sexkantnyckeln

4

.



Ställ in sprängskyddet 10 så att gnistor inte sprutas
mot användaren.

Anvisning:

 Kodnockarna på sprängskyddet

10

 garanterar att

endast det sprängskydd kan monteras som passar till elverk-
tyget.

Sprängskydd för kapning



Vid kapning med bundna slipmedel använd alltid
sprängskyddet 16.



Vid kapning i sten ordna med dammutsugning till den
grad det behövs.

Sprängskyddet för kapning

16

 monteras på samma sätt som

sprängskyddet för slipning

10

.

Sugkåpa för kapning med styrslid

Sugkåpa för kapning med styrslid

26

 monteras på samma sätt

som sprängskyddet för slipning

10

.

Stödhandtag



Använd alltid elverktyget med stödhandtag 7.

Skruva fast stödhandtaget

7

 i relation till arbetssätt till höger

eller vänster om växelhuset.

Handskydd



För arbeten med gummisliprondellen 19 eller med
koppborste/skivborste/lamellslipskiva skall alltid
handskyddet 18 monteras.

Fäst handskyddet

18

 med stödhandtaget

7

.

Montering av slipverktyg



Ta bort batteriet innan åtgärder utförs på elverktyget
samt före transport och lagring.

Om strömställaren

Till/Från oavsiktligt påverkas finns risk för personskada.



Berör inte slip- och kapskivorna innan de svalnat.

Ski-

vorna blir under arbetet mycket heta.

Rengör slipspindeln

8

 och alla delar som skall monteras.

Tryck för fastspänning och lossning av slipverktyg spindellås-
knappen

2

 för blockering av slipspindeln.



Tryck ned spindellåsknappen endast när slipspindeln
står stilla.

I annat fall kan elverktyget skadas.

Slip-/kapskiva

Beakta slipverktygens dimensioner. Centrumhålet måste
passa till stödflänsen. Använd inte reducerstycken eller adap-
ter.

Kontrollera vid användning av diamantkapskivor att rotations-
pilen på diamantkapskivan och elverktygets rotation överens-
stämmer (se rotationspil på växelhuset).

Ordningsföljden vid montering visas på grafiksidan.

För infästning av slip-/kapskivan skruva upp spännmuttern

13

 och dra sedan fast den med tvåstiftsnyckeln, se avsnittet

”Snabbspännmutter ”.



Kontrollera efter montering och före start av slipverk-
tyget att det monterats på rätt sätt och kan rotera fritt.
Kontrollera att slipverktyget inte berör sprängskyddet
eller andra delar.

Lysdiod

Kapacitet

Permanent ljus 3 gröna

≥

2/3

Permanent ljus 2 gröna

≥

1/3

Permanent ljus 1 grönt

< 1/3

Blinkljus 1 grönt

Reserv
