TD-W8151N
150Mbps Wireless N ADSL2+ Modem Router User Guide

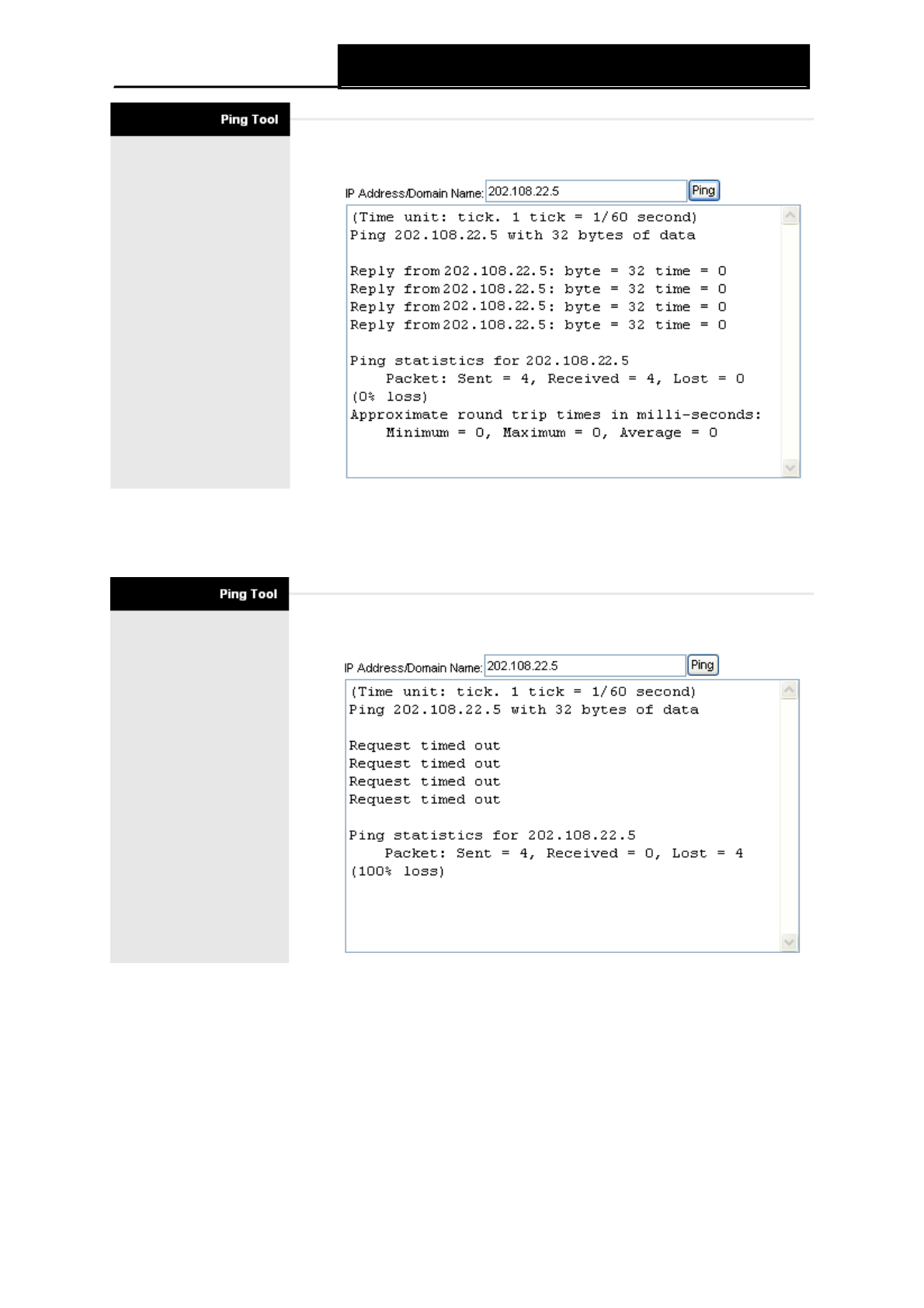

Figure 4-72
Рис. 4-55
If the result is similar to Figure 4 -73, there is something wrong with the connectivity of the
Internet.
результат аналогичен представленному на рис. 4-56, подключения к Интернет нет.
Figure 4-73
Рис. 4-56
4.7 Help
Справка
Choose “
Help
”, you can view the help information for configuration of any function.
Выбрав
“
Help
” («
Справка
»), вы сможете просмотреть информацию о том, как настроить любую
функцию.
88
