TD-W8151N
150Mbps Wireless N ADSL2+ Modem Router User Guide
Виртуальный сервер.
Виртуальный сервер это сервер или серверы, находящиеся за NAT (в локальной сети),
например, веб-сервер или FTP-сервер, который вы можете сделать видным для внешнего
мира, даже если для внешнего мира NAT представляет всю внутреннюю сеть как одну
машину.

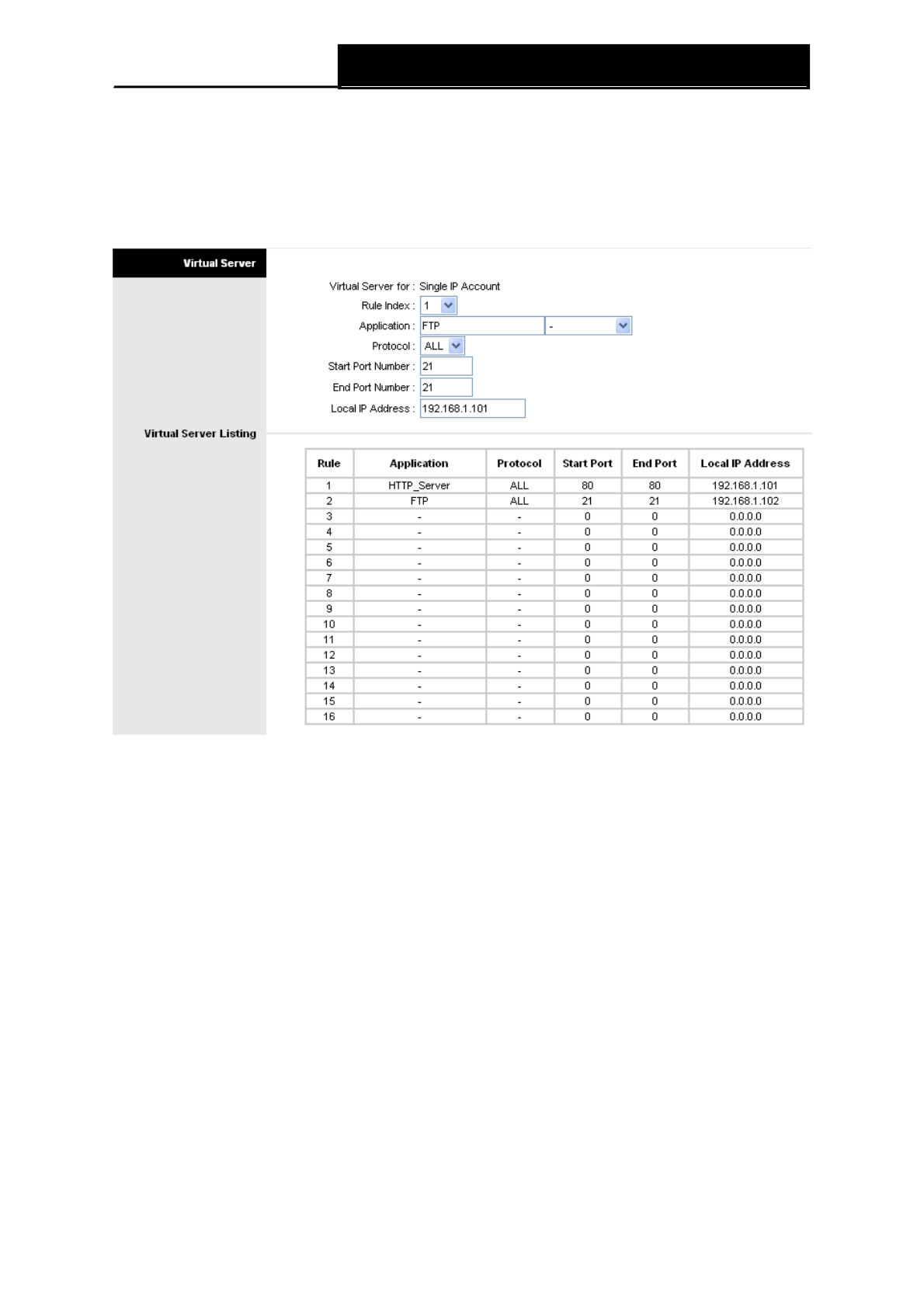

Figure 4-45
Рис. 4-28
Rule Index:
The Virtual server rule index for this VC. You can specify 10 rules in maximum.
All the VCs with single IP will use the same Virtual Server rules.
Application:
The Virtual servers can be used for setting up public services on your LAN.
Protocol:
The protocol used for this application.
Start
&
End port number:
Enter the specific Start and End Port number you want to
forward. If it is one port only, you can enter the End port number the same as Start port
number. For example, if you want to set the FTP Virtual server, you can set the start and end
port number to 21.
Local IP Address:
Enter the IP Address for the Virtual Server in LAN side.
Virtual Server Listing:
This displays the information about the Virtual Servers you establish.
Rule Index (Индекс правила)
: Индекс правила виртуального сервера для этого
виртуального канала. Вы можете установить до 10 правил. Все виртуальные каналы с
единым IP будут использовать одинаковые правила виртуального сервера.
Start
&
End port number (Номер порта начала/конца)
: Укажите определенные
номера порта начала и конца, где вы хотите осуществлять перенаправление. Если это
только один порт, тогда вы можете ввести одинаковые значения для порта начала и
конца. Например, если вы хотите установить виртуальный сервер FTP, для порта
53
