TD-W8151N
150Mbps Wireless N ADSL2+ Modem Router User Guide
Chapter 2 Hardware Installation
Глава 2. Установка
аппаратной части

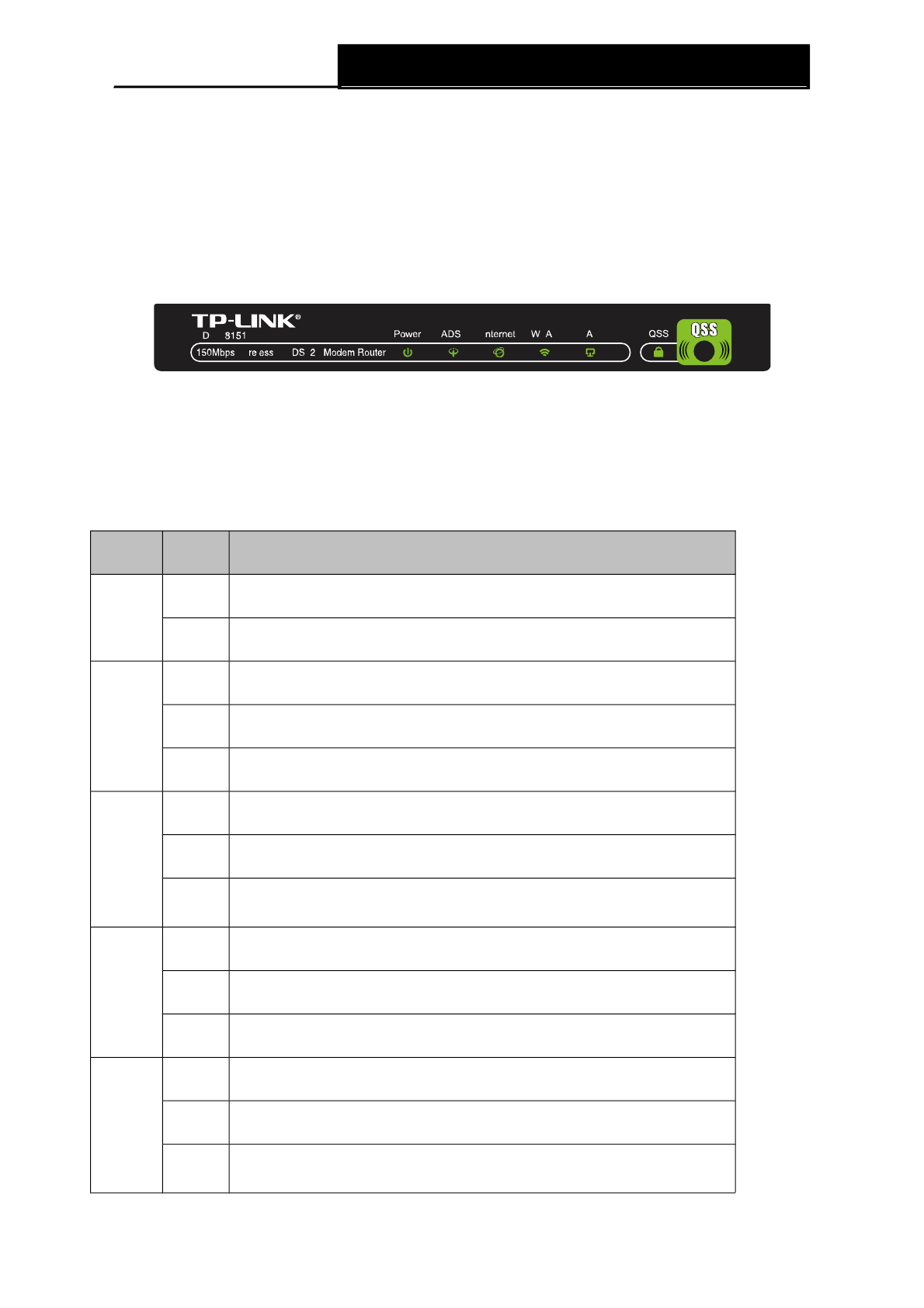

2.1 The Front Panel
Передняя панель
Figure 2-1
Рис. 2-1
The LEDs, locating on the front panel, indicates the device’s working status. For details, please
refer to LED Explanation.
Светодиодные индикаторы, отображающие рабочее состояние
устройства, расположены на передней панели. Для более подробной информации, см.
таблицу Светодиодная индикация.
LED Explanation:
Светодиодная индикация:
Name
Status
Indication
Power
On
Power is on.
Off
Power is off.
ADSL
On
The LINE port is linked up.
Flash
The ADSL negotiation is in progress.
Off
The LINE port is linked down.
Internet
On
A successful PPP connection has been built.
Flash
Data is being transferred over the Internet.
Off
There is no successful PPP connection or the Router works on
Bridge mode.
WLAN
On
The wireless function is enabled but no data is being transmitted.
Flash
There is wireless data being transmitted.
Off
The wireless function is disabled.
LAN
On
There is a successful connection on the LAN port but no activity.
Flash
Data is being transferred over the LAN port.
Off
There is no connection on the LAN port or the connection is
abnormal.
5
