TD-W8151N
150Mbps Wireless N ADSL2+ Modem Router User Guide

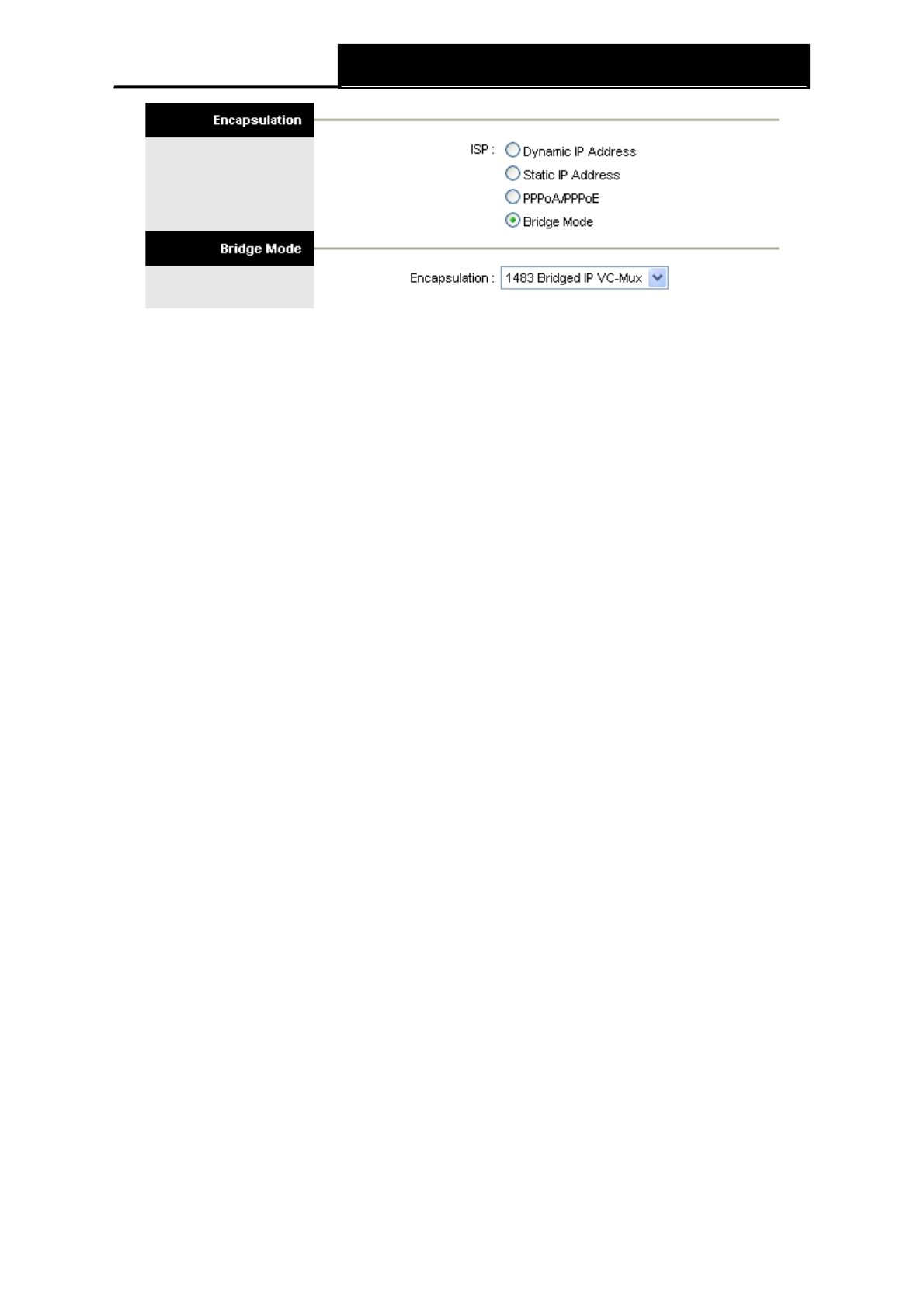

Figure 4-25
Рис. 4-8
Note:
After you finish the Internet configuration, please click SAVE to make the settings take effect.
Примечание:
После того, как вы закончите настройку Интернет, нажмите
SAVE
(СОХРАНИТЬ), чтобы
изменения вступили в силу.
4.3.2 LAN
Локальная сеть
Choose “
Interface Setup
→
LAN
” menu, and you will see the LAN screen (shown in Figure 4
-26). Please configure the parameters for LAN ports according to the descriptions below.
Выбрав
меню “
Interface Setup
→
LAN
”
(«
Настройка интерфейса
→
LAN
»), вы увидите окно настроек
локальной сети (см. рис. 4-9). Настройте параметры портов LAN в соответствии с
нижеприведенными инструкциями.
29
