TD-W8151N
150Mbps Wireless N ADSL2+ Modem Router User Guide
-71).
Выбрав “
Maintenance
→
Diagnostic
” (“
Эксплуатация
→
Диагностика
”), вы сможете
просмотреть результаты тестирования соединения на физическом и протокольном уровнях
для локальной сети и для Интернет (см. рис. 4-54).

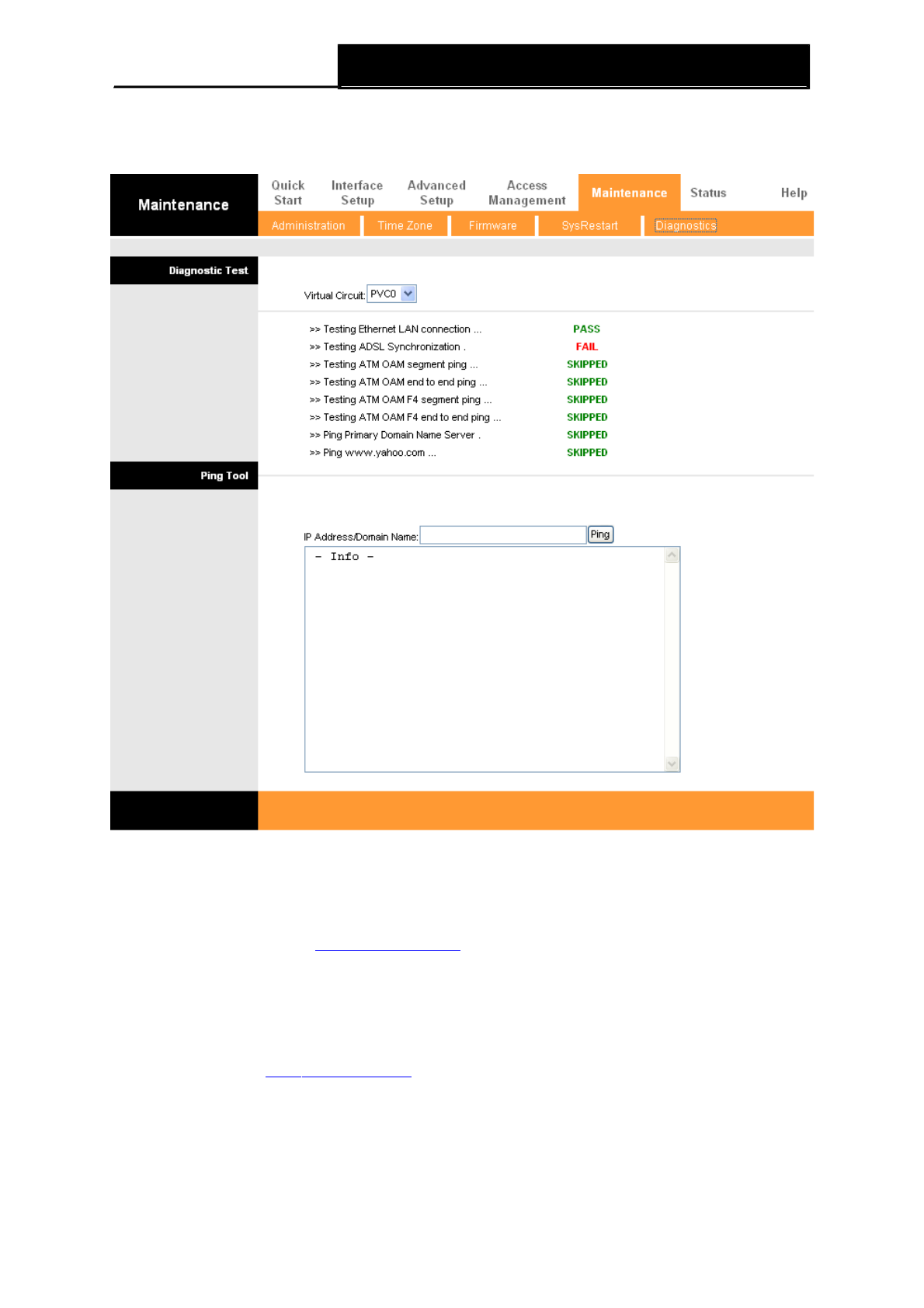

Figure 4-71
Рис. 4-54
Ping Tool:
This diagnostic tool troubleshoots connectivity, reachability, and name resolution to a
given host or gateway.
IP Address/Domain Name:
Type the destination IP address (such as 202.108.22.5) or
m).
If the result is similar to Figure 4 -72, the connectivity of the Internet is fine.
Инструмент Ping:
Этот инструмент диагностики тестирует соединение, достижимость и
разрешение имен для данного узла или шлюза.
IP-адрес/Доменное имя:
Введите IP-адрес (например, 202.108.22.5) или доменное
имя (например, htt
m).
Если результат аналогичен представленному на рис. 4-55, устройство успешно подключено
к Интернет.
87
