TD-W8151N
150Mbps Wireless N ADSL2+ Modem Router User Guide
Figure 4-20
Рис. 4-3
Click any of them, and you will be able to configure the corresponding function.
Нажмите любое
из них для настройки соответствующих функций.
4.3.1 Internet
Internet
Choose “
Interface Setup
→
Internet
” menu, you can configure the parameters for WAN ports in
the next screen (shown in Figure 4 -21).
Выбрав меню “
Interface Setup
→
Internet
”
(
«
Настройка интерфейса
→
Интернет
»), вы сможете настроить параметры для портов
WAN (как показано на рис. 4-4).

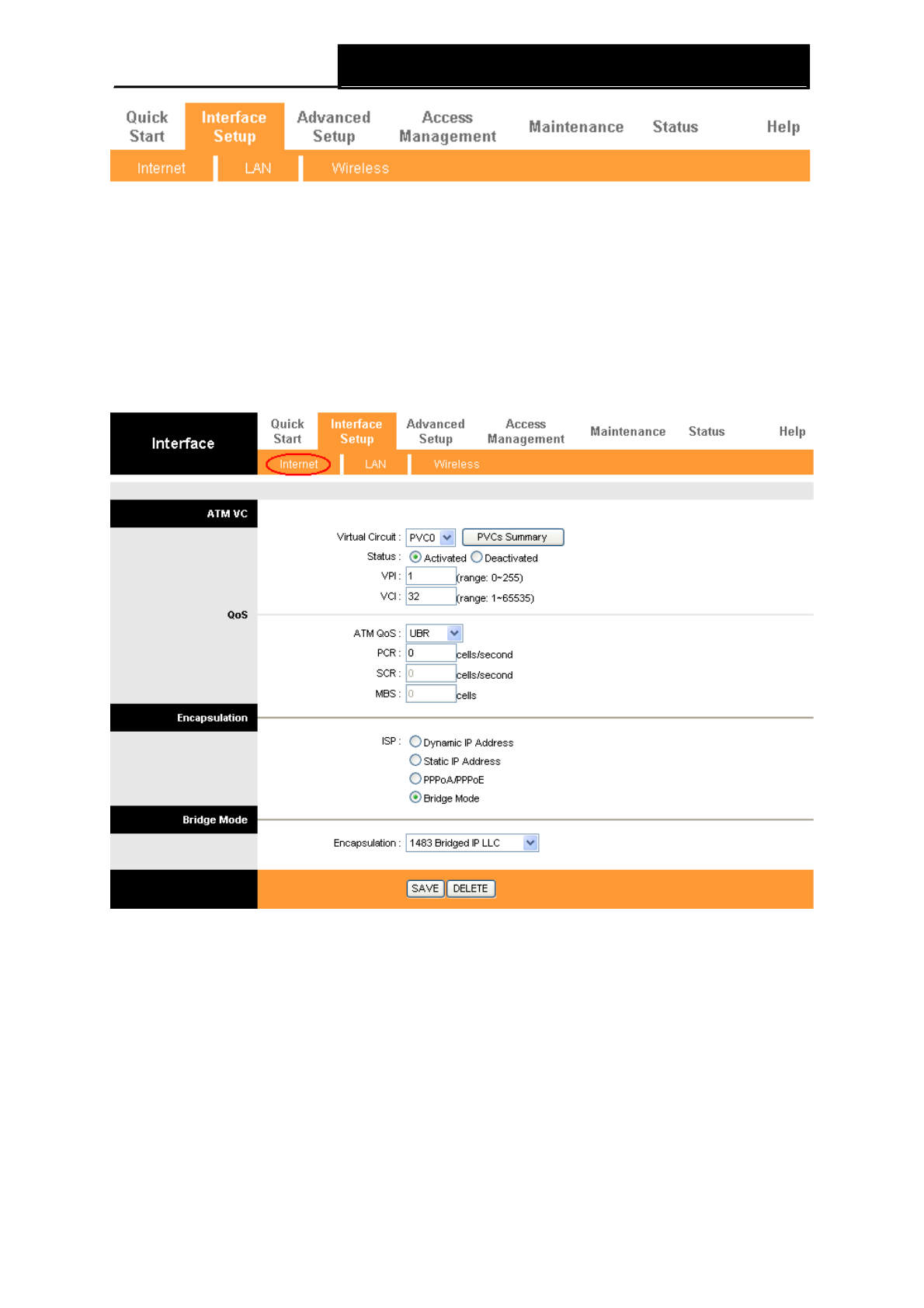

Figure 4-21
Рис. 4-4
ATM VC:
ATM settings are used to connect to your ISP. Your ISP provides VPI (Virtual Path
Identifier), VCI (Virtual Channel Identifier) settings to you. In this Device, you can totally
setup 8 VCs on different encapsulations, if you apply 8 different virtual circuits from your ISP.
You need to activate the VC to take effect. For PVCs management, you can use ATM QoS
to setup each PVC traffic line's priority.
•
Virtual Circuit:
Select the VC number you want to setup, PVC0~PVC7.
•
Status:
If you want to use a designed VC, you should activate it.
•
VPI:
Identifies the virtual path between endpoints in an ATM network. The valid range is
from 0 to 255. Please input the value provided by your ISP.
•
VCI:
Identifies the virtual channel endpoints in an ATM network. The valid range is from
32 to 65535 (1 to 31 is reserved for well-known protocols). Please input the value
22
