TD-W8151N
150Mbps Wireless N ADSL2+ Modem Router User Guide

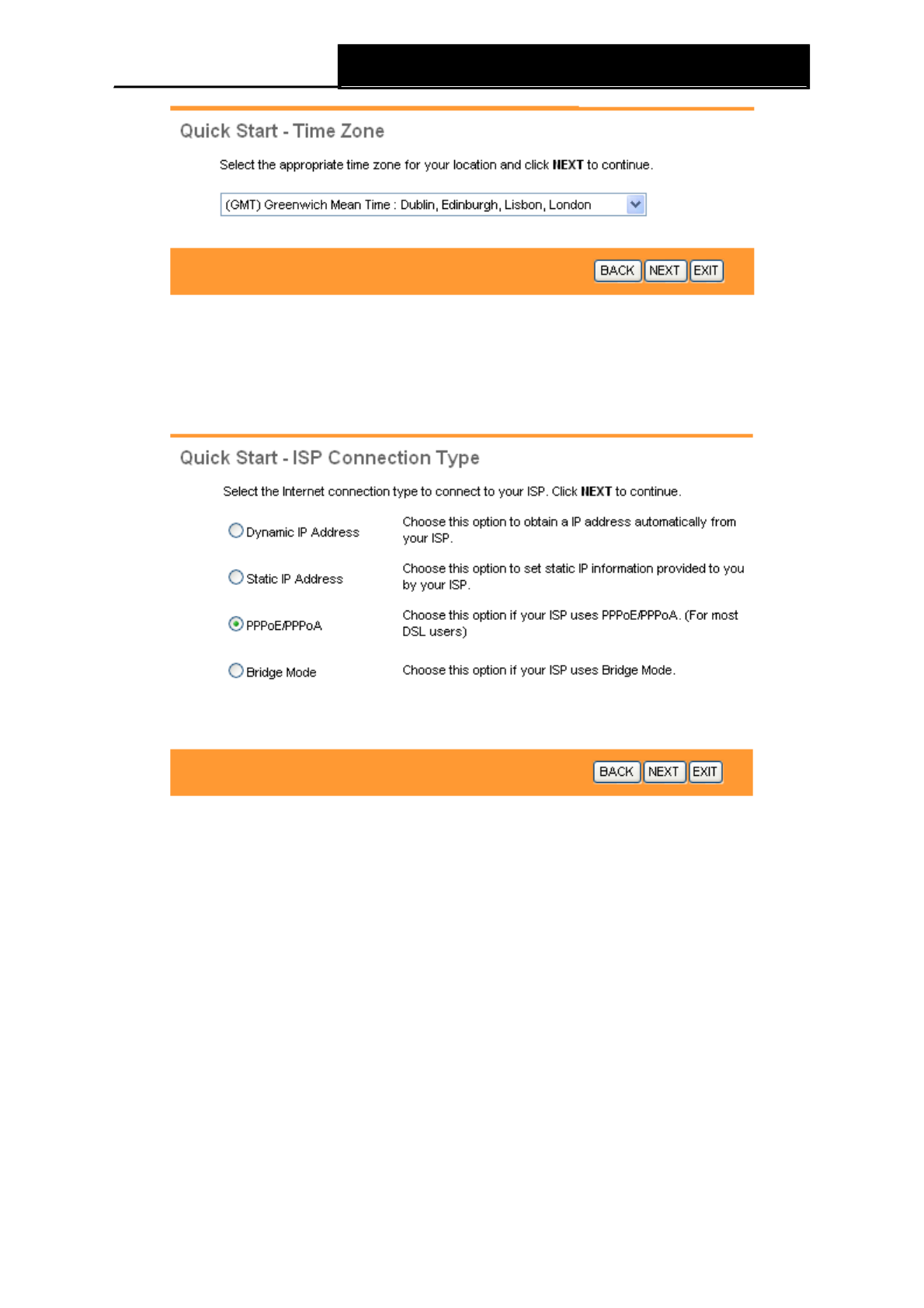

Figure 3-12
Рис. 3-9
Step 3:
Select the connection type to connect to the ISP (We select
PPPoE/PPPoA
mode for
example here), and then click the
NEXT
button.
Шаг 3
: Выберите тип соединения,
чтобы подключиться к Интернет-провайдеру (здесь в качестве примера мы
рассматриваем.
PPPoE/PPPoA
), затем нажмите
NEXT (ДАЛЕЕ).
Figure 3-13
Рис. 3-10
Step 4:
Configure the following options provided by your ISP:
Username
,
Password
,
VPI
,
VCI
and
Connection Type
. Then click
Next
.
Шаг 4:
Выполните настройку следующих
опций, предоставленных вашим Интернет-провайдером:
Username (Имя
пользователя), Password (Пароль)
,
VPI
,
VCI
и
Connection Type (Тип
подключения)
. Нажмите
NEXT (ДАЛЕЕ)
.
17
