TD-W8151N
150Mbps Wireless N ADSL2+ Modem Router User Guide
Please check the proper settings with your Internet service provider.

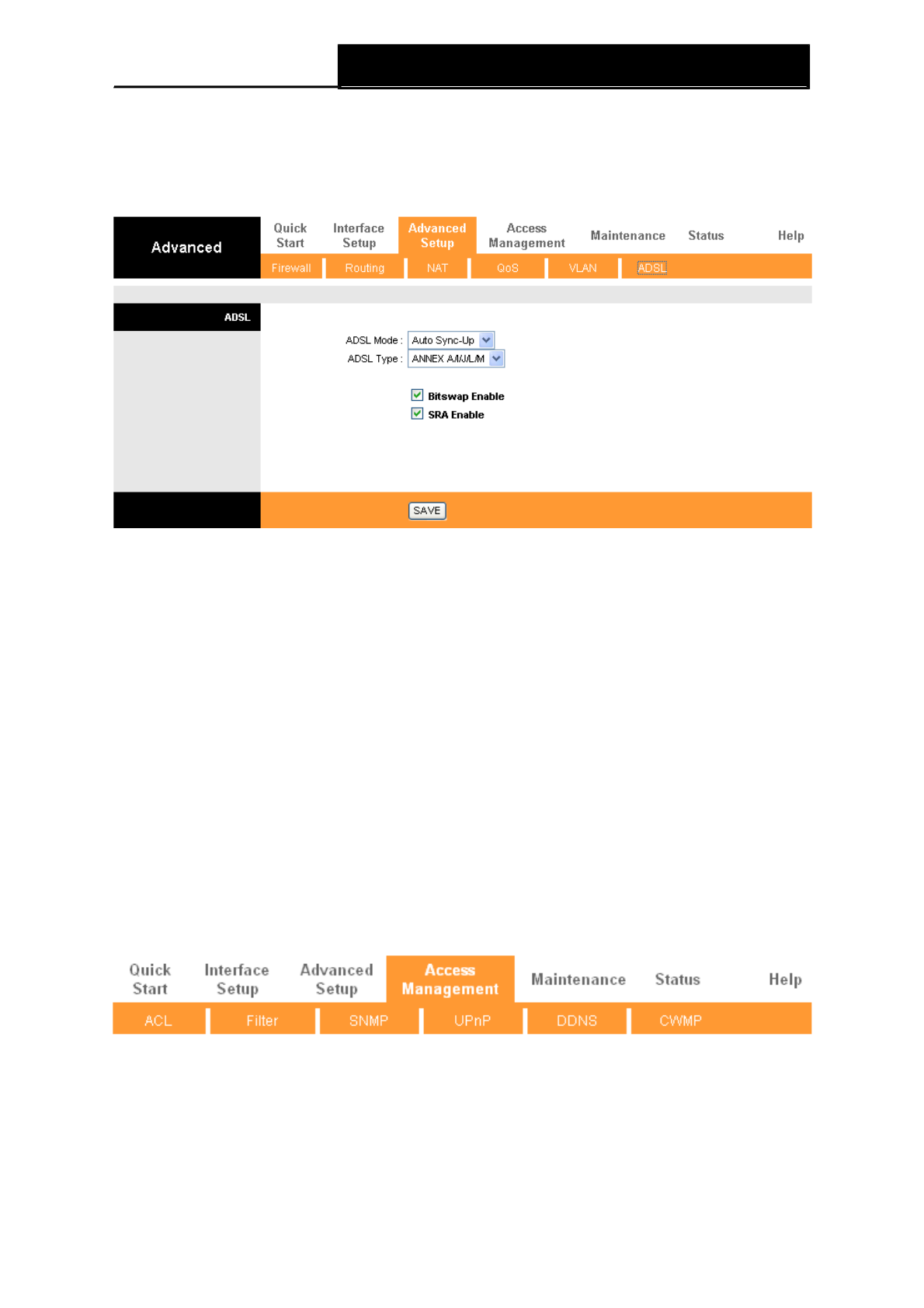

Выбрав “
Advanced
Setup
→
ADSL
” (“
Дополнительные настройки
→
ADSL
”), вы можете выбрать тип ADSL и
режим ADSL. Вы можете выбрать свойства ADSL, если у вас возникли проблемы с
физическим подключением. Обратитесь к вашему Интернет-провайдеру, чтобы проверить
настройки подключения.
Figure 4-51
Рис. 4-34
ADSL Mode:
Select the ADSL operation mode which your ADSL connection uses.
ADSL Type:
Select the ADSL operation type which your ADSL connection uses.
Bitswap Enable:
Check this box to enable Bitswap.
SRA Enable:
Check this box to enable SRA.
ADSL Mode (Режим ADSL):
Выберите, какой режим работы ADSL используется при
вашем подключении.
ADSL Type (Тип ADSL):
Выберите, какой тип работы ADSL используется при вашем
подключении.
Bitswap Enable (Включить Bitswap):
Отметьте эту ячейку, чтобы включить Bitswap.
SRA Enable (Включить SRA):
Отметьте эту ячейку, чтобы включить SRA.
4.5 Access Management
Управление доступом
Choose “
Access Management
”, you can see the next submenus:
Выбрав “
Access
Management
”
(“
Управление доступом
”), вы попадете в следующие подменю:
Figure 4-52
Рис. 4-35
Click any of them, and you will be able to configure the corresponding function.
4.5.1 ACL
Choose “
Access Management
→
ACL
”, you can see the next screen (shown in Figure 4 -53).
You can specify the client to access the ADSL Router once setting his IP as a Secure IP Address
through selected applications.
Выбрав “
Access Management
→
ACL
” (“
Управление
63
