TD-W8151N
150Mbps Wireless N ADSL2+ Modem Router User Guide
один IP или несколько IP. В целях объяснения мы выбираем Multiple (Несколько).
Note:
For VCs with single IP, they share the same DMZ and Virtual servers; for VCs with multiple IPs,
each VC can set DMZ and Virtual servers. Furthermore, for VCs with multiple IPs, they can
define the Address Mapping rules; for VCs with single IP, since they have only one IP, there is no
need to individually define the Address Mapping rule.
Примечание:
Что касается виртуальных каналов с одним IP, они используют одни и те же DMZ и
виртуальные серверы; что касается виртуальных каналов с несколькими IP, на каждом
постоянном канале могут быть установлены DMZ и виртуальные серверы. Более того, для
виртуальных каналов с несколькими IP могут определяться правила Address Mapping; что
касается виртуального канала с одним IP, поскольку у есть только один IP, не нужно
устанавливать правило Address Mapping для каждого по отдельности.
4.4.3.1 DMZ
DMZ
Choose “
Advanced Setup
→
NAT
→
DMZ
” in Figure 4 -43, you can configure the DMZ host in the
next screen. A DMZ (demilitarized zone) is a host between a private local network and the
outside public network. It prevents outside users from getting direct access to a server that has
company data. Users of the public network outside the company can access to the DMZ host.
Выбрав “
Advanced Setup
→
NAT
→
DMZ
” (“
Расширенные настройки
→
NAT
→
DMZ
”) на рис.
4-26, вы сможете настроить узел DMZ. DMZ (демилитаризованная зона) представляет
собой узел между частной локальной сетью и внешней публичной сетью. Эта функция
препятствует внешним пользователям получать прямой доступ к серверу, на котором
хранятся данные компании. Пользователи публичной сети вне сети компании могут
заходить на узел DMZ.

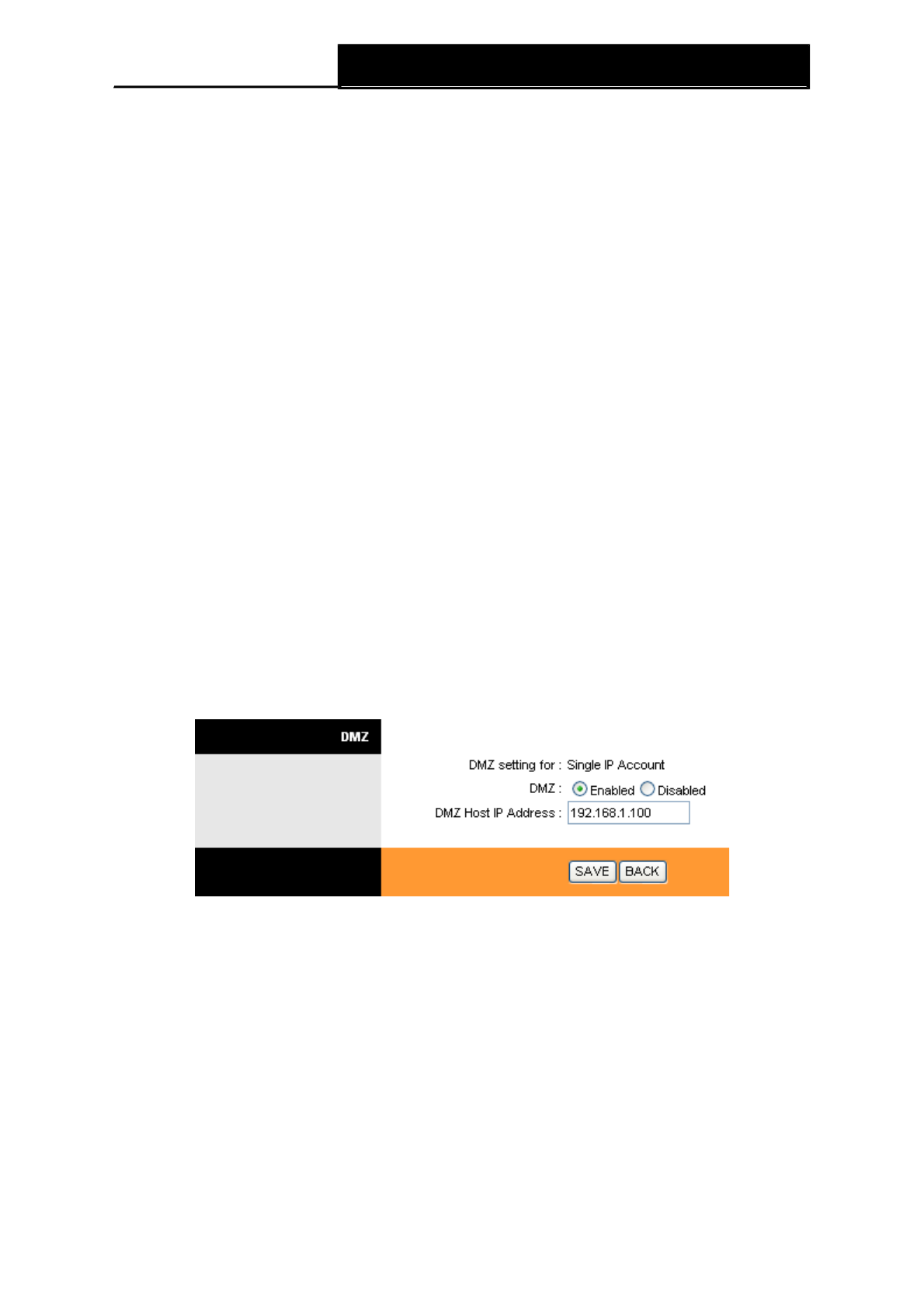

Figure 4-44
Рис. 4-27
DMZ Host IP Address:
Enter the specified IP Address for DMZ host on the LAN side.
DMZ
Host IP Address (IP-адрес узла DMZ):
Введите указанный IP-адрес узла DMZ со
стороны локальной сети.
4.4.3.2 Virtual Server
Виртуальный сервер
Choose “
Advanced Setup
→
NAT
→
Virtual Server
” in Figure 4 -43, you can configure the Virtual
Server in the next screen.
The Virtual Server is the server or server(s) behind NAT (on the LAN), for example, Web server
or FTP server, that you can make visible to the outside world even though NAT makes your
whole inside network appear as a single machine to the outside world.
Выбрав
“
Advanced
Setup
→
NAT
→
Virtual
Server
”
(“
Расширенные
настройки
→
NAT
→
Виртуальный сервер
”) на рис. 4-26, вы сможете настроить функцию
52
