TD-W8151N
150Mbps Wireless N ADSL2+ Modem Router User Guide

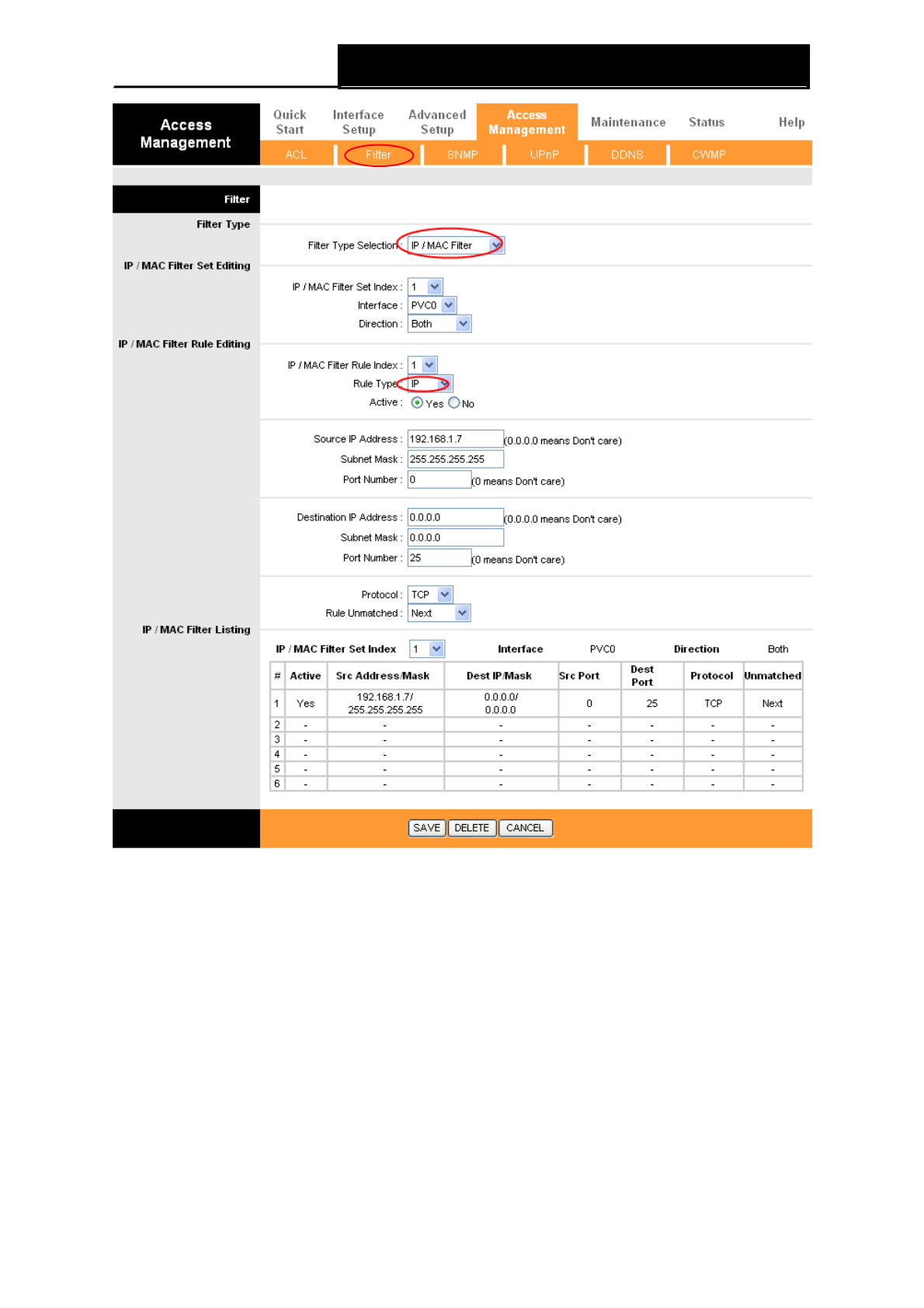

Figure 4-54
Рис. 4-37
Filter Type Selection:
Select the filter type for the configuration below.
IP/MAC Filter Set Index:
Select the Set index for the IP Filter entry. This index can match
with six IP / MAC Filter Rule Indexes.
Interface:
Select the interface for the entry.
Filter Type Selection (Выбор типа фильтра):
Выберите тип фильтра для
последующей настройки.
IP/MAC Filter Set Index (Указание индекса фильтра по IP/MAC-адресу):
Выберите
указанный индекс для входа в фильтр по IP. Такой индекс может совпадать с шестью
индексами правил фильтра по IP/MAC-адресу.
Interface (Интерфейс):
Выберите интерфейс для входа.
66
